ビル・建築物の雷対策

ネットワーク化に伴って雷リスクは大

オフィスのネットワーク化や機器の高精度化によって、雷のリスクは増大しています。OTOWAでは雷対策を施設全体で考え、提案します。建築物そのものの直撃雷対策と、電気設備の雷サージ対策を別々に考えるのではなく、トータルに考えることが重要です。総合的な雷対策は建築物の立地や電気配線など、様々な条件によって対策方法が異なります。様々な視点から雷対策を検討することで、より最適な雷対策を設計することができます。
雷対策は危機管理の一環です。OTOWAでは雷のリスクと対策のコストを比較し最適な雷対策をご提案いたします。

対策していない場合の危険性
  • 各設備の故障やトラブルにより、企業活動の中断、復旧までの機会損失
  • 事業停止による企業の社会的信頼の損失

ビル・建築物の雷対策ポイント

対策ポイント
ビルの屋上及び最下階、電力引込部、電話回線引込部は直撃雷サージの影響を受けるため(LPZ1)、直撃雷サージに対応したSPD(クラスⅠ、カテゴリD1)を設置します。中層階は誘導雷サージの影響を受けるため(LPZ2)、誘導雷サージに対応したSPD(クラスⅡ、カテゴリC2)を設置します。各階毎もしくは分電盤毎に電源用SPDを取り付けると効果的です。

特に中央監視盤や防災盤などの重要設備については、設備個別に対策を実施します。過電圧に敏感な設備の対策には、耐雷トランスを施設する方法もあります。
また、ビルには複数の接地極があり、この接地極間に電位差が発生し雷サージが侵入するため、各接地間にクラスⅠ対応SPDを接続し、電位差を抑制します。
また、接地抵抗低減材の使用し、接地抵抗値を下げることで、ビルそのものに落雷があっても、スムーズに雷サージが中和できるので、非常に効果的です。

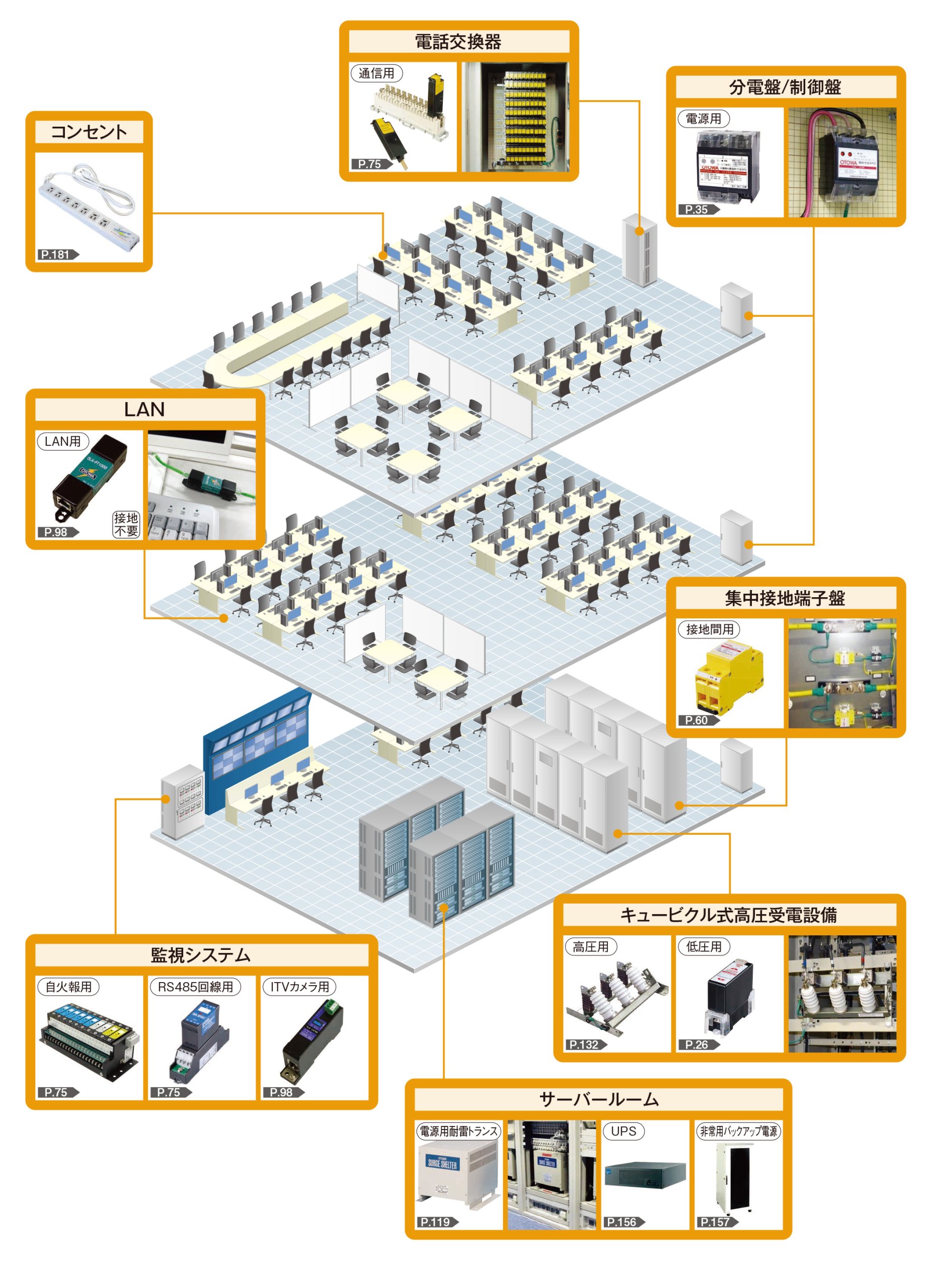

対策例

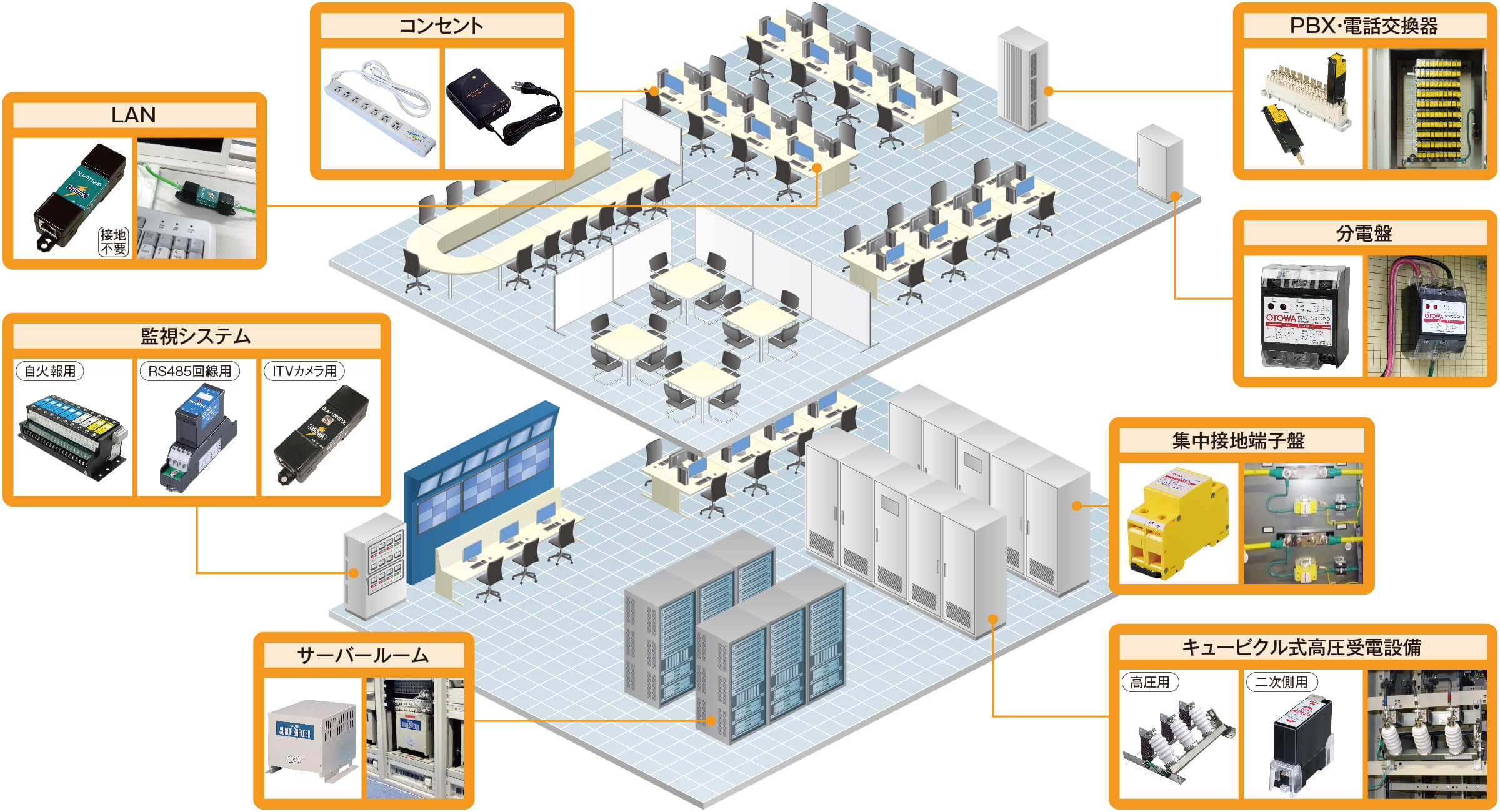

設置例

ビル・建築物の雷対策製品

免雷分離器SPD

  • LT-TS2312、LT-TS2312S、LT-TS2304、LT-TS2304S
  • SPD分離器内蔵により、全領域遮断
LAN用PoE対応雷プロテクタ OLA-1000POE

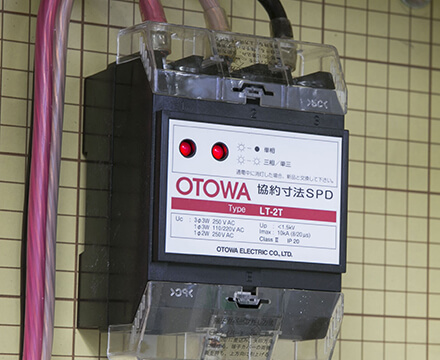

協約寸法SPD

  • LT-2T,LT-24T,LT-44Tシリーズ
  • JIS協約形配線用遮断器と同じ外形寸法
  • 1台で線間・対地間を保護
LAN用PoE対応雷プロテクタ OLA-1000POE

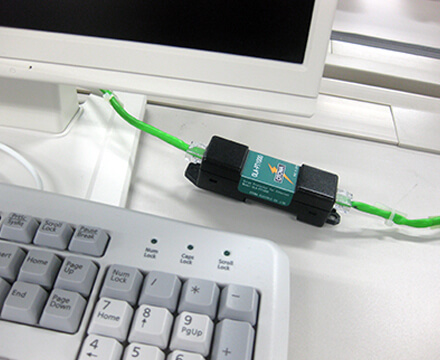

絶縁形雷プロテクタ LAN用

  • OLA-PT1000
  • 接地不要
  • LAN回線に接続するネットワーク機器用
LAN用PoE対応雷プロテクタ OLA-1000POE

サージシェルタ SSNシリーズ

  • SSNシリーズ
  • 小型・軽量
  • 単相0.5~2kVA
  • 高性能三重シールド耐雷変圧器
  • ノイズカット機能付き
LAN用PoE対応雷プロテクタ OLA-1000POE

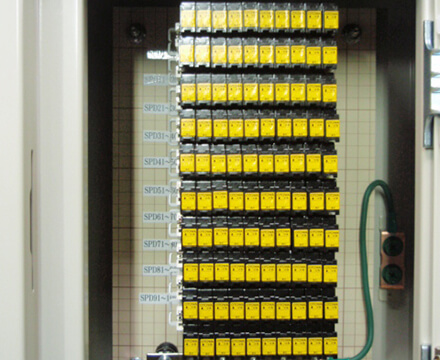

電話端子用・通信端子用SPD

  • 電話回線用(SPU-T170J)
  • 信号回線用(SPU-GV24J)
  • LSA-Plusクローネ端子取付に対応
LAN用PoE対応雷プロテクタ OLA-1000POE

接地間用SPDアースカプラ ギャップ式

  • LD-210GSE
  • ガス入りギャップ式
  • インパルス電流100kA
LAN用PoE対応雷プロテクタ OLA-1000POE

3.3kV,6.6kVキュービクル用 断路機構付き避雷器

  • CA-3H、CA-3SH、CA-6H、CA-6SH
  • 三極連動式断路機構付きのキュービクル用避雷器
LAN用PoE対応雷プロテクタ OLA-1000POE

直撃雷用SPD

  • LDシリーズ
  • コンパクトサイズで大きな保護能力
  • インパルス電流25kA、50kA
LAN用PoE対応雷プロテクタ OLA-1000POE

アレスタ10 多回線用SPD

  • SUシリーズ
  • 信号回線用・電話回線用・制御電源回路用
  • 10回路を1台に収納
LAN用PoE対応雷プロテクタ OLA-1000POE

RS485回線用SPD

  • SR-GVJシリーズ
  • RS485回線用、RS422回線用、RS232C回線用、大電流信号用
LAN用PoE対応雷プロテクタ OLA-1000POE

雷プロテクタ LAN用

  • OLA-1000POE
  • LAN回線に接続するネットワーク機器用
LAN用PoE対応雷プロテクタ OLA-1000POE

サンダーカットXA

  • XA
  • 電話回線を保護
LAN用PoE対応雷プロテクタ OLA-1000POE

サンダーカットタップ

  • TAP7-3P-E
  • 電源コンセント7口タイプ
LAN用PoE対応雷プロテクタ OLA-1000POE
