サージシェルタ SSNシリーズ

特長

1. 侵入サージを約1/10,000(10,000V→1V)に減衰

2. 一次(入力電源)側からの侵入サージのみでなく、二次(負荷設備)側からの侵入サージにも確実に減衰効果を発揮

3. 一次側と二次側の電位を独立(絶縁化)させた多重シールド構造を採用し、大地又は接地から入るサージも確実に遮断

4. ノイズカット機能付き

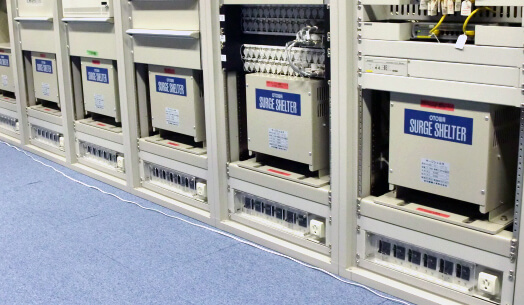

設置例

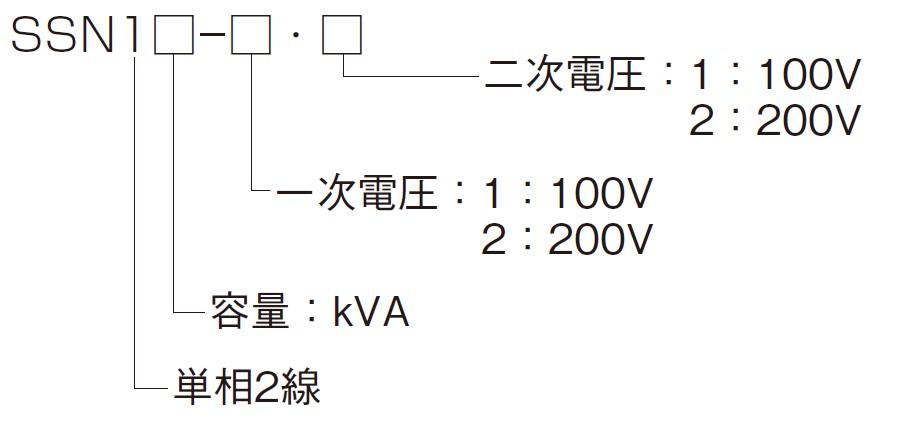

形式

特性表

項 目		性能・仕様
定格一次電圧		100Ｖ又は200Ｖ （二次電圧は、50%抵抗負荷時の値を示す）
定格二次電圧
相数		単相2線
定格容量		0.5kVA、1kVA、2kVA
定格周波数		50/60Hz（共用）
耐熱クラス		B種
冷却方式		乾式自冷式
電圧変動率 及び効率	容量	電圧変動率	効率
	0.5kVA	6%以下	90%以上
	1～2kVA	5%以下	92%以上
絶縁抵抗		各端子間（500Vメガーにて）100MΩ以上
耐電圧注1)		一次と二次間	AC10kV（1分間） インパルス30kV（1.2/50μs）
		一次と接地間（En, Es）
		二次と接地間（Ep, En）
温度上昇限度		抵抗法	75℃以下
		温度計法	60℃以下
サージ減衰量		平衡（線とアース間）	－60dB（1/1000）以下
塗装色		マンセル記号 5Y7/1 半ツヤ
使用環境		屋内　－20℃～＋50℃、湿度90%以下

• 注1）耐電圧の詳細については、別途お問い合わせください。

用途

1. 無線中継所、変電所等の電源機器及びコンピュータ、テレメータの電源保護
2. 河川管理用の水位計、流量計、テレメータの電源保護
3. 雷害多発地区のコンピュータ関連機器の電源保護
4. 電鉄関係の通信、制御機器の電源保護
5. 航空障害灯、水銀灯等照明機器の電源保護
6. 空調機器等のインバータの電源保護
7. 火災報知設備等のセキュリティシステムの電源保護

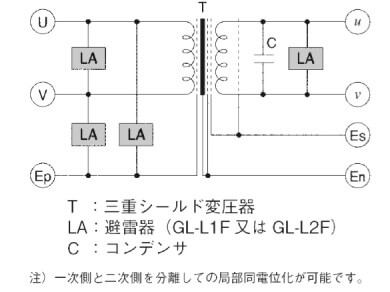

回路図

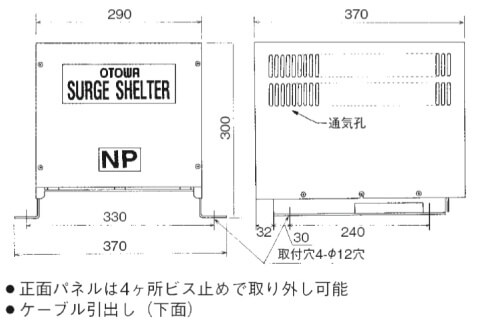

外形寸法図
