製品案内

LAN用SPD

OLA−CAT6S

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. LANケーブルに接続するITVカメラなどのネットワーク機器やパソコンを保護
2. 別途電源装置などの専用ユニットや外部電源装置不要で劣化接点出力対応
3. SPD機能表示付き
SPD機能の劣化状況を青と赤の表示割合にて表示します。
4. ギガビットイーサネット カテゴリ6に対応
10BASE-T、100BASE-TX、1000BASE-T、1000BASE-TX対応
5. 最大120WのPoE(電源重畳)に対応
PoE、PoE Plus、PoE++、LTPoE++、UPoE、HDBaseT対応
6.DINレール取り付け、ネジ取り付けの二通りの取付方法
7.RoHS規制物質対応

SPD機能表示:SPD交換推奨(赤半分以上)

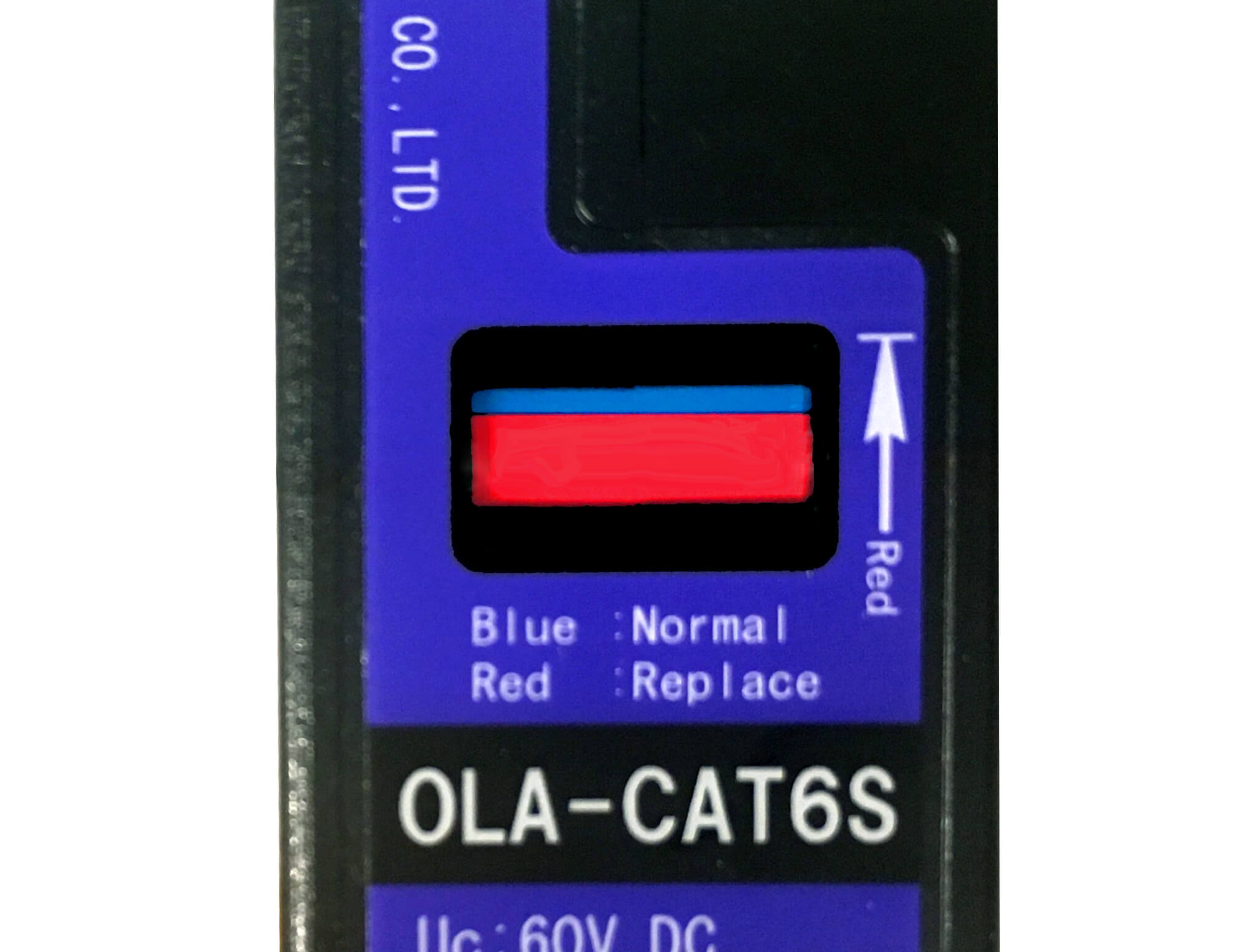

SPD機能表示:SPD要交換(表示赤、劣化接点出力ON)

設置例

形式

OLA-CAT6S

特性表

形式 OLA-CAT6S
最大連続使用電圧 Uc 60V DC
定格電流 2A
電圧防護レベル Up注1) 500V以下
インパルス耐久性注2) C2(8/20μs)注1) 10kA
D1(10/350μs)注1) 2.5kA
伝送周波数帯域注3) DC ~ 250MHz
挿入損失 DC〜100MHz 1.0dB以下
DC〜250MHz 3.0dB以下
モジュラー形状 RJ-45(8芯)
使用温度範囲 −40℃〜+75℃
使用湿度範囲 5% RH〜95% RH(結露しないこと)
対応通信環境 10BASE-T(IEEE802.3i)
100BASE-TX(IEEE802.3u)
1000BASE-T(IEEE802.3ab)
1000BASE-TX(TIA/EIA-854)
PoE(IEEE802.3af)
PoE Plus(IEEE802.3at)
PoE++(IEEE802.3bt)
LTPoE++
UPoE
HDBaseT
使用ケーブル カテゴリ5e注3)、6、6e、6Aケーブル
接地線 2mm2以上のIV線またはDINレール接地
  • 注1) シールド通信線一括間~接地端子間
  • 注2)カテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 10kA(正負・各5回・計10回)、
    D1:10/350μs 2.5kA(正負・各1回・計2回)
  • 注3)カテゴリ5eケーブル使用時は、1000BASE-Tまでの通信となります。




●劣化接点出力端子
最大使用電圧/電流 DC30V/0.5A
接点動作(c接点) a接点(N.O-COM)…正常時・交換推奨時:OFF 劣化時:ON
b接点(N.C-COM)…正常時・交換推奨時:ON 劣化時:OFF
使用可能電線 より線 0.2mm2~1.25mm2(AWG24~AWG16)
単 線 φ0.5mm~φ1.2mm



外形寸法図
