導入事例

水処理施設の雷対策

広大な敷地の水処理施設は雷サージ対策を

水処理・上下水道施設は広い敷地に複数の棟があるため、接地間電位差が発生しやすく、雷サージの影響を受けやすい施設です。とくに電源線やレベルスイッチ/液面リレーといった信号線が屋外へ配線されているため、雷サージの影響を受けやすく、水処理施設設備の故障は日々の生活への影響が大きいため、対策が求められています。無人施設の場合は、負荷異常ではないのに関わらず雷サージによってブレーカが動作すると、復旧まで作業員が現地に出向かなければない手間があります。

対策していない場合の危険性
  • 雷サージにより設備や機器の停止や誤動作
  • 設備復旧までの操業の停止
  • 水位計測の計測停止、水位計測の誤表示、災害時のトラブルの原因

水処理施設の雷対策ポイント

対策ポイント
基本的な対策は他の機器と大きな違いはありませんが、複数の棟のそれぞれの引き込み口にSPD・避雷器を取り付けます。電源には電源用SPD、通信・信号には信号回線用SPDを取り付けます。また、電源には落雷などによる予期せぬ停電に備えてUPSを取り付けます。

また、負荷異常ではないのに関わらず雷サージによってブレーカがトリップしたとき、放流口などは無人の設備であるため、再投入が困難な場合があります。放流口などの無人設備において、リセットブレーカを導入することで、雷サージか負荷異常かを判断し、雷サージの場合のみ、自動で再投入することができ、作業員の負担を軽減します。

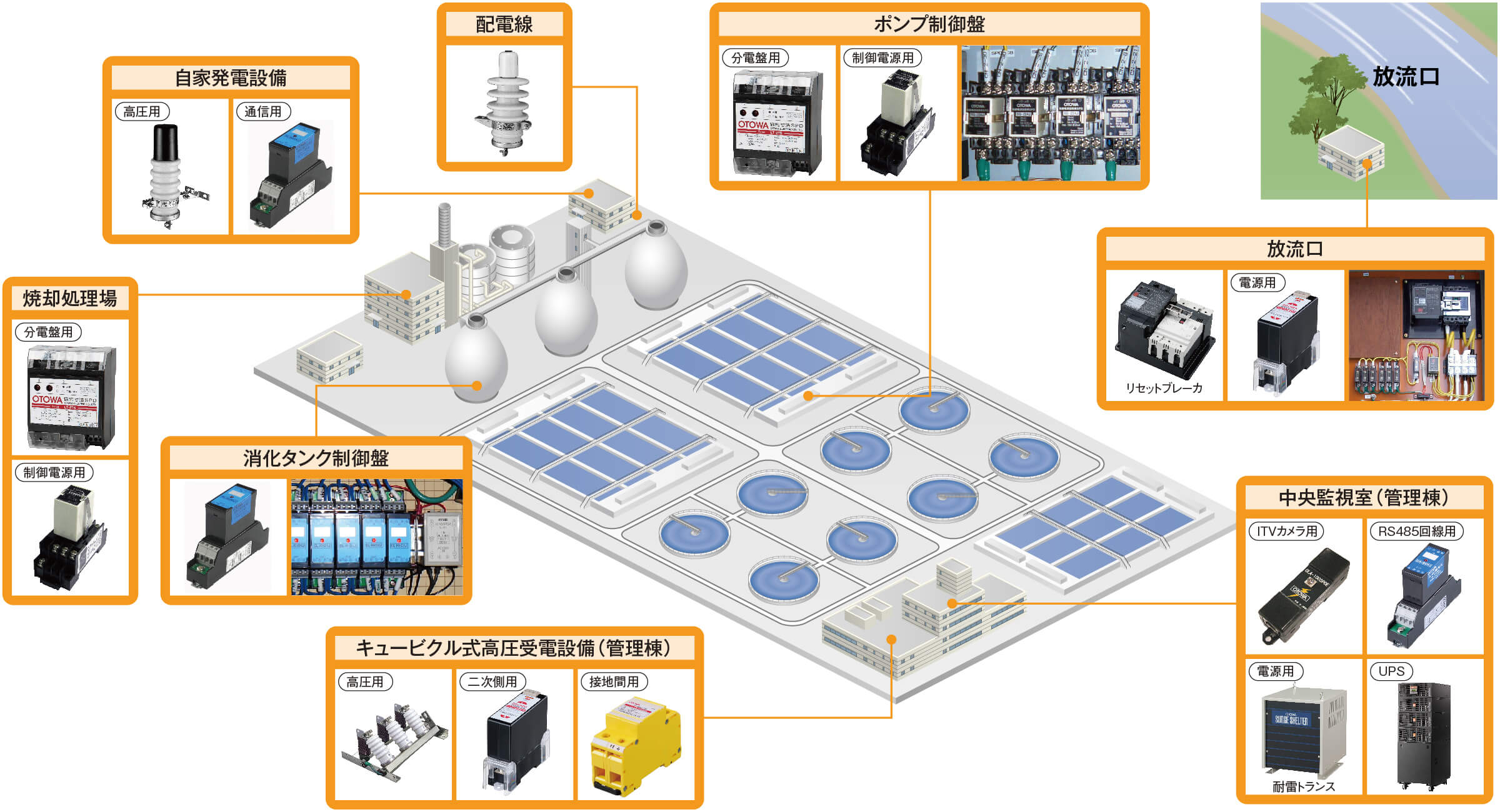

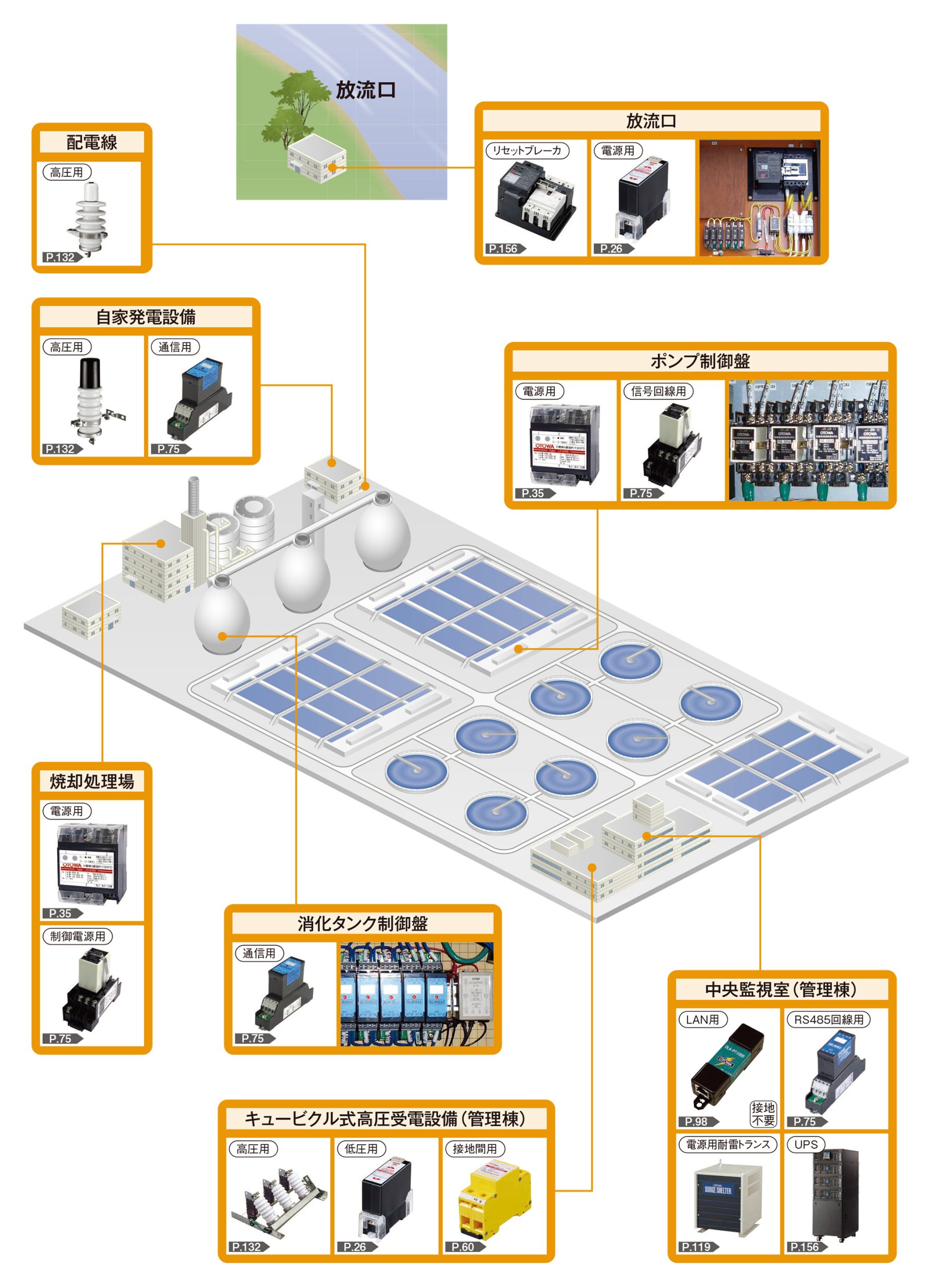

対策例

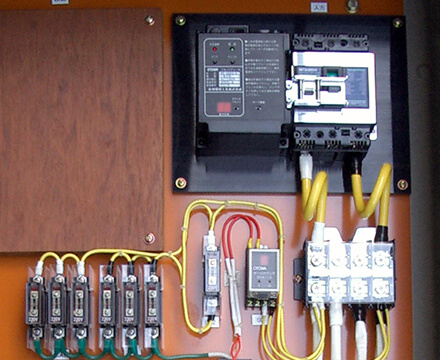

設置例

水処理施設の雷対策製品

大電流信号回線用SPD

  • SL-KH24J
  • 大電流信号用・接点信号用
LAN用PoE対応雷プロテクタ OLA-1000POE

制御電源回路用SPD

  • SG-ZJシリーズ
  • 制御電源回路用(AC・DC共用)
  • 接点信号用
  • 大きな保護能力
LAN用PoE対応雷プロテクタ OLA-1000POE

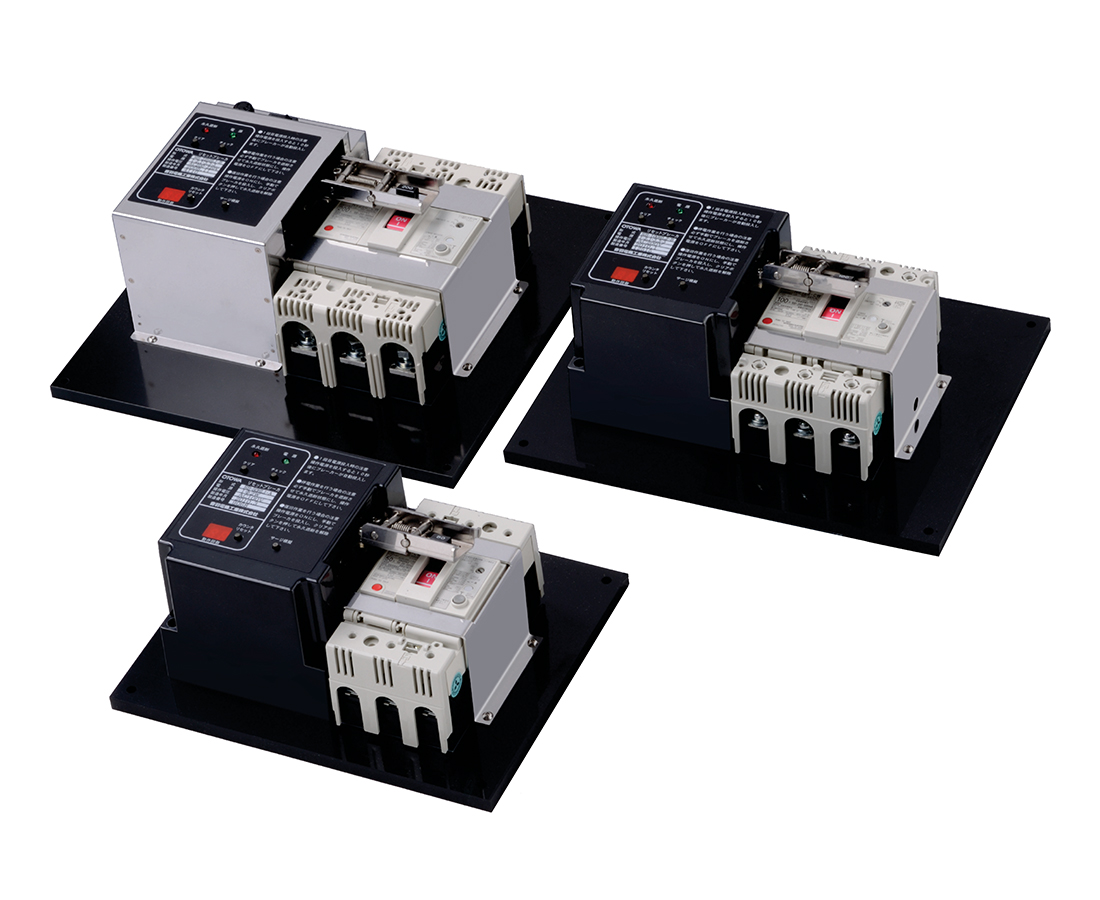

電源ブレーカ自動再投入装置
リセットブレーカ

  • RBシリーズ
  • 雷サージ(又は開閉サージ)でブレーカが動作した場合のみ自動再投入
LAN用PoE対応雷プロテクタ OLA-1000POE

接地間用SPD アースカプラ ギャップ式

  • LD-210GSE
  • ガス入りギャップ式
  • インパルス電流100kA
LAN用PoE対応雷プロテクタ OLA-1000POE

直撃雷用SPD

  • LDシリーズ
  • コンパクトサイズで大きな保護能力
  • インパルス電流25kA、50kA
LAN用PoE対応雷プロテクタ OLA-1000POE

協約寸法SPD

  • LT-2T,LT-24T,LT-44Tシリーズ
  • JIS協約形配線用遮断器と同じ外形寸法
  • 1台で線間・対地間を保護
LAN用PoE対応雷プロテクタ OLA-1000POE

3.3kV,6.6kVキュービクル用 断路機構付き避雷器

  • CA-3H、CA-3SH、CA-6H、CA-6SH
  • 三極連動式断路機構付きのキュービクル用避雷器
LAN用PoE対応雷プロテクタ OLA-1000POE

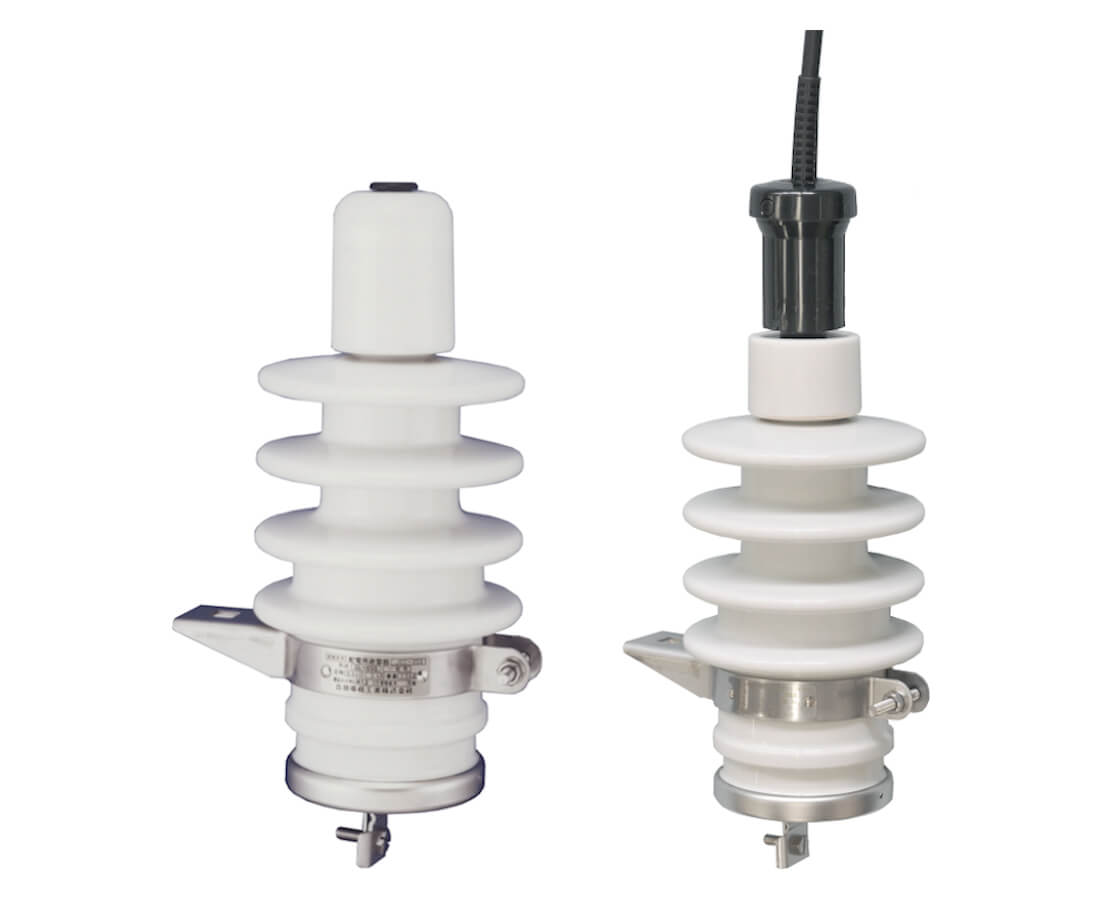

6.6kV 5kA配電用避雷器 一般・耐塩共用

  • GL-B6SG-T, GL-B6SG
  • 放電耐量が大きいため、激雷地区に最適
LAN用PoE対応雷プロテクタ OLA-1000POE

3.3kV, 6.6kV 屋内用避雷器

  • GLI-3G, GLI-6G, GLI-6SG
  • 屋内用で高性能、小型で軽量
LAN用PoE対応雷プロテクタ OLA-1000POE

RS485回線用SPD

  • SR-GVJシリーズ
  • RS485回線用、RS422回線用、RS232C回線用、大電流信号用
LAN用PoE対応雷プロテクタ OLA-1000POE

雷プロテクタ LAN用

  • OLA-1000POE
  • LAN回線に接続するネットワーク機器用
LAN用PoE対応雷プロテクタ OLA-1000POE

サージシェルタ SSシリーズ

  • SSシリーズ
  • 高性能三重シールド耐雷変圧器
  • ノイズカット機能付き
LAN用PoE対応雷プロテクタ OLA-1000POE

UPS無停電電源装置FU-MSシリーズ

  • FU-MSシリーズ
  • 出力容量10kVA〜20kVA
