製品案内

LD-C22EFS , LD-C25EFSP , LD-42EFS , LD-45EFSP

直撃雷用SPD

LD-C22EFS, LD-C25EFSP, LD-42EFS, LD-45EFSP

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    クラスⅠ・Ⅱ(JIS C 5381-11)対応

    ※接地間用SPDとして使用する場合はSPD外部分離器は不要です。
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 大きな保護能力
インパルス電流Iimp25kA、50kA、直撃雷による被害から施設、設備を保護します。
2. 電圧防護レベルは1300V以下(LD-C22EFS)
3. 接地電極間の連接に使用可能
4. プラグインタイプ
SPD本体のみ交換可能
5. 応答性に優れ、無続流
応答速度:3nsec以下
6. SPD機能表示付き
劣化時機能表示突出
7. 取り付けは2パターン
・DINレール
・M5ネジによる取り付け(締付トルク:2.0~2.5N・m)
8. RoHS規制物質対応
交換しやすい<br>プラグインタイプ

交換しやすい
プラグインタイプ

劣化表示板により<br>目視で機能確認

劣化表示板により
目視で機能確認

設置例(LD-C22EFS)

設置例(LD-C22EFS)

設置例(LD-C22EFS、SPD外部分離器)

設置例(LD-C22EFS、SPD外部分離器)

設置例(LD-C22EFS)

設置例(LD-C22EFS)

設置例(LD-C22EFS)

設置例(LD-C22EFS)

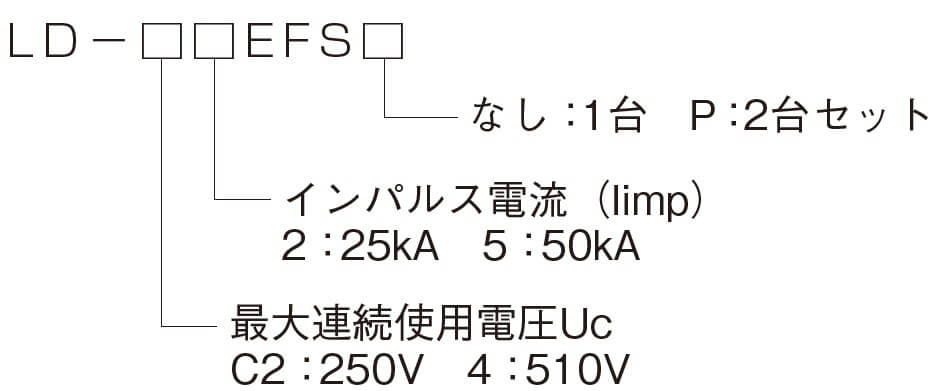

形式

LD-C22EFS , LD-C25EFSP , LD-42EFS , LD-45EFSP

特性表

形式 LD-C22EFS LD-C25EFSP LD-42EFS LD-45EFSP
最大連続使用電圧(50/60Hz)Uc 250V AC 250V AC 510V AC 510V AC
公称放電電流(8/20μs)In 対地間 25kA 50kA 25kA 50kA
インパルス電流
(10/350μs)Iimp
対地間 25kA 50kA 25kA 50kA
電圧防護レベル 注1)Up 対地間 1300V以下 1500V以下 2500V以下 2500V以下
使用温度範囲T -40℃〜+60℃
外郭の保護等級(IPコード) 注3) IP20
使用電線範囲 注4) 8mm2〜22mm2
  • 注1)公称放電電流Inを印加時の値。
  • 注2)感電防止端子カバー取付状態による。
  • 注3)推奨電線は14mm²


●劣化接点出力端子
最大使用電圧/電流 AC250V/0.5A DC125V/0.2A
接点動作(c接点) a接点(N.O-COM)…正常時:OFF 劣化時:ON
b接点(N.C-COM)…正常時:ON  劣化時:OFF
使用可能電線 より線 0.75mm2~1.25mm2(AWG19~AWG16)
単 線 φ0.4mm~φ1.2mm

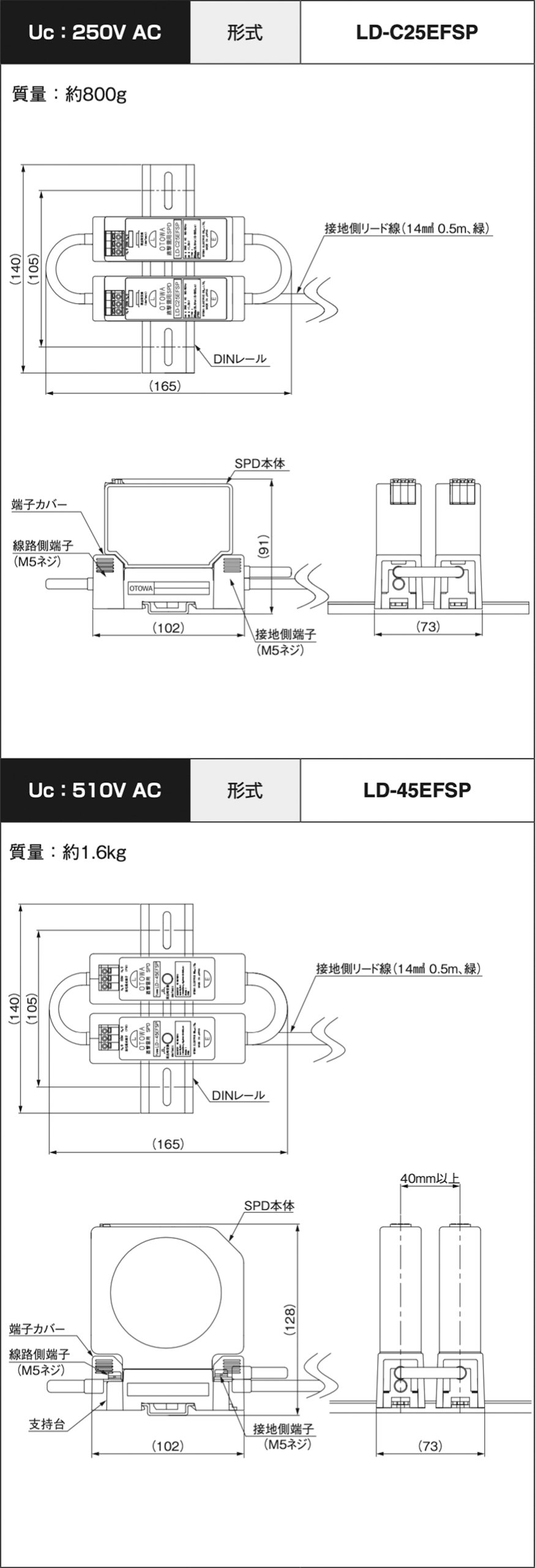

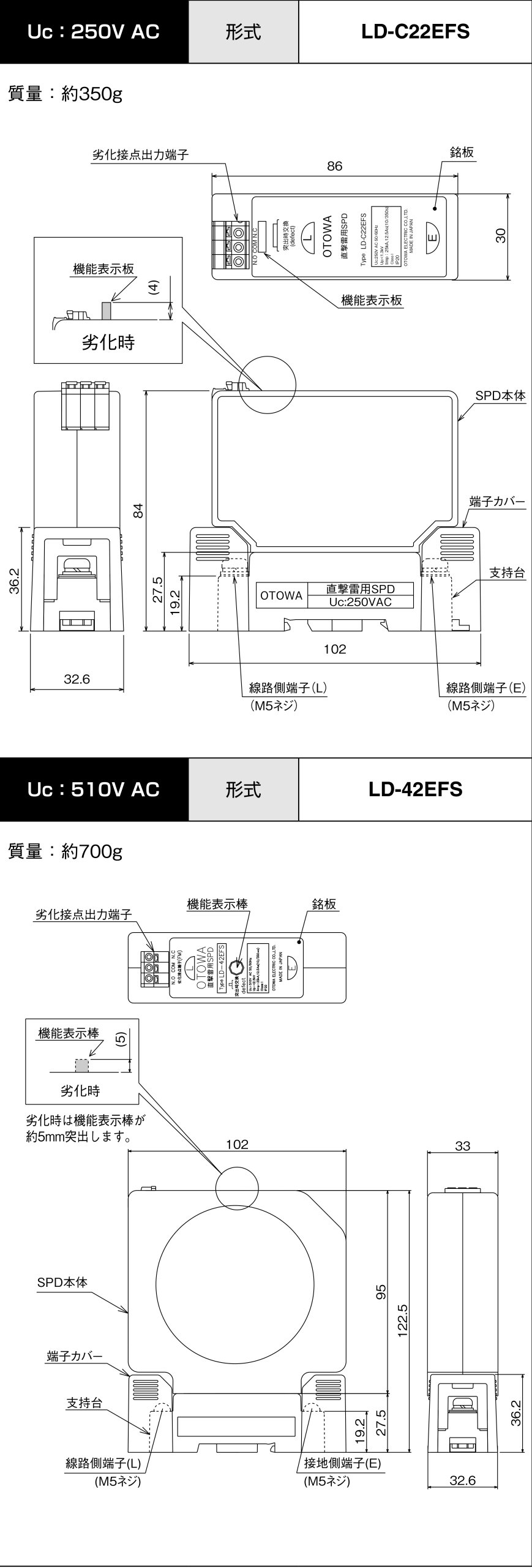

外形寸法図

LD-C22EFS , LD-C25EFSP , LD-42EFS , LD-45EFSP
