電話端子用・通信端子用SPD

特長

1. LSA-Plusクローネ、NUCS、UCS端子取付に対応

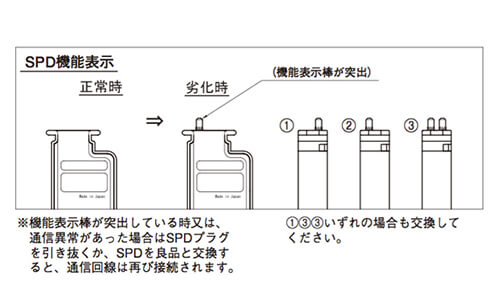

2. SPD機能表示付き

3. プラグインタイプ(点検、交換容易)

4. RoHS規制物質対応

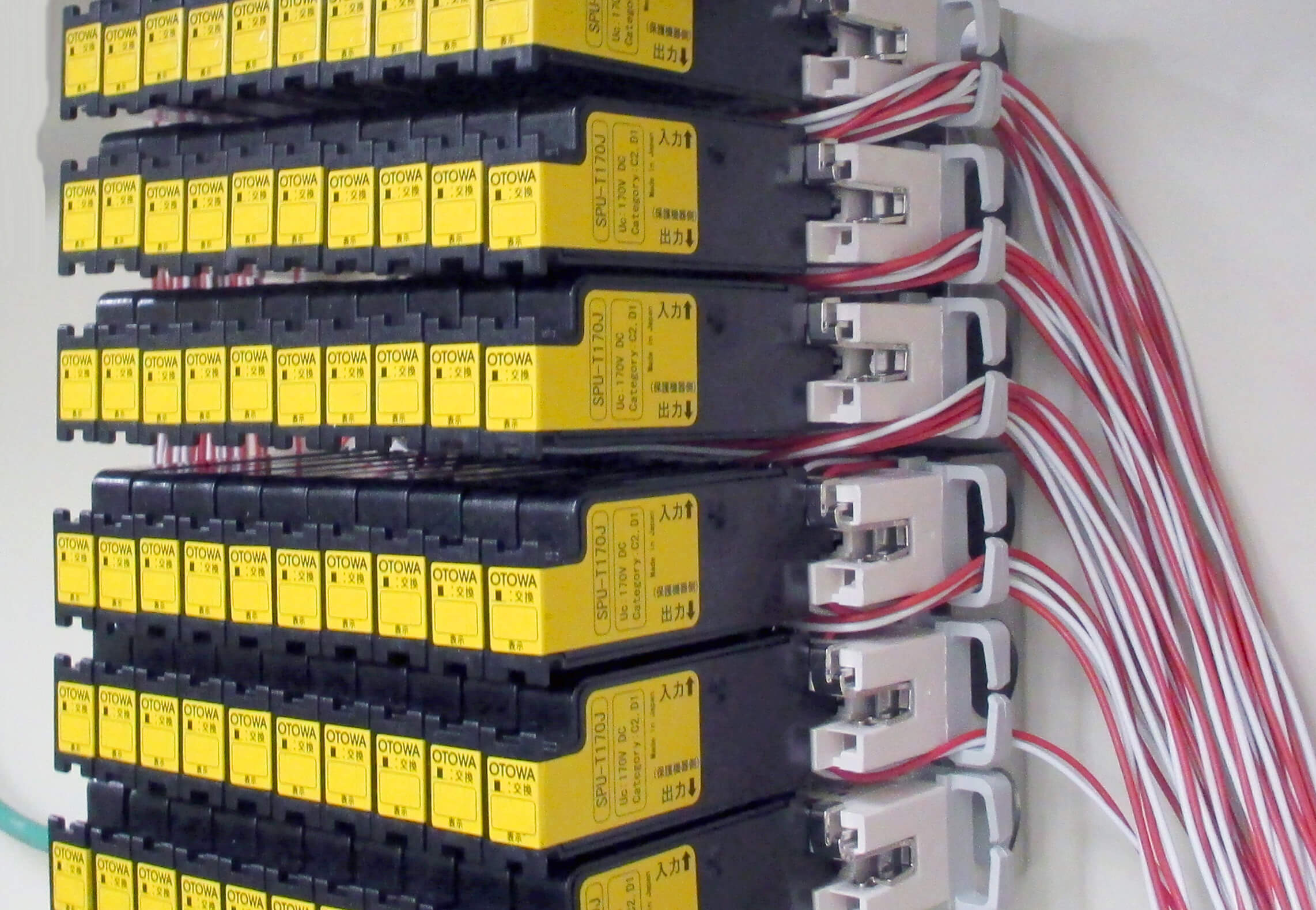

設置例
多回線の雷保護に最適です

形式

SPU－T170J 　—　電話回線用

SPU－GV24J　—　信号回線用

特性表

形式	最大連続 使用電圧 Uc	定格電流	電圧防護レベル Up注1)		直列抵抗/線	インパルス耐久性注2）注3）		伝送周波数帯域注4）
			線 間	対 地 間		C2 （8/20μs）	D1 （10/350μs）
SPU-T170J	170V DC	120mA	350V以下	500V以下	9.5Ω	10kA	2.5kA	DC～10MHz
SPU-GV24J	36.5V DC	120mA	80V以下	500V以下	9.5Ω	10kA	2.5kA	DC～35MHz

• 注1）カテゴリC2、開回路電圧10kV（1.2/50μs）、短絡回路電流5kA（8/20μs）印加時
• 注2）２線合計での表記ですので、各ライン（１線）の値は5kA（C2）、1kA（D1）になります。
• 注3）カテゴリC2、D1に対応。インパルス耐久性 C2：8/20μs 10kA（正負・各5回・計10回）、D1：10/350μs 2.5kA（正負・各1回・計2回）
• 注4）減衰 1.5dB、特性インピーダンス100Ω、参考値

用途

形式	用途例
SPU-T170J	MDFの多回線の一般電話回線用、ISDN用、ADSL用
SPU-GV24J	一般用

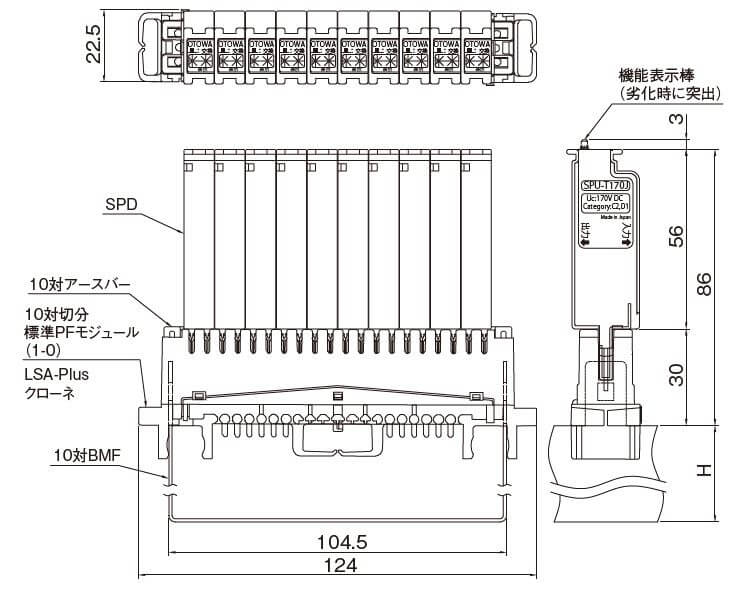

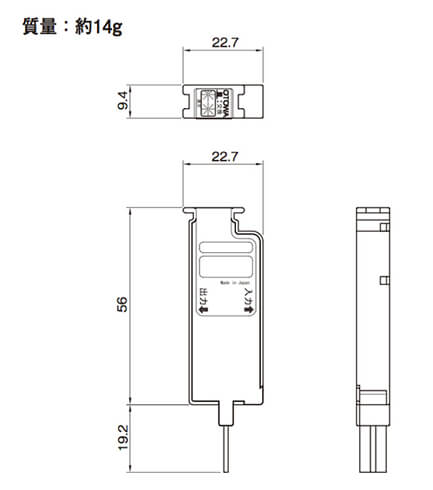

外形寸法図

別売品

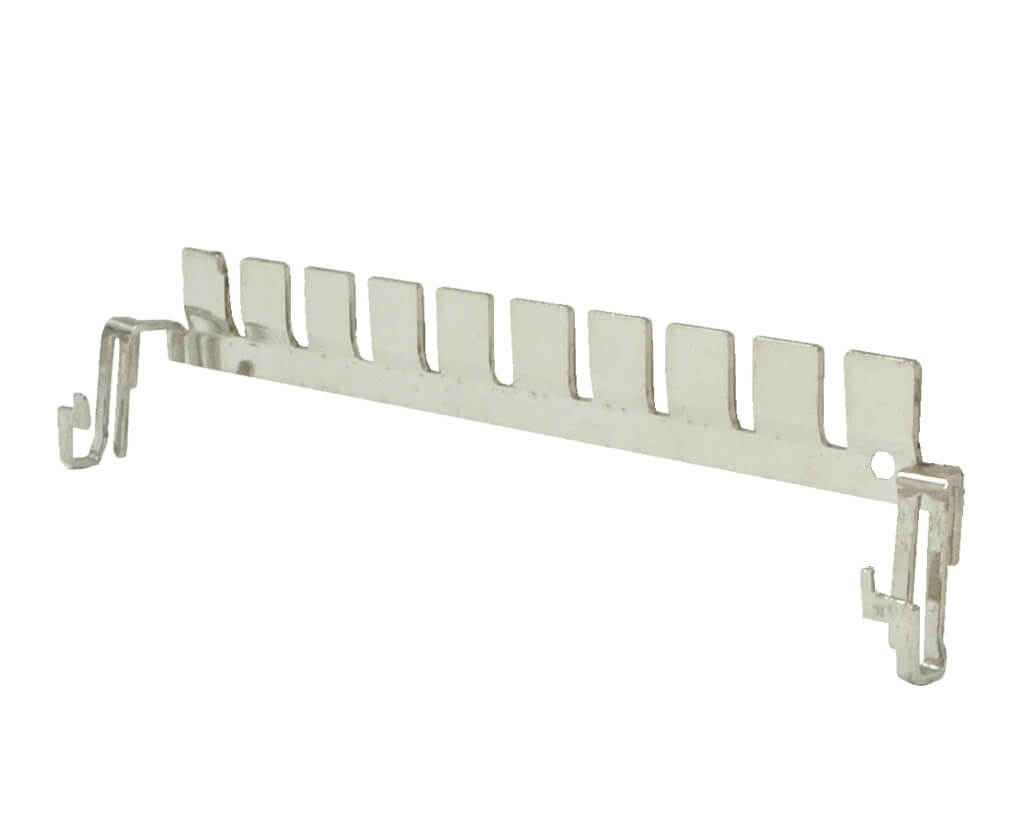

10対アースバー

• LSA-Plusクローネ：5909 3 041-00, NUCS:NUCS-GROUND-BAR-10

電話端子用・通信端子用SPDと組み合わせて使用

この製品の詳細を見る

10対切分標準PFモジュール（1-0）

• LSA-Plusクローネ：6089 1 121-60, NUCS: NUCS-DM-W-SP-PF

電話端子用・通信端子用SPDと組み合わせて使用

この製品の詳細を見る

10対BMF

• MF-22-01, MF-22-03, MF-30-05, MF-50-10-M

電話端子用・通信端子用SPDと組み合わせて使用

この製品の詳細を見る
