LAN用SPD・同軸ケーブル用SPDの製品紹介になります

製品案内

LAN用SPD・同軸ケーブル用SPD

LANまたは同軸ケーブルから侵入する雷サージから機器を保護します。通信用SPD(避雷器、アレスタ)。JIS C 5381-21対応(カテゴリC2、D1対応)。ITVカメラや無線機器、GPS、TVなど、コネクタの形状に合わせた製品をラインアップ。

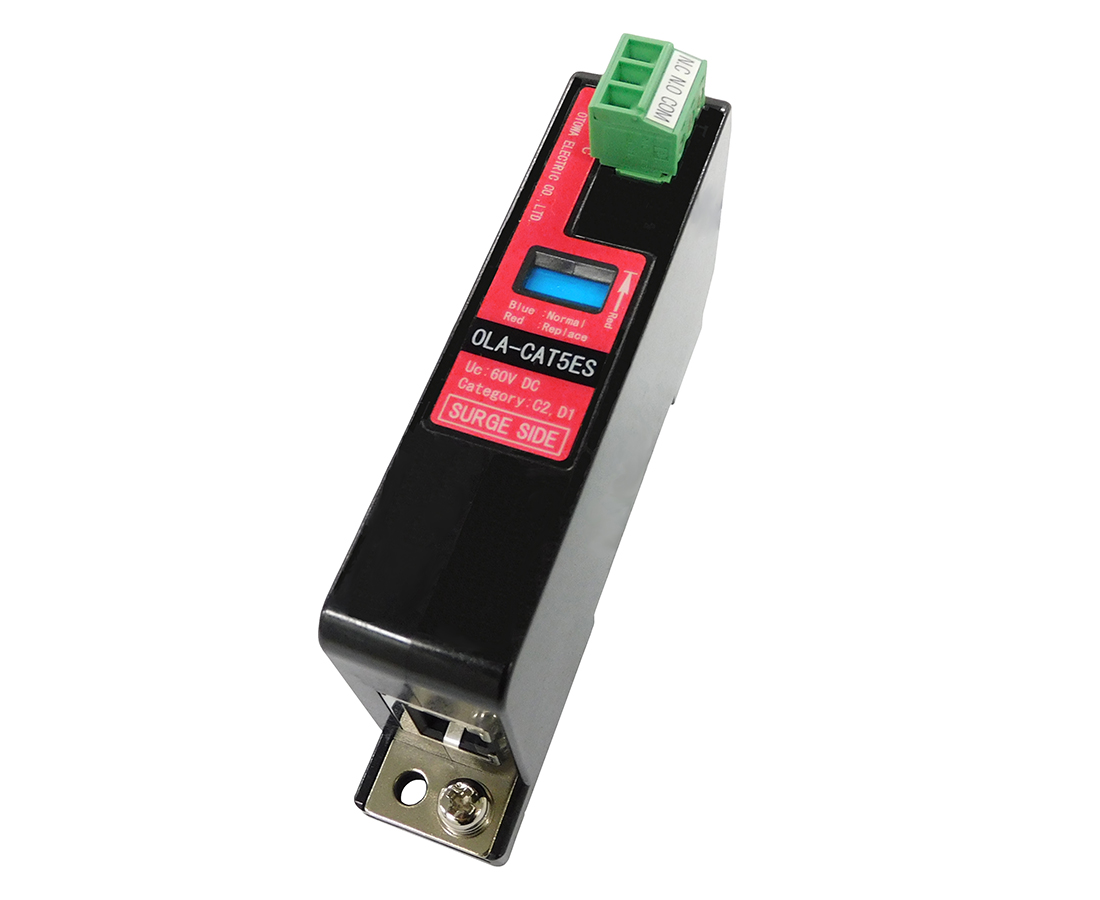

LAN用SPD・避雷器

同軸ケーブル用SPD N型コネクタ

同軸ケーブル用SPD BNC型コネクタ(ITVカメラ用)

同軸ケーブル用SPD F型コネクタ(TV用)

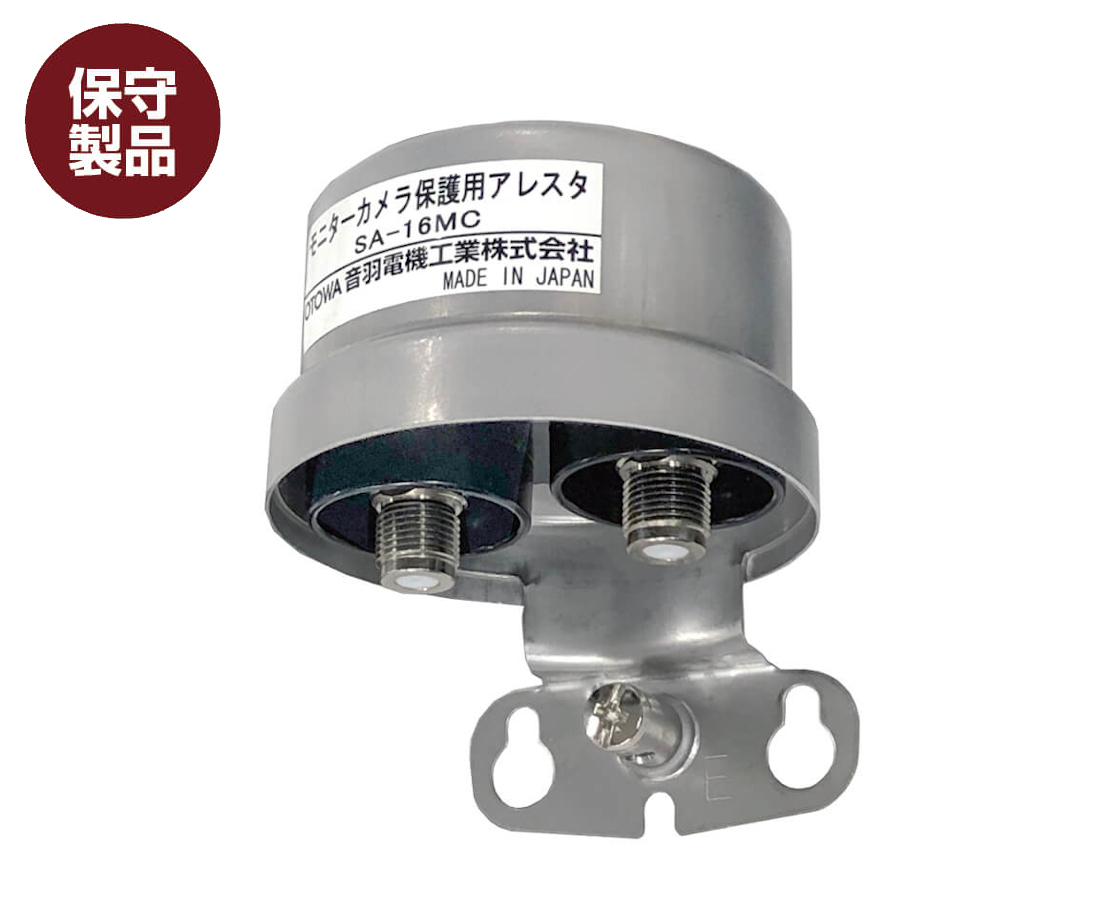

ITV・監視カメラ用SPD

別売オプション品

同軸ケーブル用SPD・避雷器 選定一覧

種別 コネクタ 端子 用途など 伝送周波数帯域 許容電力 形式
同軸ケーブル 50Ω
N型コネクタ
P-J 一般(IP20) DC~2.0GHz 100W CS-NPJ50-350
200W CS-NPJ50-600
DC~2.2GHz 500W CS-NPJ50-1.2K
DC~3.0GHz 50W CS-NPJ50-T230
100W CS-NPJ50-T350
防水形(IP67) DC~3.0GHz 50W CS-NPJ50-T90LT
50W CS-NPJ50-T230LT
100W CS-NPJ50-T350LT
劣化接点出力機能付き DC~2.0GHz 200W CS-NPJ50-600SP
高出力 100kHz~2.2GHz 3000W CS-NPJ50-V1600
J-J 中継用 DC~3.0GHz 50W CS-NJJ50-T90FG
100W CS-NJJ50-T230FG
GPS用(L1帯) 1575.42±5MHz 10W STB-NJJ-GPSL1
75Ω
BNC型コネクタ
(ITVカメラ用)
J-J ハイビジョン 100kHz~3.0GHz 50W CS-BNCJJ75-T90HD2
50W CS-BNCJJ75-T230HD2
ハイビジョン
(中継用・カメラ側用)
100kHz~3.0GHz 50W CS-BNCJJ75-T90FG2
80W CS-BNCJJ75-T230FG2
低周波数用
(インピーダンス不整合)
DC~20MHz - SA-ITV5J
- SA-ITV24J
75Ω
F型コネクタ
(TV用)
P-J 4K・8K対応 一般 DC~3300MHz 50W CS-FPJ75-T230HD
4K・8K対応
劣化接点出力機能付き
DC~3300MHz 50W CS-FPJ75-T230HDS
4K・8K非対応 DC~2700MHz 50W CS-FPJ75-T230
J-J 4K・8K対応 一般 DC~3224MHz 50W CS-FJJ75-T230HD
4K・8K対応
劣化接点出力機能付き
DC~3300MHz 50W CS-FJJ75-T230HDS
