分離器内蔵協約寸法SPD LTシリーズ

分離器内蔵協約寸法SPD

LT-2TD, LT-24TD, LT-44TDシリーズ

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    クラスⅡ(JIS C 5381-11)対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1.SPD分離器内蔵により、外部分離器は不要
2. 盤内取り付け容易
  • ●JIS協約形配線用遮断器寸法(3極用)に準拠
  • ●分岐MCCB用の銅バーが利用可能
3. 劣化時も安心機能付き
  • ●自動切り離し装置内蔵
  • ●SPD機能表示付き
  • ●劣化接点出力対応(LT-2TDS、LT-24TDS、LT-44TDS)

4. 応答性に優れ、無続流
5. 取り付けは4パターン
  • ●DINレール
  • ●M4ネジによる取り付け(締付トルク:2.0~2.5N・m)
  • ●連接取付板
  • ●取付金具(別売品 形式:7146-0056)によるネジ止め
6. 1台で線間・対地間を保護
7. RoHS規制物質対応

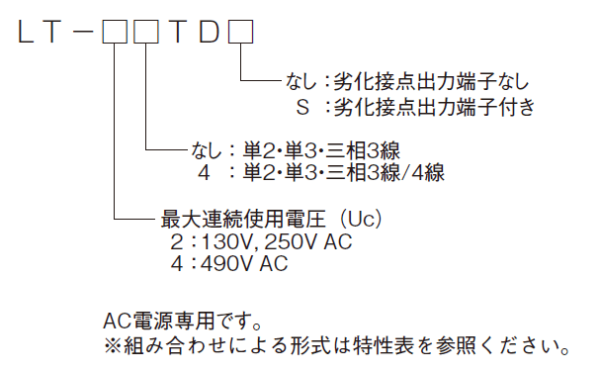

形式

分離器内蔵協約寸法型SPD LTシリーズ

特性表

形式 LT-2TD LT-2TDS LT-24TD LT-24TDS LT-44TD LT-44TDS
最大連続使用電圧(50/60Hz)Uc
  • 単相2線 130V , 250V AC
  • 単相3線 110V / 220V AC
  • 三相3線 250V AC
  • 単相2線 130V , 250V AC
  • 単相3線 110V / 220V AC
  • 三相3線 250V AC
  • 三相4線 250V AC
  • 単相2線 490V AC
  • 三相3線 490V AC
  • 三相4線 490V AC
公称放電電流
(8/20μs)In
線間、対地間
  • 5kA
  • 5kA
  • 5kA
最大放電電流
(8/20μs)Imax
線間、対地間
  • 10kA
  • 10kA
  • 10kA
電圧防護レベル注1)Up 線間、対地間
  • 1500V以下
  • 1500V以下
  • 2500V以下
定格短絡電流 注2)
ISCCR
線間
  • 25kA
  • 25kA
  • 25kA
劣化接点出力端子
使用温度範囲T -25℃〜+70℃
外郭の保護等級注3) IP20
使用電線範囲 5.5mm2〜14mm2
  • 注1)公称放電電流 Inを印加時の値。
  • 注2)SPD内部分離器による値。
  • 注3)感電防止端子カバー取付状態による。


●劣化接点出力端子(劣化接点出力端子付き:LT-2TDS, LT-24TDS, LT-44TDS)
最大使用電圧/電流 AC250V/1.5A   DC110V/0.2A
接点動作(c接点) a接点(N.O-COM)…正常時:OFF 劣化時:ON
b接点(N.C-COM)…正常時:ON  劣化時:OFF
使用可能電線 より線 0.75mm2~1.25mm2(AWG19~AWG16)
単 線 φ0.4mm~φ1.2mm

用途

電源から侵入する雷サージから機器を保護(誘導雷対応)。
クラスⅡ対応電源用SPD(避雷器、アレスタ)。
単相2線、単相3線、三相3線、三相4線、1φ2W、1φ3W、3φ3W、3φ4W、AC100V、AC200V、AC400V、電灯用、動力用

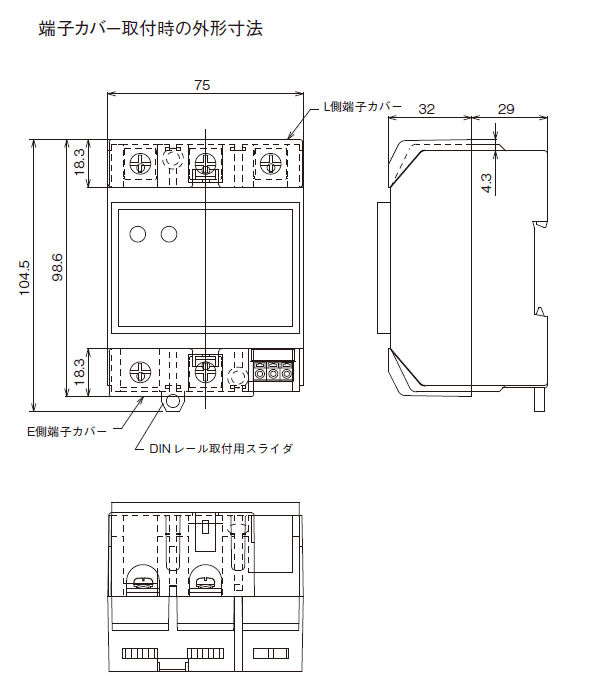

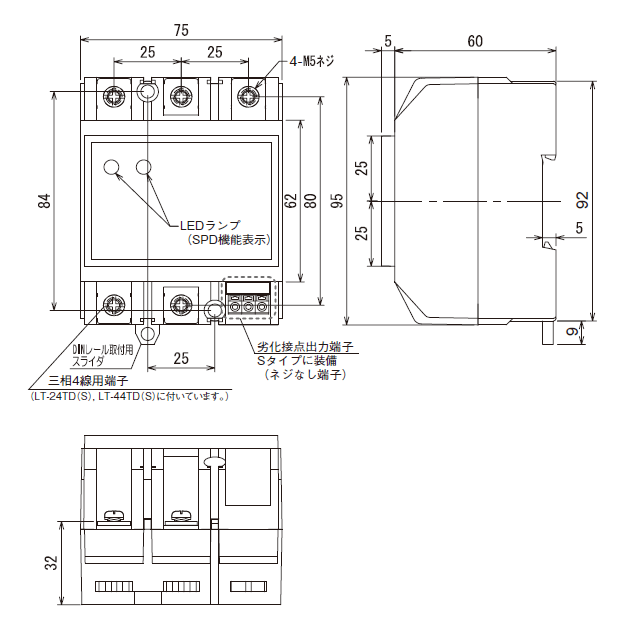

外形寸法図

分離器内蔵協約寸法SPD LTシリーズ
分離器内蔵協約寸法SPD LTシリーズ
