特長

1. 各種無線装置を雷サージから保護
2. 配線長の長い機器の保護に最適
同軸ケーブルの配線の中継に本製品を使用することでより確実な雷保護を実現
3.優れた高周波特性
4. 外部導体の特殊メッキ採用による高品質、高性能
接触性能、高周波特性の向上と優れた耐候性
5. RoHS規制物質対応

形式

CS-NJJ50-T90FG   電圧防護レベル(Up)線間700V以下
CS-NJJ50-T230FG  電圧防護レベル(Up)線間800V以下

特性表

形式 伝送周波数
帯域
最大連続使用
電圧 Uc
最大
許容電力

挿入損失

VSWR コネクタ インピーダンス 電圧防護レベル Up インパルス耐久性注1)
DC~3GHz DC~3GHz 線間 対地間 C2
(8/20μs)

D1

(10/350μs)

CS-NJJ50-T90FG DC~3GHz 60V DC 50W 0.2dB以下 1.2以下 N型 50Ω 700V 以下 750V 以下 20kA 2.5kA
CS-NJJ50-T230FG DC~3GHz 100V DC 50W 0.2dB以下 1.2以下 N型 50Ω 800V 以下 850V 以下 20kA 2.5kA
  • 注1)カテゴリC2、D1に対応。インパルス耐久性C2:8/20μs 20kA(正負・各5回・計10回)、D1:10/350μs 2.5kA(正負・各1回・計2回)

用途

配線長の長い機器の雷保護に最適です。各種無線通信、情報管理装置の雷保護、レーダー情報処理システムの雷保護

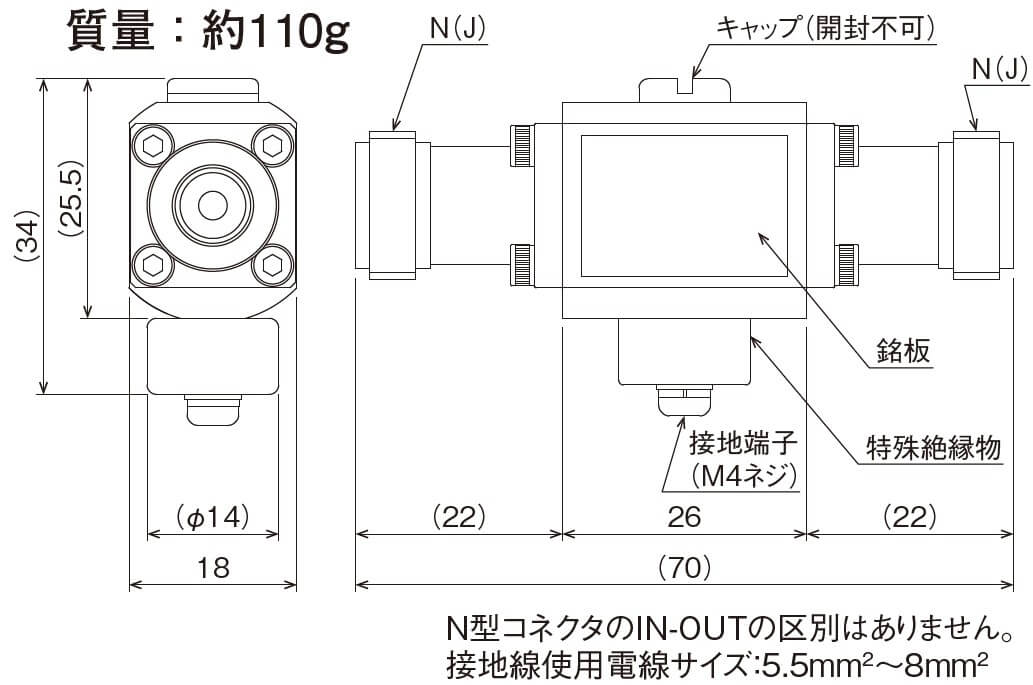

外形寸法図

同軸ケーブルSPD CS-NJJ50-T90FG-hp外形
