STB-NJJ-GPSL1

GPS用SPD

STB-NJJ-GPSL1

  • JIS C 5381-21対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. GPSアンテナポートに接続された機器を雷サージから保護
2. 外部導体の特殊メッキ採用による高品質、高性能
接触性能、高周波特性の向上と優れた耐候性
3. アンテナへのDC供給にも対応
4.低い挿入損失により高い通信の安定化を実現
GPS L1帯域
LOSS:0.1dB以下 VSWR:1.1以下
5. RoHS規制物質対応

形式

STB-NJJ-GPSL1
※インパルス耐久性D1対応品については、別途お問い合わせください。

特性表

形式 伝送周波数
帯域		 最大連続使用
電圧 Uc		 最大
許容電力

挿入損失

 VSWR コネクタ インピーダンス 電圧防護
レベル Up		 インパルス耐久性注1）
C2（8/20μs）
STB-NJJ-GPSL1 1575.42±
5MHz		 6V DC 10W 0.1dB以下 1.1以下 N型 50Ω 10V 10kA
  • 注1）カテゴリC2に対応。インパルス耐久性 C2:8/20μs10kA（正負・各5回・計10回）

用途

GPS　L1（1575.42MHz帯）のアンテナポートを使用した機器

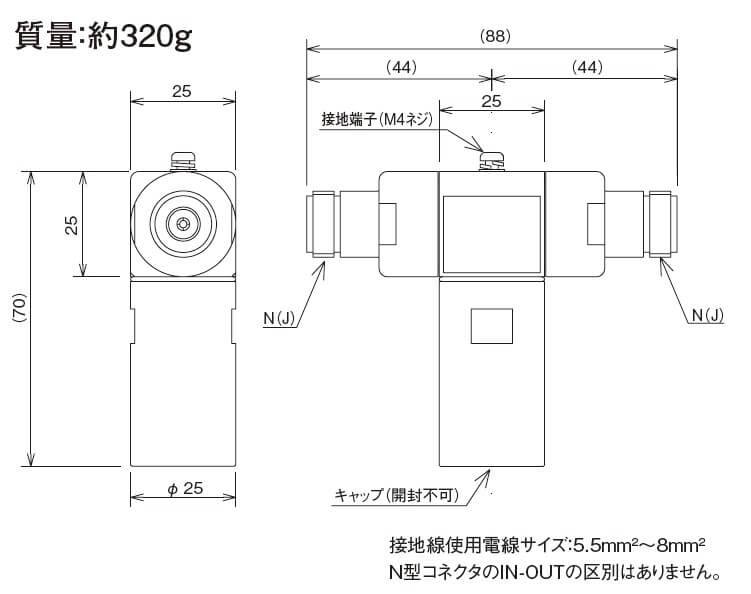

外形寸法図

STB-NJJ-GPSL1
