SA-ITV5J, SA-ITV24J

ITVカメラ用SPD

SA-ITVJシリーズ

  • 国土交通省 公共建築工事標準仕様書 適合品
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. ITV・監視カメラを雷サージから保護
2. DINレール取り付け、ネジ取り付けの二通りの取付方法
3. SA-ITV24Jは電源重畳に対応
4. RoHS規制物質対応
設置例

設置例

形式

SA-ITV5J　　　　 最大連続使用電圧（Uc）　10V DC
SA-ITV24J　　　最大連続使用電圧（Uc）　30V DC

特性表

形式 最大連続
使用電圧Uc		 定格電流 電圧防護レベルUp

残留電圧注1）

 直列抵抗/線 インパルス耐久性注2）注3） 伝送周波数帯域注4） コネクタ 挿入損失
線間 対地間 C2（8/20μs）

D1

（10/350μs）
SA-ITV5J 10V DC 200mA 40V以下 500V以下 25V 2Ω 10kA 5kA DC～20MHz BNC型75Ω 1.5dB以下
SA-ITV24J 30V DC 200mA 80V以下 500V以下 45V 2Ω 10kA 5kA DC～20MHz BNC型75Ω 1.5dB以下
  • 注1）8/20μs：5kA短絡回路電流印加時（C2） 10/350μs：2.5kA短絡回路電流印加時（D1）
  • 注2）2線合計での表記ですので、各ライン（1線）の値は表記値の1/2になります。
  • 注3）カテゴリC2、D1に対応。インパルス耐久性 C2：8/20μs 10kA（正負・各5回・計10回）、D1：10/350μs 5ｋA（正負・各1回・計2回）
  • 注4）減衰1.5dB、特性インピーダンス75Ω、参考値

用途

ITV・監視カメラ、BNC型を使用した機器

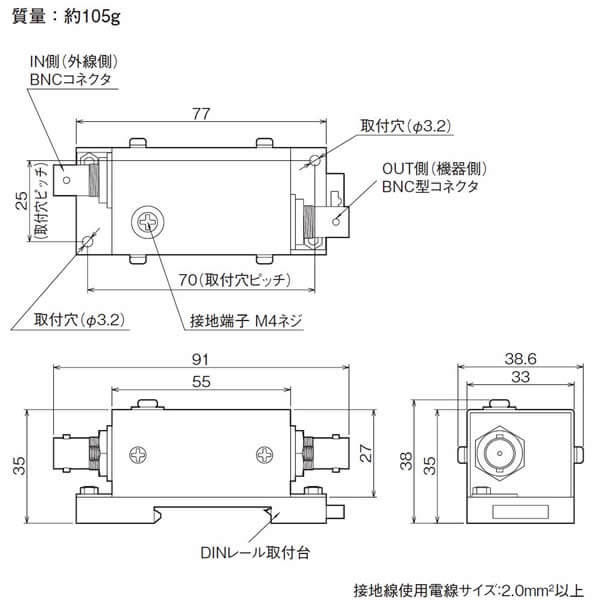

外形寸法図

SA-ITV5J, SA-ITV24J
