CS-FPJ75-T230HDS 接点付き4K・8K対応TV同軸ケーブル用SPD

接点付き4K・8K対応 TV同軸ケーブル用SPD

CS-FPJ75-T230HDS, CS-FJJ75-T230HDS

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 劣化接点出力対応
劣化接点出力機能を搭載し、交換推奨時期および劣化時期を遠隔監視することが可能です。(別売品使用時 電源制御ユニット形式:CS-205S)
2. SPD機能表示付き
交換推奨時期および劣化時期にSPD機能表示LEDが点灯します。(別売品使用時 電源制御ユニット形式:CS-205S)
  SPD機能表示LED

3. TVアンテナから侵入する雷サージから機器を保護
4. 4K・8K放送、地上デジタルテレビ放送、BS放送、CS放送に対応
5. RoHS規制物質対応

形式

  CS-FPJ75-T230HDS F型コネクタ Pプラグ-Jジャック
  CS-FJJ75-T230HDS F型コネクタ Jジャック-Jジャック

特性表

形式 伝送周波数帯域 挿入損失 VSWR コネクタ インピーダンス 最大許容電力 最大連続使用
電圧 Uc
電圧防護
レベル Up
インパルス耐久性注1) 定格電流注2)
C2(8/20μs) D1(10/350μs)
CS-FPJ75-T230HDS

CS-FJJ75-T230HDS
DC ~ 2150MHz 0.3dB以下 1.3以下 F型 75Ω 50W 80V DC 650V以下 15kA 2.5kA 2000mA
2150MHz~ 2602MHz 0.4dB以下 1.4以下
2602MHz ~ 3300MHz 0.8dB以下 2.0以下
  • 注1)カテゴリC2、D1に対応。インパルス耐久性C2:8/20μs 15kA(正負・各5回・計10回)、D1:10/350μs 2.5kA(正負・各1回・計2回)
  • 注2)最大許容電力50Wに依存します。またDC25V以下では2000mAを超過して使用できません。
    ※使用同軸ケーブルサイズ S-5C-FB相当以上

用途

同軸ケーブル(coaxial)から侵入する雷サージから機器を保護。
4K・8K(~3224MHz)、地上デジタル(UHF)、CS(110度)、BS、ケーブルテレビ(CATV)、VHF、FM、HFなどのTV受像機(F型コネクタ)

外形寸法図

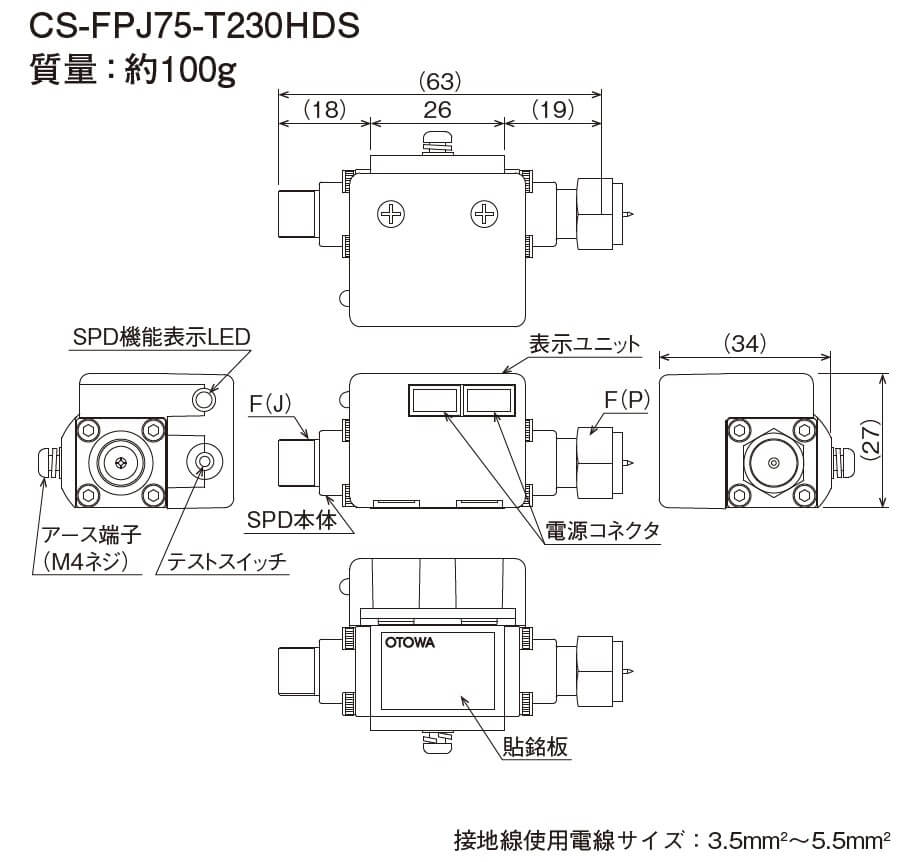

CS-FPJ75-T230HDS外形図

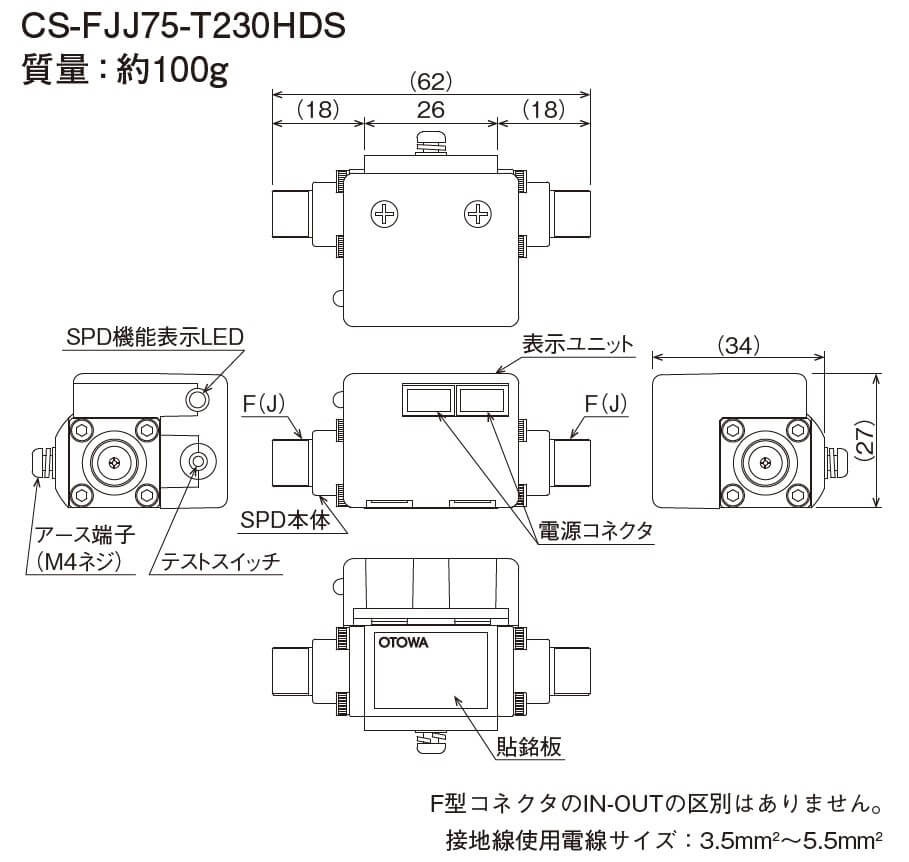

CS-FJJ75-T230HDS外形図
