免雷SPD盤

SP-FIシリーズ, SP-FOシリーズ, SP-SOシリーズ

  • 国土交通省 NETIS登録品（クラスⅡ対応SPD部）
    国土交通省 公共建築工事標準仕様書 適合品（SPD部）
    国土交通省 建築設備設計基準 適合品（SPD部）
    JIS C 5381-11対応（SPD部）

    ※「免雷」は音羽電機工業の登録商標です。
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. SPD外部分離器（ヒューズ）とSPDを盤に収納
2. 劣化時も安心機能付き（SPD部）
  • 自動切り離し装置内蔵
  • SPD機能表示付き
  • 劣化接点出力対応（Sタイプのみ）
3. 応答性に優れ、無続流
4. RoHS規制物質対応

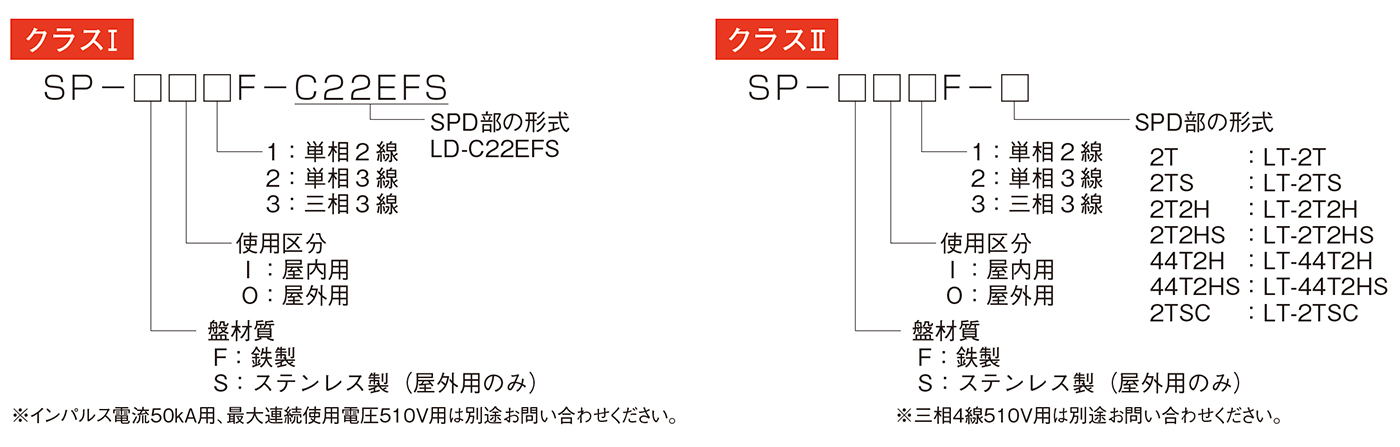

形式

特性表

【共通仕様】
形式 SP-FIシリーズ SP-FOシリーズ SP-SOシリーズ
盤材質 鉄製 鉄製 ステンレス製
使用区分 屋内用 屋外用 屋外用
外郭の保護等級 IP2X IP44 IP44
入力端子サイズ M5ネジ
使用電線範囲 8mm2～14mm2（クラスI）、5.5mm2～8mm2（クラスII）
アース線取付用圧着端子 14mm2（クラスI）、5.5mm2（クラスII）
塗装色（マンセル記号） 5Y7/1 半ツヤ
【SPD分離器用ヒューズ】
クラスⅠ クラスⅡ
参考形式 FR22GG50V125P FDS-20kA-NB注1）
定格電圧（50/60Hz） 500V AC 250V AC 440V AC
定格遮断容量 120kA 100kA 10kA
  • 注1）AC250Vを超えて定格遮断容量10kAを超える系統にご使用される場合は、別途お問い合わせください。
【SPD部】
形式 SP-□□□F-C22EFS
最大連続使用電圧(50/60Hz) Uc 250V AC
公称放電電流（8/20μs）In 対地間 25kA
インパルス電流（10/350μs）Iimp 対地間 25kA
劣化接点出力端子 〇
形式 SP-□□□F-2T SP-□□□F-2TS SP-□□□F-2T2H SP-□□□F-2T2HS SP-□□□F-44T2H SP-□□□F-44T2HS SP-□□□F-2TSC
最大連続使用電圧(50/60Hz) Uc 単相2線 130V，250V AC
単相3線 110V/220V AC
三相3線 250V AC		 単相2線 440V AC注2）
三相3線 440V AC		 単相2線130V，250VAC
単相3線110V/220VAC
三相3線250VAC
公称放電電流(8/20μs) In 線間、対地間 5kA 20kA 20kA 5kA
最大放電電流(8/20μs)Imax 線間、対地間 10kA 40kA 40kA 10kA
劣化接点出力端子 − ○ − ○ − ○ ○
  • 注2）三相4線510V AC用は別途お問い合わせください。

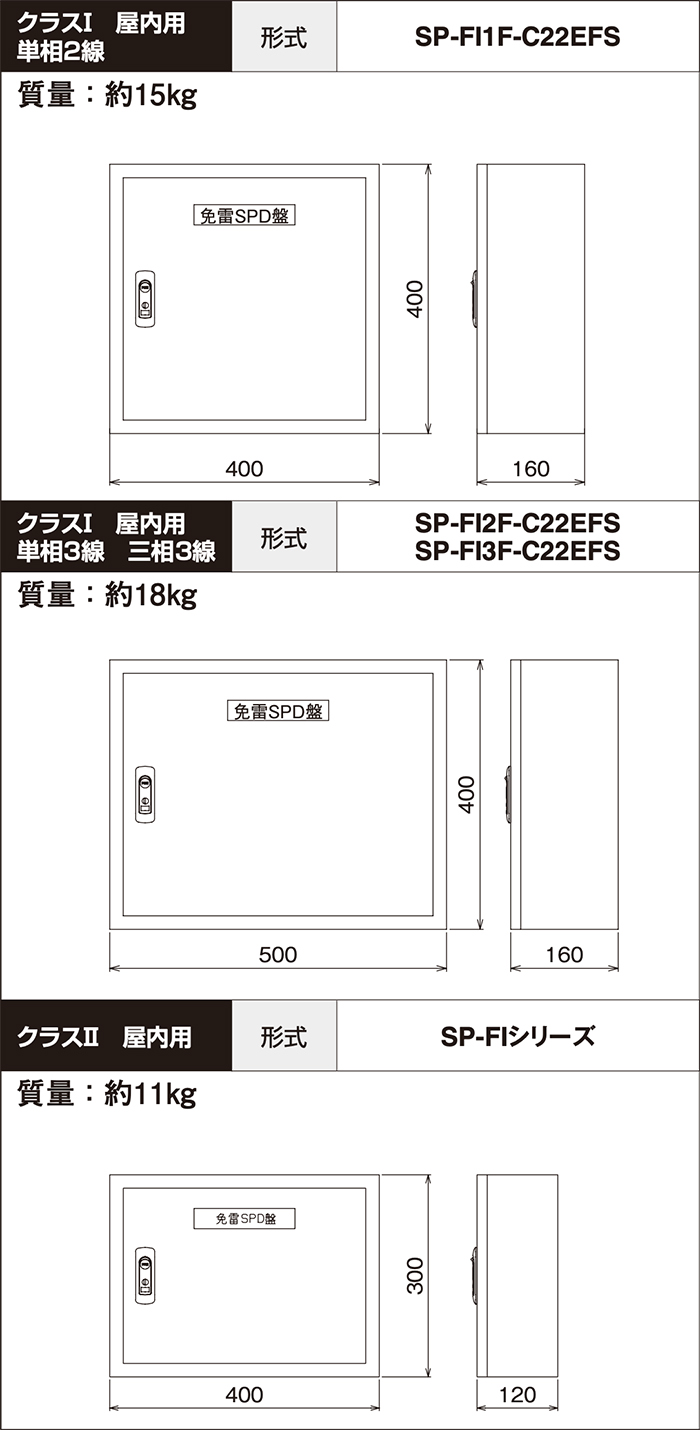

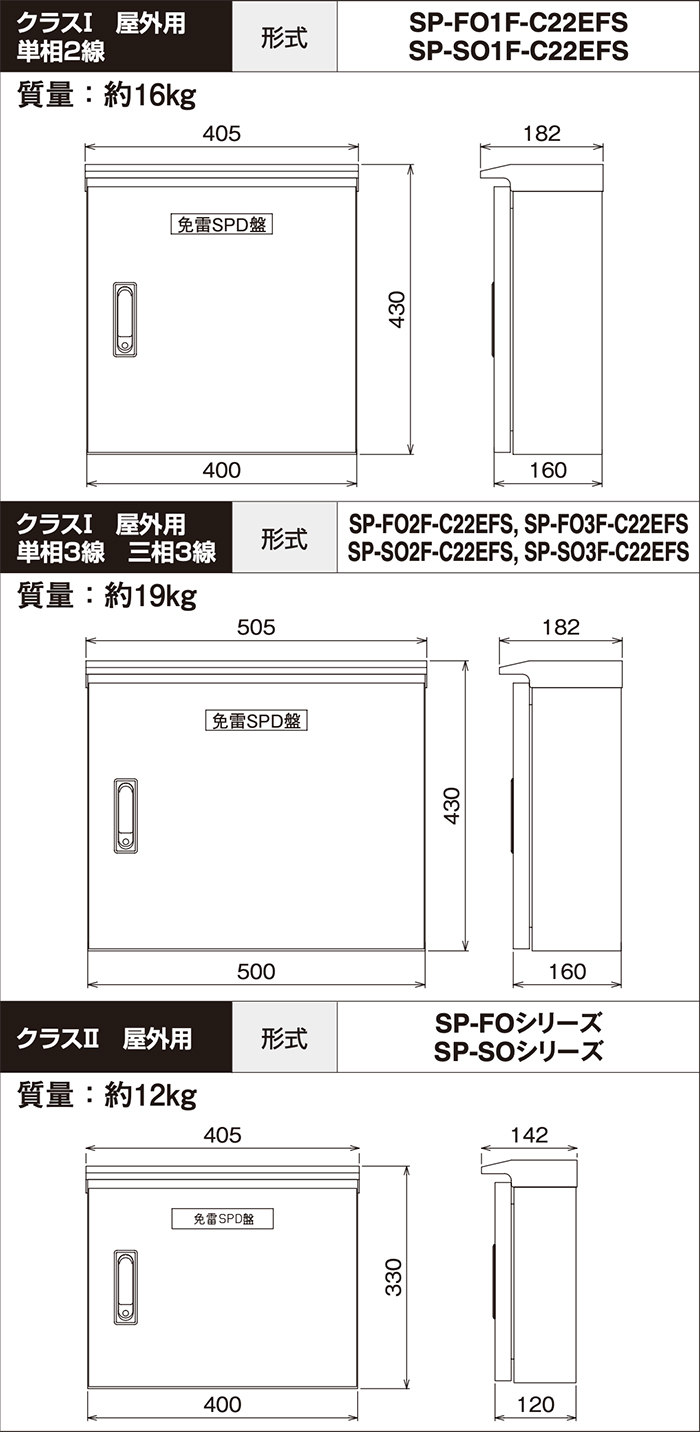

外形寸法図
