製品案内

免雷SPDキット

LD-C22EFS-F-SETシリーズ, LT-F-SETシリーズ

国土交通省 NETIS登録品(クラスII対応SPD部)
国土交通省公共建築工事標準仕様書適合品
国土交通省建築設備設計基準適合品
JIS C 5381-11対応

※「免雷」は音羽電機工業の登録商標です。

特長

1. SPD外部分離器（ヒューズ）とSPDを一体化

プレ配線ユニットによりSPD外部分離器とSPD間の工数が削減

2. 盤内取り付け容易

●DINレールの両サイドをM4ネジで固定するだけ
●主回路との接続用にネジ式端子台を採用

3. 劣化時も安心機能付き（SPD部）

●自動切り離し装置内蔵
●SPD機能表示付き
●劣化接点出力対応（Sタイプのみ）

4. 応答性に優れ、無続流

5. RoHS規制物質対応

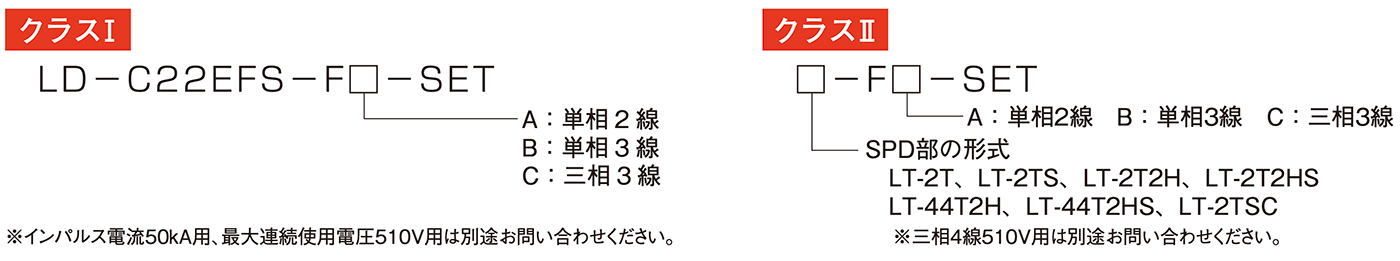

形式

特性表

【SPD部】

形式		LD-C22EFS-F□-SET
最大連続使用電圧（50/60Hz）Uc		250V AC
公称放電電流（8/20μs）In	対地間	25kA
インパルス電流（10/350μs）Iimp	対地間	25kA
劣化接点出力端子		〇
使用温度範囲		－40℃〜＋60℃
外郭の保護等級^注1)		IP20
使用電線範囲		8mm²〜14mm²

形式		LT-2T- F□-SET	LT-2TS- F□-SET	LT-2T2H- F□-SET	LT-2T2HS- F□-SET	LT-44T2H- F□-SET	LT-44T2HS- F□-SET	LT-2TSC- F□-SET
最大連続使用電圧（50/60Hz）Uc		単相2線 130V，250V AC 単相3線 110V/220V AC 三相3線 250V AC				単相2線 440V　AC^注2）三相3線 440V　AC		単相2線 130V,250V AC 単相3線 110V/220V AC 三相3線 250V AC
公称放電電流（8/20μs）In	線間、対地間	5kA		20kA		20kA		5kA
最大放電電流（8/20μs）Imax	線間、対地間	10kA		40kA		40kA		10kA
劣化接点出力端子		－	○	－	○	－	○	○
使用温度範囲		－25℃～＋60℃						－20℃～＋50℃
外郭の保護等級^注1)		IP20
使用電線範囲		5.5mm² ～8mm²

注1）感電防止端子カバー取付状態による。
注2）三相4線510V AC用は別途お問い合わせください。

【SPD部の劣化接点出力端子】

形式	LD-C22EFS-F□-SET	LT-2TS-F□-SET、LT-2T2HS-F□-SET、LT-44T2HS-F□-SET		LT-2TSC-F□-SET
最大使用電圧/電流	AC250V/0.5A DC125V/0.2A	AC250V/1.5A DC110V/0.2A
接点動作	c接点 a接点（N.O−COM）…正常時：OFF　劣化時：ON b接点（N.C−COM）…正常時：ON　劣化時：OFF			a接点（N.O－COM）…正常時：OFF　劣化時：ON
使用可能電線	より線　0.75mm²～1.25mm²（ AWG19～AWG16）　単線　φ0.4mm～φ1.2mm

劣化接点出力端子に信号線を配線して遠隔監視を行う場合、信号線から侵入する雷サージから貴社の監視装置（劣化検出装置）を保護するために、信号線の監視装置直近に信号線の電圧に応じた信号回線用SPDの設置をお願いいたします。

信号回線用SPD

接点回路電圧	推奨SPD
AC100V	LT-121
AC200V	LT-122
DC12V	SL-GV12J
DC24V	SL-GV24J
DC48V	SL-GV48J
DC100V	LT-121

【SPD分離器用ヒューズ】

形式	クラスI		クラスII
参考形式	FR22GG50V125P		FDS-20kA-NB^注3）
定格電圧（50 / 60Hz）	500V AC		250V AC	440V AC
定格遮断容量	120kA		100kA	10kA

注3）AC250Vを超え、かつ定格遮断容量10kAを超える系統にご使用される場合は、別途お問い合わせください。

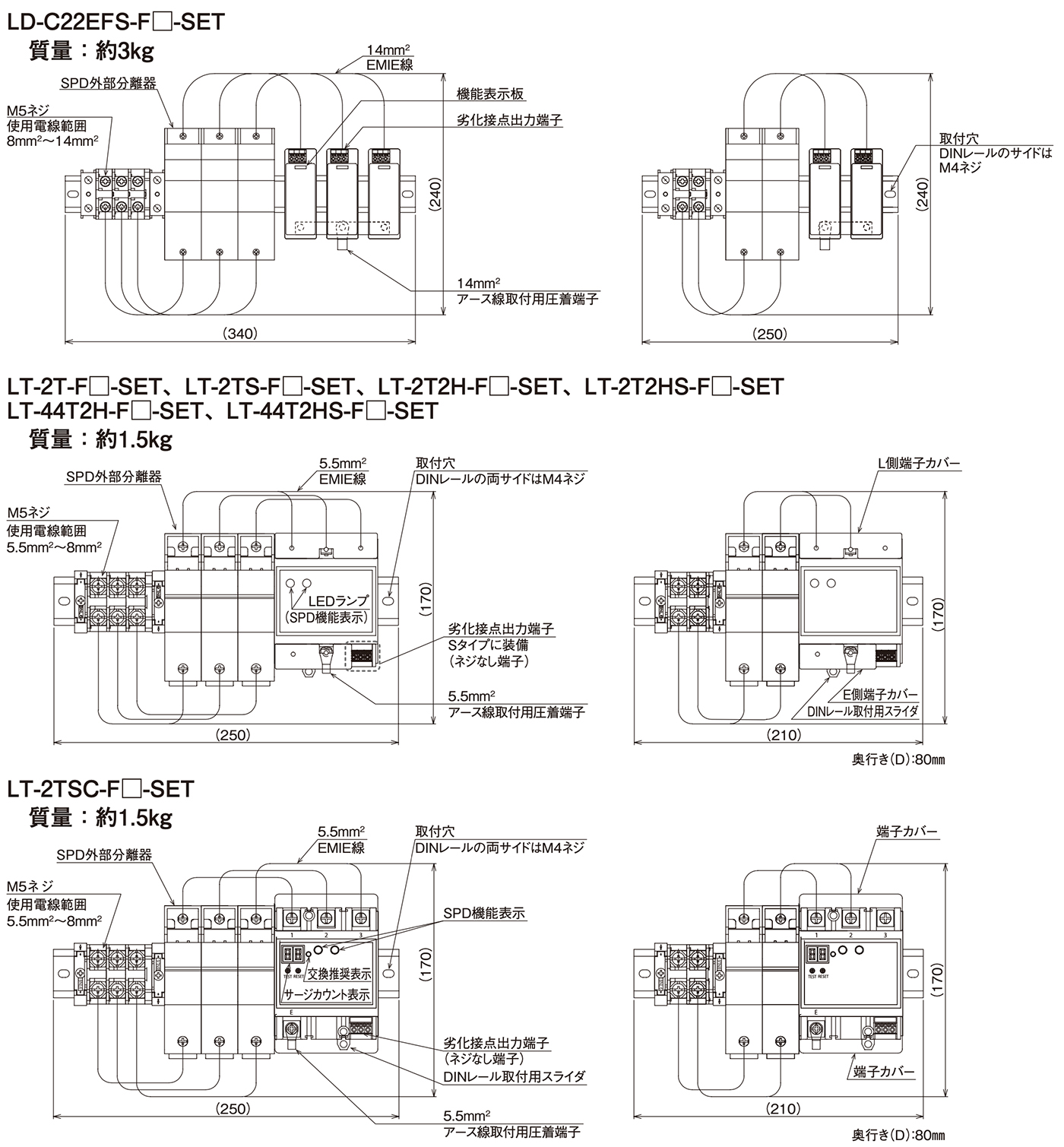

外形寸法図
