SPD外部分離器

FR22GG50V125P, FDS-20kA-NB, US222, US223, US141

  • JIS C 5381-11対応用指定外部分離器
  • JISクラスⅠ・Ⅱ

動画

SPD外部分離器とクラスⅡ SPDの取付説明動画

特長

1. 各種電源用SPDと組み合わせて使用し、短絡電流を遮断
2. RoHS規制物質対応

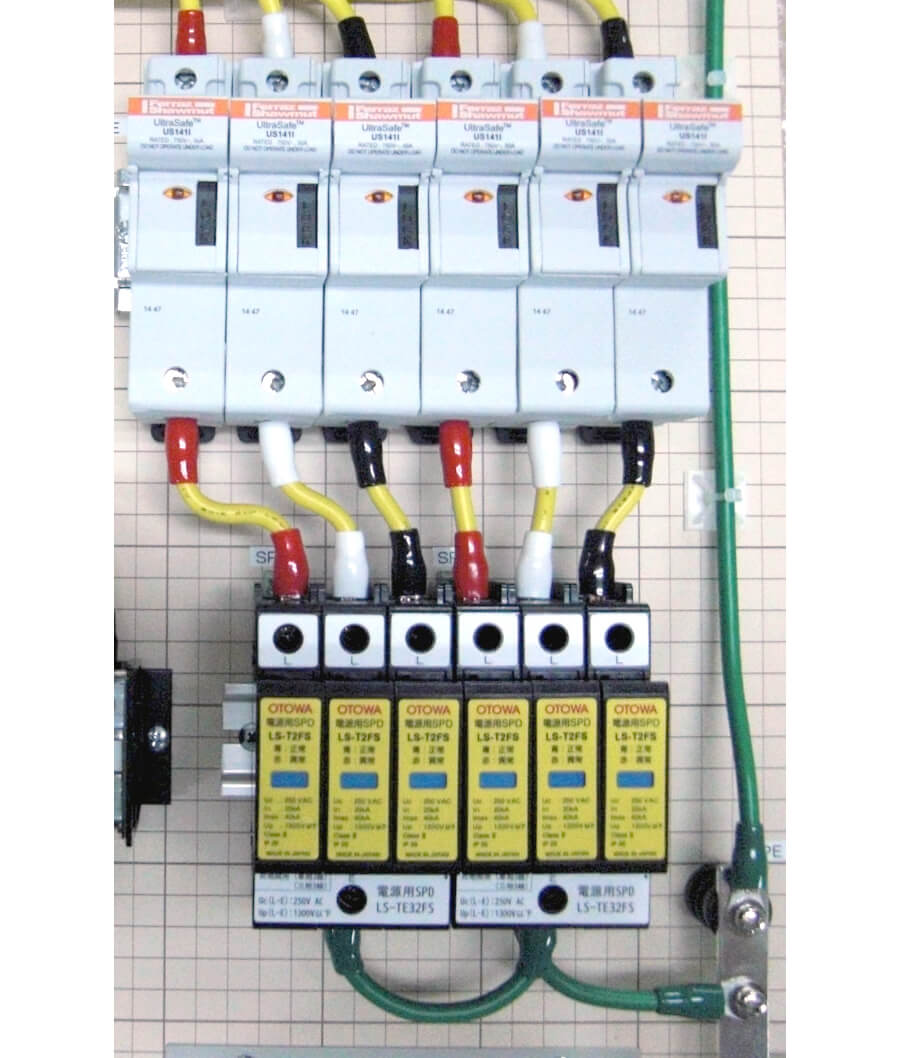

クラスⅡ(LSシリーズ)の設置例

クラスⅡ(LSシリーズ)の設置例

クラスⅡ(LT-2TS)の設置例

クラスⅡ(LT-2TS)の設置例

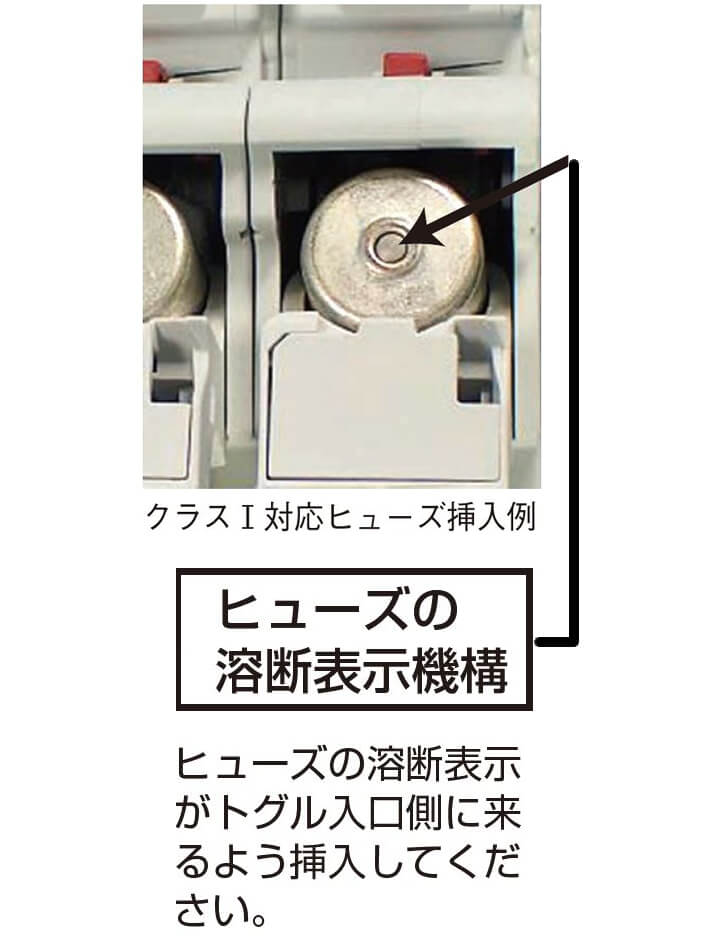

クラスⅠ対応ヒューズ挿入例

クラスⅠ対応ヒューズ挿入例

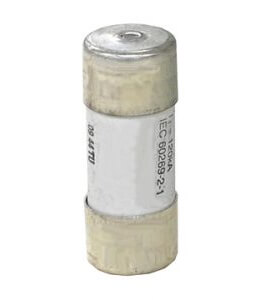

クラスⅠヒューズの外観

クラスⅠヒューズの外観

形式

  クラスⅠ対応 クラスⅡ対応
SPD分離器ヒューズ FR22GG50V125P FDS-20kA-NB
ヒューズホルダ US222(2線用)
US223(3線用)
US141(1線用)

特性表

【SPD分離器用ヒューズ】
形式 FR22GG50V125P FDS-20kA-NB注1)
適用SPD クラスⅠSPD クラスⅡSPD
定格電圧(50/60Hz) 500V AC 250V AC 440V AC
定格電流 125A 30A 30A
定格遮断容量注2) 120kA 100kA 10kA
質量 約55g 約30g
  • 注1)AC250Vを超えて定格遮断容量10kAを超える系統にご使用される場合は、別途お問い合わせください。
  • 注2)各SPDとの組合せの定格短絡電流は、SPDによって変わります。別途お問い合わせください。
【ヒューズホルダ注3)
形式
  • US222(2線用)
  • US223(3線用)
US141(1線用)
適用S P D クラスⅠSPD クラスⅡSPD
取付方法 DINレール取り付け
使用温度範囲注4) -25℃~+60℃
外郭の保護等級 IP20
使用電線範囲注5) 5.5mm2~22mm2
(IV線またはKIV線)
締め付けトルク 1.5~2.0N・m
質量
  • US222:約370g
  • US223:約560g
約130g
  • 注3)クラスⅠ対応ヒューズホルダ : 系統に合わせて2線用、3線用それぞれご選定ください。三相4線式の場合は、2線用を2台ご使用ください。
    クラスⅡ対応ヒューズホルダ : 1線用のみとなりますので、系統の線数に合わせてご使用ください。(例 : 3線の場合はUS141を3台使用)
  • 注4)SPD外部分離器として使用する場合は、適用するSPDの使用温度範囲と協調がとれるように使用してください。
  • 注5)SPD外部分離器として使用する場合は、適用するSPDの使用電線範囲内の電線サイズを選定してください。

外形寸法図
