TV同軸ケーブル用SPD

CS-FPJ75-T230

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. TVアンテナから侵入する雷サージから機器を保護
2. 地上デジタルテレビ放送・BS放送・CS放送に対応
3. RoHS規制物質対応

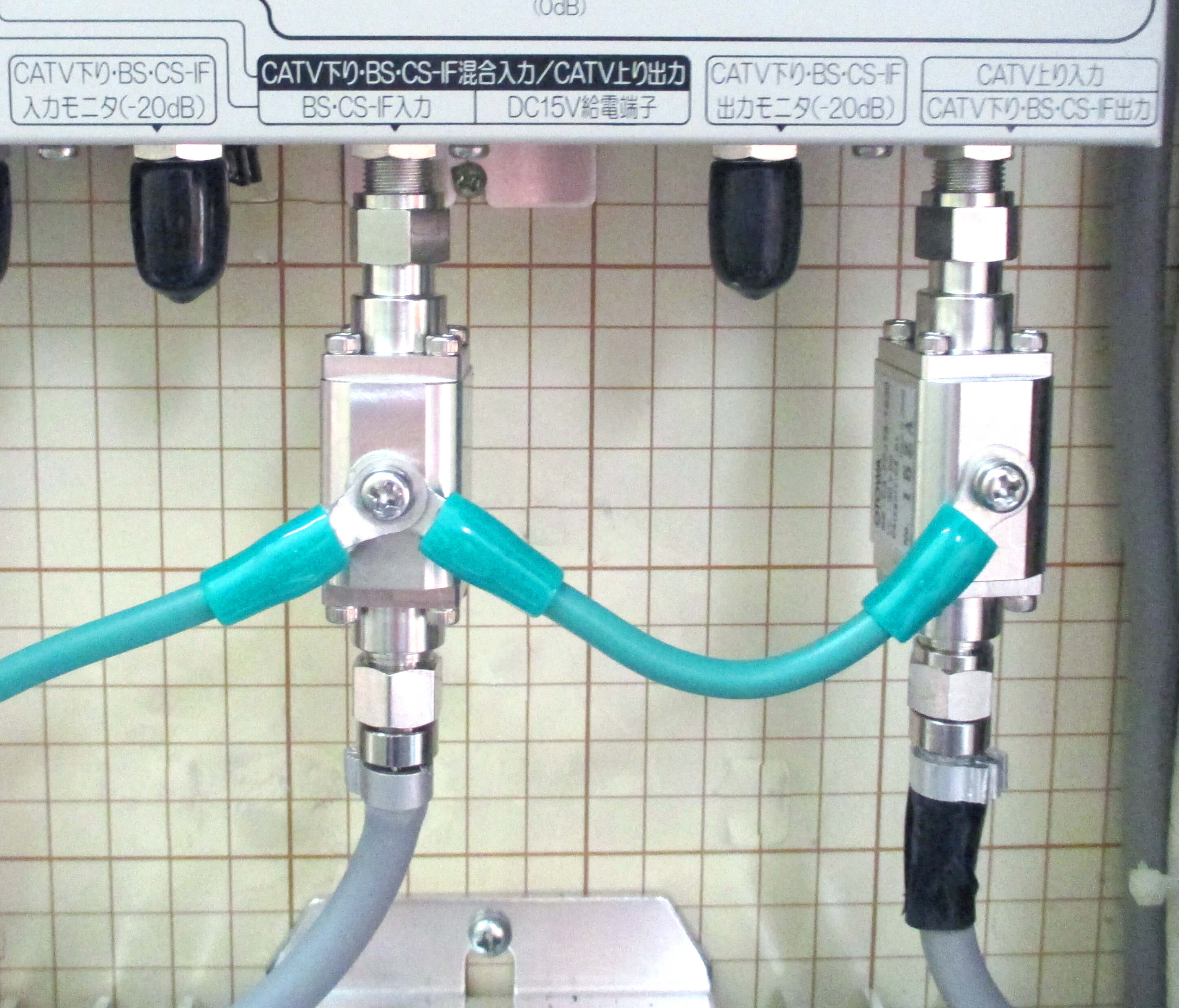

設置例

形式

CS-FPJ75-T230

特性表

形式 伝送周波数帯域 挿入損失 VSWR

コネクタ

インピーダンス 最大許容電力 最大連続使用
電圧Uc
電圧防護
レベル Up
インパルス耐久性注1) 定格電流
C2
(8/20μs)
D1
(10/350μs)
CS-FPJ75-T230 DC~2.15GHz 0.5dB以下 1.3以下 F型 75Ω 50W 30V DC 800V以下 20kA 2.5kA 1000mA
2.15GHz~2.7GHz 0.8dB以下 1.4以下
  • 注1)IECカテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 20kA(正負・各5回・計10回)、D1:10/350μs 2.5kA(正負・各1回・計2回)
  • 使用同軸ケーブルサイズ3C~10C

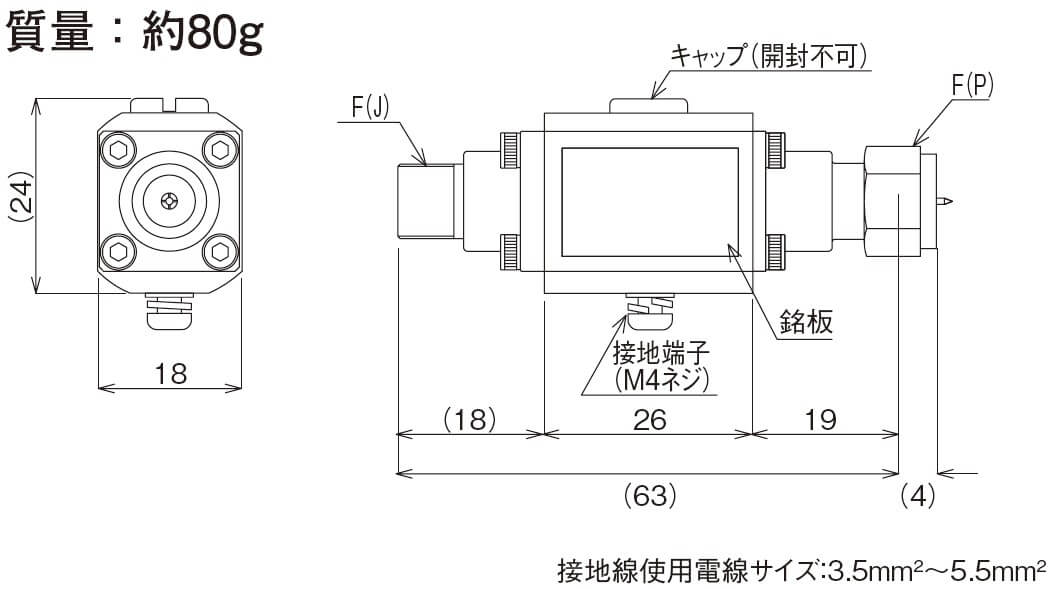

外形寸法図

TV同軸ケーブル用SPDとセットになる製品

同軸ケーブルSPD用DINレール取付キット

  • CS-DIN-KIT
  • CS-DIN-KIT
  • 同軸ケーブル用SPDをDINレールに取り付けるための組み立て式キット
