製品案内

SR-GV5J、SR-GV12J、SR-GV24J、SR-GV38JN

RS485回線用SPD

SR-GV5J、SR-GV12J、SR-GV24J、SR-GV38JN

  • 国土交通省 公共建築工事標準仕様書 適合品(SR-GV5J、SR-GV12J、SR-GV24J、SR-GV38JN)
    国土交通省 建築設備設計基準 適合品(SR-GV24J、SR-GV38JN)
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. RS485回線に対応
2. DINレール対応
3. プラグインタイプ(点検、交換容易)
4. SPD機能表示付き(SR-GV38JNは除く)
LEDランプが消灯し交換時期をお知らせすることにより、容易に点検できます。
※外部電源DC3〜5Vが必要です(別売品 LED点灯用電源 形式:SL-205A)
5. RoHS 規制物質対応
交換しやすいプラグインタイプ

交換しやすいプラグインタイプ

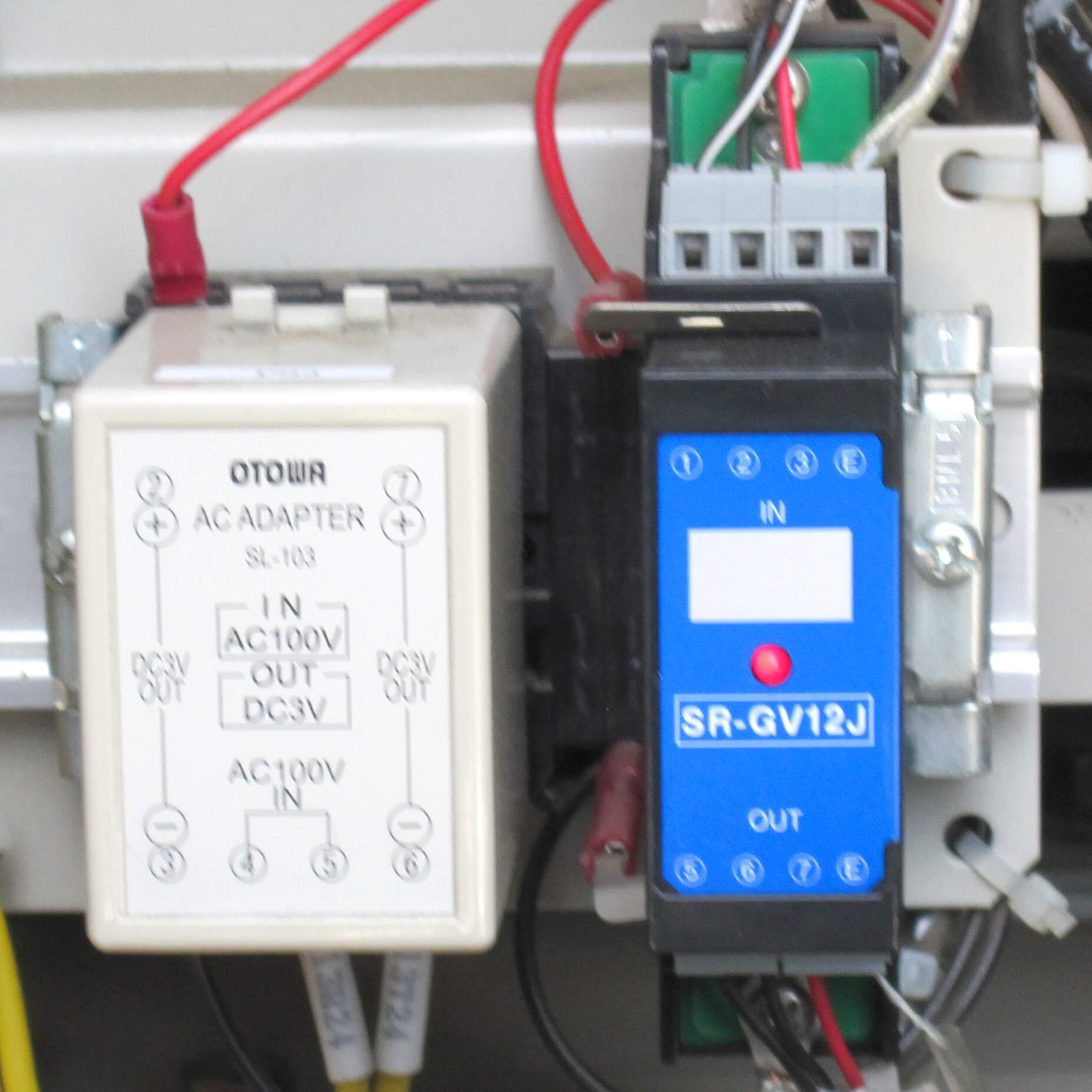

SPD機能表示ランプにより目視で機能確認

SPD機能表示ランプにより目視で機能確認

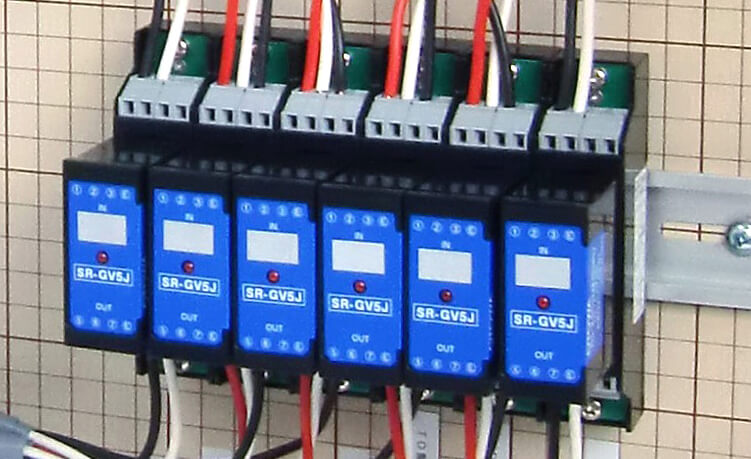

設置例

設置例

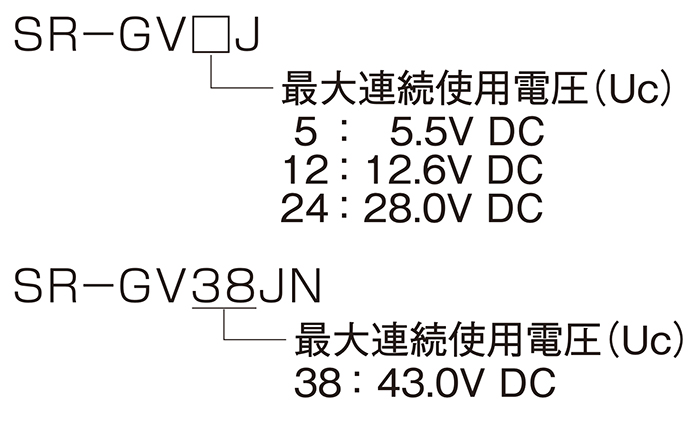

形式

SR-GV5J   最大連続使用電圧(Uc) 5.5V DC
SR-GV12J 最大連続使用電圧(Uc)12.6V DC
SR-GV24J 最大連続使用電圧(Uc)28.0V DC
SR-GV38JN 最大連続使用電圧(Uc)42.0V DC

特性表

形式 最大連続
使用電圧 Uc
定格電流 電圧防護レベル Up 残留電圧注1) 直列抵抗/線 インパルス耐久性注2)注3)

伝送周波数帯域注4)

挿入損失
線 間 対 地 間

C2

(8/20μs)

D1

(10/350μs)

SR-GV5J 5.5V DC 250mA 45V 400V以下 22V 10kA 5kA DC~140MHz

1.5dB以下

SR-GV12J 12.6V DC 250mA 55V 400V以下 32V 10kA 5kA DC~8MHz 1.5dB以下
SR-GV24J 28.0V DC 250mA 150V 400V以下 55V 10kA 5kA DC~80MHz 1.5dB以下
SR-GV38JN注5) 42.0V DC 250mA 200V 400V以下 60V 20kA 5kA DC~35MHz

1.5dB以下

  • 注1)8/20μs:5kA短絡回路電流印加時(C2)、10/350μs:2 .5kA短絡回路電流印加時(D1)
  • 注2)2線合計での表記ですので、各ライン(1線)の値は表記値の1/2になります。SR-GV38JNのみ、3線合計での表記ですので、各ライン(1線)の値は表記値の1/3になります。
  • 注3)カテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 10kA(正負・各5回・計10回)、D1:10/350μs 5kA(正負・各1回・計2回)
  • 注4)SR-GV5J,SR-GV24J 減衰1.5dB、特性インピーダンス600Ω、参考値
    SR-GV12J, SR-GV38JN 減衰1.5dB、特性インピーダンス100Ω、参考値
  • 注5)SPD機能表示なし

用途

通信線から侵入する雷サージから機器を保護。
SR-GV5J:RS485回線用
SR-GV12J:RS485回線用、RS422回線用※
SR-GV24J:RS485回線用、RS422回線用※、RS232C回線用
SR-GV38JN:大電流信号用(RS485回線用、RS422回線用※、RS232C回線用)

※RS422回線で使用する際は、本SPDを2台ご用意ください。また、最大連続使用電圧を超えないようにしてご使用ください。

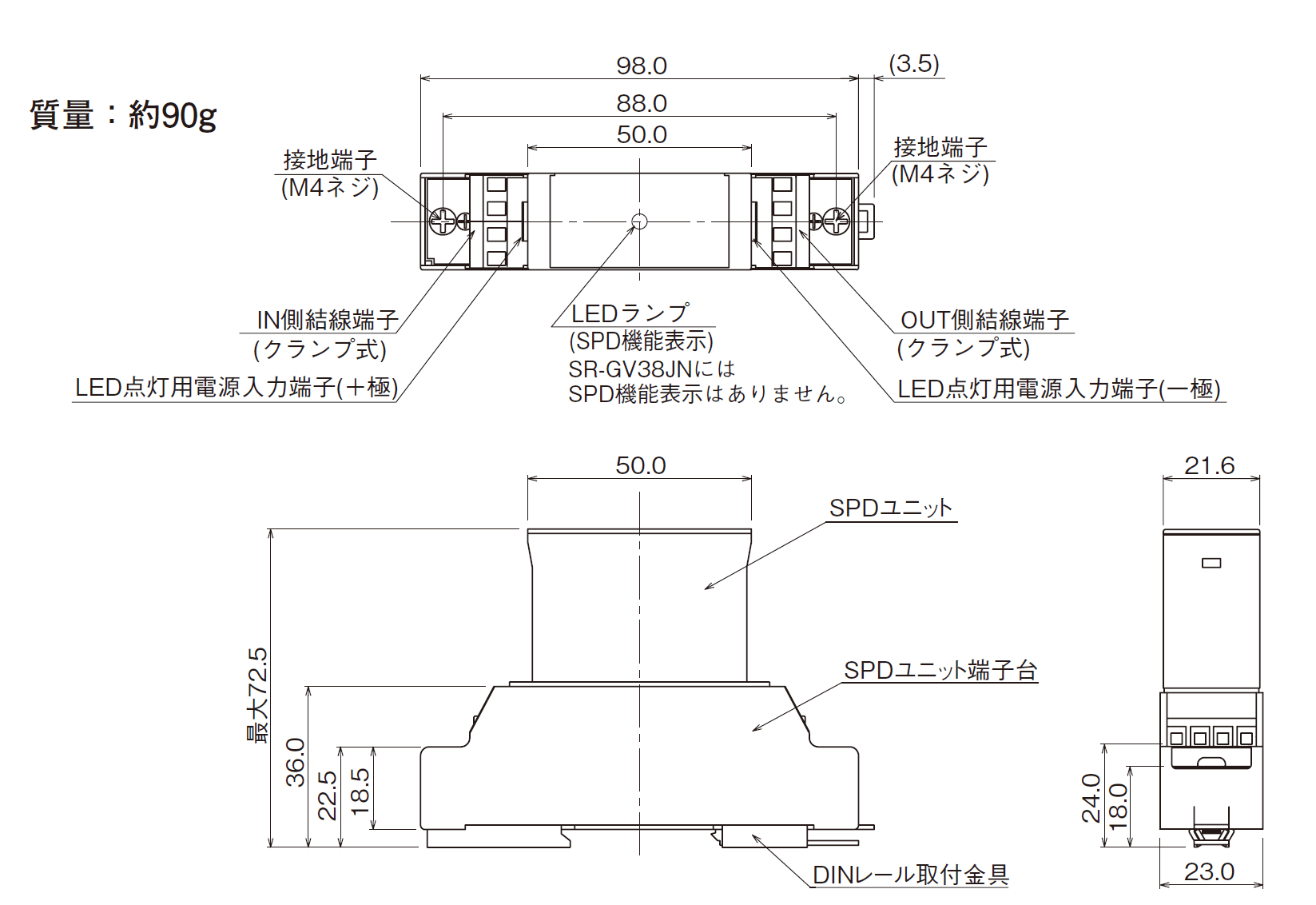

外形寸法図
