NFPA79対応装置用SPD

【UL認証】NFPA79対応 装置用SPD(サージアブソーバ)

LT-CNシリーズ

  • 欧州統合規格(EN)
    UL規格認証
    クラスⅡ(JIS C 5381-11)対応
    サージアブソーバ・サージプロテクタ
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. UL 1449 Listing認証取得/NFPA79対応
  • 米国向け産業機械のサージ保護要求NFPA79に対応し、米国輸出向け産業機械に取り付けできます。
  • NFPA79:2018年版より、米国では産業用機械にサージ保護が必須となります。過電圧からまだ十分に保護されていない安全関連回路のある産業用機械には、UL規格 Listing認証取得済みの本SPDが必要です。

2. 切り離し装置内蔵/SPD機能表示付き
  • ZnO素子劣化時の切り離し装置内蔵によりSPDの発煙・発火を防止
  • 切り離し機構のSPD機能表示付き
  • 機能表示窓により目視で機能確認
  • 3. コンパクトで省スペース化が可能
    • 線間と対地間の誘導雷サージを一台で保護する線間、対地間一体型
    • 多端子型素子の採用により業界最小を実現、200V用から500V用まで同一寸法
    4. 安心な雷サージ耐力
    • 最大放電電流 5kA(8/20μs)で、大きな雷サージにも壊れにくい
    • 1000A 500回の雷サージに耐え、長寿命
    5. 安全規格対応
    • ・EN 61643-11 TÜV認証取得(TÜV SÜD Japan)
    • ・IEC 61643-11
    • ・UL規格(UL 1449 Listing認証取得)/CSA規格(C22. 2 No. 269)認証取得・難燃材料(UL V-0)を使用
    6. RoHS規制物質対応

  • 難燃性、絶縁性に関する UL 認証を取得
  • 形式

    LT-CN12G801W  単相2線200V用
    LT-CN14G801W  単相2線400V用
    LT-CN32G801W  三相3線200V用
    LT-CN34G801W  三相3線400V用
    LT-CN35G102W  三相3線500V用

    特性表

    形式 LT-CN12G801W LT-CN14G801W LT-CN32G801W LT-CN34G801W LT-CN35G102W
    相数・線数 単相2線200V用 単相2線400V用 三相3線200V用注1) 三相3線400V用 三相3線500V用
    定格電圧 250V AC
    • 250V AC(対地間)
    • 430V AC(線間)
    Y結線 250V AC Y結線 430V AC Y結線 500V AC
    Δ結線 Δ結線 250V AC Δ結線 290V AC
    最大連続使用電圧(50/60Hz)Uc 275V AC
    • 280V AC(対地間)
    • 480V AC(線間)
    Y結線 275V AC Y結線 480V AC Y結線 550V AC
    Δ結線 Δ結線 280V AC Δ結線 320V AC
    公称放電電流(8/20μs) In 2500A 2500A 2500A 2500A 2500A
    最大放電電流(8/20μs) Imax 5000A 5000A 5000A 5000A 5000A
    電圧防護レベル注2) Up 1.5kV 1.8kV 1.5kV 1.8kV 2.0kV
    UR短絡電流定格 SCCR 5kA注3) 5kA 5kA 5kA 5kA
    動作開始電圧注4) 線間 540V±10% 940V±10% 540V±10% 940V±10% 1100V±10%
    使用温度範囲 −20℃〜+60℃
    外郭の保護等級 IP20
    • 注1)単相3線100/200V回路でも使用可能です。
    • 注2)公称放電電流Inを印加時の値。
    • 注3)LT-CN12G801WをTYPE2として使用する場合は、3相Δ結線から供給される単相200V回路にのみ適用可能となります。
    • 注4)直流1mA印加時の動作開始電圧を示す。

    用途

    電源から侵入する雷サージから機器を保護(誘導雷対応)。
    クラスⅡ対応電源用SPD(避雷器、アレスタ)。
    工作機器などの機器に内蔵して使用(製品内蔵)。単相2線、単相3線、三相3線、1φ2W、1φ3W、3φ3W、AC200V、AC400V、AC500V

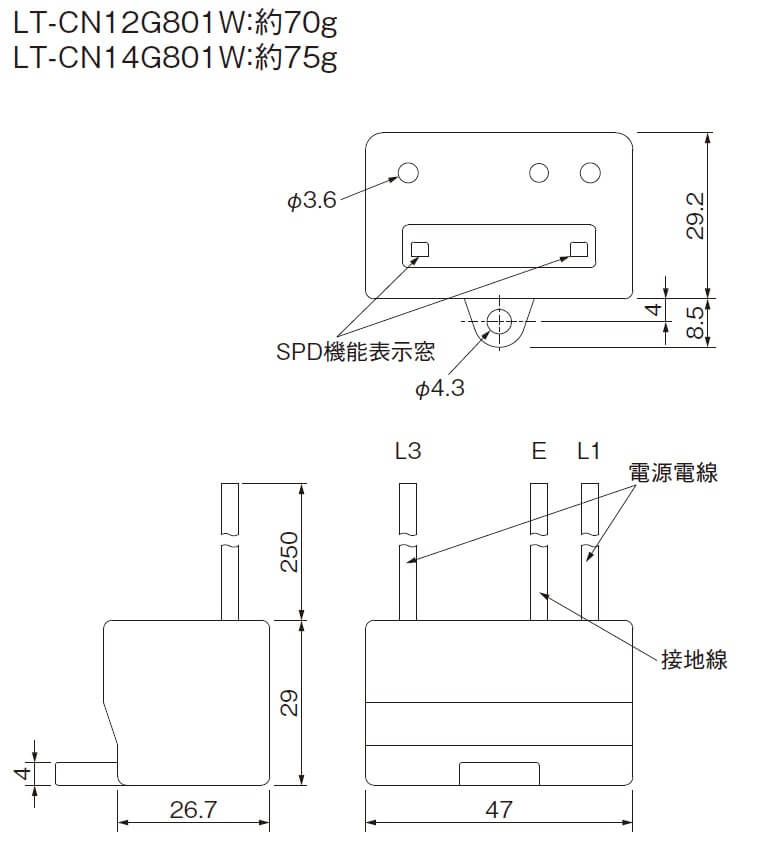

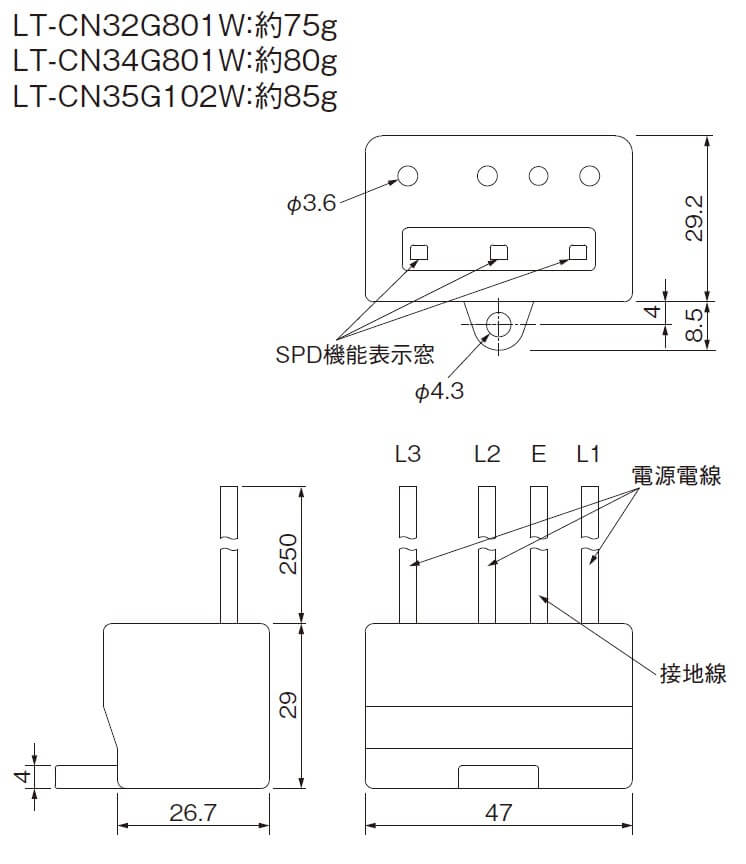

    外形寸法図

    NFPA79対応 装置用SPD
    NFPA79対応 装置用SPD
