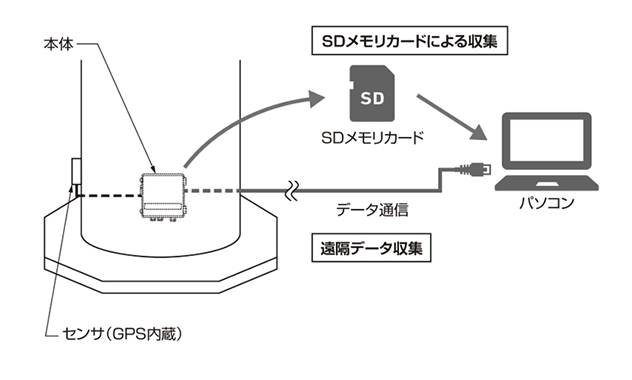

使用例：センサ（鉄塔外面）
使用例：本体（鉄塔内面）
経産省が通知した『発電用風力設備の技術基準の解釈 (改正20220616保局第1号)』に「風車への雷撃があった場合に直ちに風車を停止することができるように、非常停止装置等を施設すること」と明記されています。風車直撃雷検出装置はこの通達に適応した製品です。
出典：経済産業省ウェブサイト（https://www.meti.go.jp/policy/safety_security/industrial_safety/law/files/20220624-1.pdf）
| 形式 | LDW−MS45 | |
|---|---|---|
| センサタイプ | 磁界センサ | |
| 適用鉄塔径 | 4.0〜4.5m | |
| 電源 | AC90〜240V(50/60Hz)、DC12V ※AC90〜240VとDC12V同時印加時は AC90〜240Vが優先 |
|
| 消費電力 | 10W以下 | |
| 電流検出周波数帯域 | 1kHz〜100kHz ±3dB | |
| 最小検出電流値 | ±1kA | |
| 最大測定電流値 | ±100kA | |
| 観測時間 | 約0.6秒 | |
| 時刻 | GPS（センサに内蔵） | |
| アラーム | 設定範囲 | 1〜10kA（1kA刻み） |
| 出力 | アラーム電流値以上の雷撃検出で無電圧 c接点 1秒間(×2接点) |
|
| 記録 | 媒体 | SDメモリカード（2GB） |
| 記録数 | 最大999件 | |
| 記録内容 | 記録番号、落雷時刻、極性、最大電流値、アラーム出力の有無 | |
| 表示 | 表示内容 | 記録番号、落雷時刻、極性、最大電流値 |
| 使用環境 | 屋外:センサ（GPS内蔵） 屋内:本体 |
|
| 使用温度範囲 | センサ（GPS内蔵） | ー30°C〜＋60°C |
| 本体 | ー20°C〜＋60°C | |
| 質量 | 本体:約4.0kg センサ(GPS内蔵):約1.5kg |
|
