GL-B6SDG5-T, GL-B6SDG5

6.6kV 5kA配電用避雷器 重耐塩用

GL-B6SDG5-T, GL-B6SDG5

  • 東北地区仕様は、LAコネクタ接続タイプをご指定ください。
    国土交通省 公共建築工事標準仕様書 適合品
    塩害・塵埃・多湿地区用
    JEC-2374
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 優れた耐汚損特性
  • ・碍管構造がダブルスカートになっているため、
     汚損の進行が少なく、ほとんど漏れ電流が流れません。
  • ・汚損時でも、放電特性に影響がほとんどありません。
2. ZnO素子の非直線抵抗性により無続流
苛酷な雷サージの保護用として適しています。
3. 優れた保護性能
制限電圧がJEC規格値より十分低いため、保護範囲が拡大されます。
4. 無保守、無点検で長期間使用が可能
完全密封構造のため、保守・点検がほとんど不要です。
設置例

設置例

形式

GL-B6SDG5-T  電線直付タイプ
GL-B6SDG5   LAコネクタ接続タイプ
定格電圧 4.2kV 用(GL-B3SDG5-T、GL-B3SDG5)もご用意しています。

特性表

種別 重耐塩用
定格電圧 8.4kV
公称電圧 6.6kV
公称放電電流 5000A
商用周波放電開始電圧 13.9kV以上
雷インパルス
放電開始電圧
標準 30kV以下[33kV以下]
0.5μs 33kV以下[38kV以下]
商 用 周 波 耐 電 圧(碍管部のみ) 22kV
雷インパルス耐電圧(碍管部のみ) 60kV
制限電圧 8/20μs, 2500A 22kV以下
8/20μs, 5000A 24kV以下[30kV以下]
雷サージ動作責務(8/20μs,5000A) 同極性・逆極性各5回
放電耐量 雷インパルス大電流
(4/10μs)
65kA 2回
方形波インパルス電流
(2ms)
200A 18回[150A 18回]
汚損試験(等価塩分付着密度0.50mg/cm2 JEC-2374準拠
質量 約4.7kg
使用状態 周囲温度 -20℃~+40℃
標高1000m以下
  • 〔 〕内はJEC規格値

用途

雷サージから配電設備を保護。
直列ギャップ付き、磁器がいし形、酸化亜鉛形避雷器(アレスタ、LA)

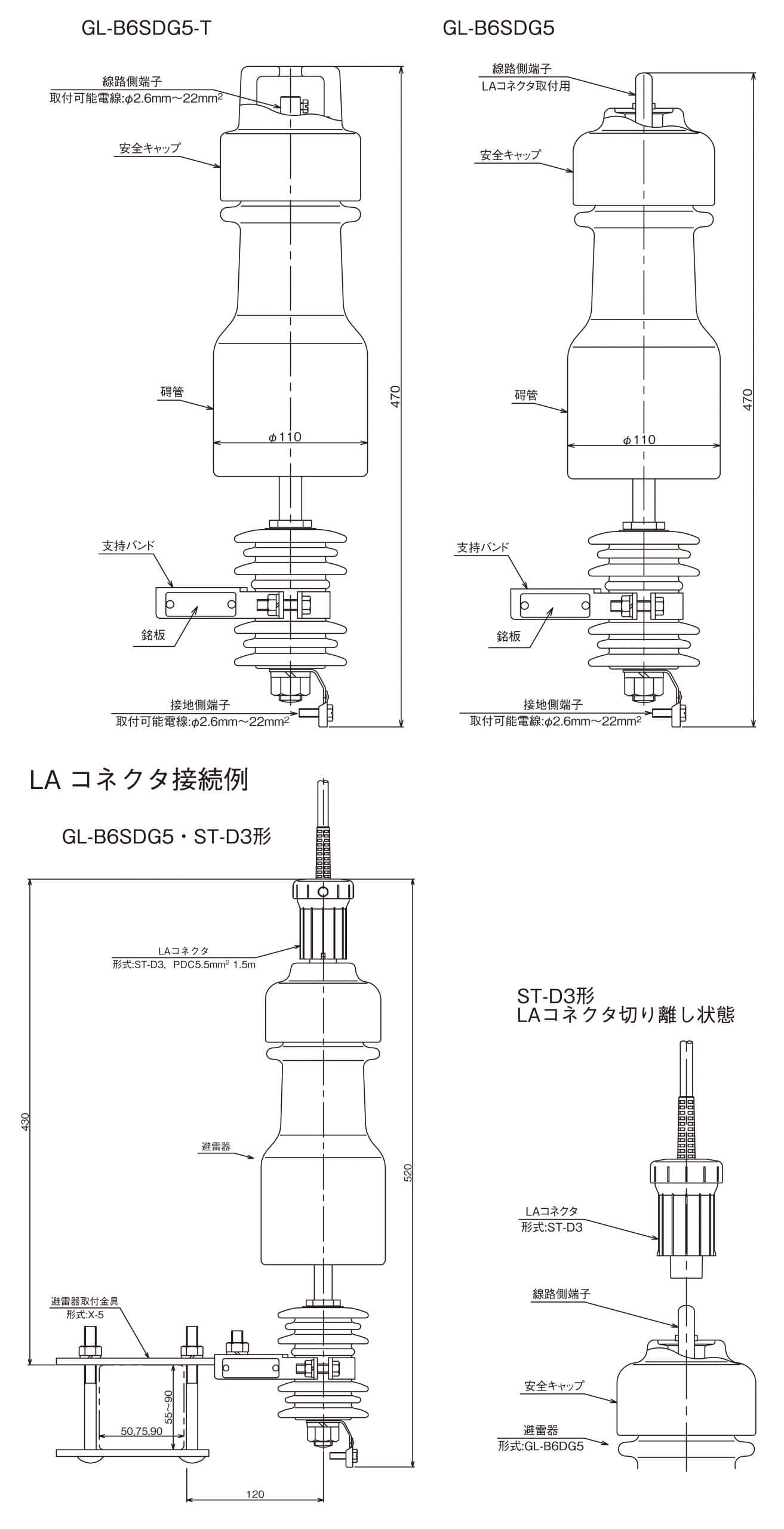

外形寸法図

GL-B6SDG5-T, GL-B6SDG5

6.6kV 5kA配電用避雷器 重耐塩用とセットになる製品

ST-D3

LAコネクタ 避雷器接続端子

  • ST-D3
  • ST-D3
  • 避雷器の保守や点検作業が安全・簡単に実施可能

この製品の詳細を見る
