GL-B6SG

6.6kV 5kA配電用避雷器 一般・耐塩共用

GL-B6SG-T, GL-B6SG

  • 激雷地区、塩害地区用
    国土交通省 公共建築工事標準仕様書 適合品
    JEC-2374
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 激雷地区用
放電耐量が大きいため、雷の多い地域や山間部の使用に適しています。
2. ZnO素子の非直線抵抗性により無続流
苛酷な雷サージの保護用として適しています。
3. 優れた保護性能
制限電圧がJEC規格値より十分低いため、保護範囲が拡大されます。
4. 無保守、無点検で長期間使用が可能
完全密封構造のため、保守・点検がほとんど不要です。

形式

GL-B6SG-T 電線直付タイプ
GL-B6SG LAコネクタ接続タイプ
  • 定格電圧 4.2kV用(GL-B3SG-T, GL-B3SG)もご用意しています。
  • GL-6SGより形式変更いたしました。
  • 特性表

    種別 一般・耐塩共用
    定格電圧 8.4kV
    公称電圧 6.6kV
    公称放電電流 5000A
    商用周波放電開始電圧 13.9kV以上
    雷インパルス
    放電開始電圧
    標準 30kV以下[33kV以下]
    0.5μs 33kV以下[38kV以下]
    商 用 周 波 耐 電 圧(碍管部のみ) 22kV
    雷インパルス耐電圧(碍管部のみ) 60kV
    制 限 電 圧 8/20μs,2500A 22kV以下
    8/20μs, 5000A 24kV以下[30kV以下]
    雷サージ動作責務(8/20μs, 5000A) 同極性・逆極性各5回
    放電耐量 雷インパルス大電流
    (4/10μs)
    65kA 2回
    方形波インパルス電流
    (2ms)
    200A 18回[150A 18回]
    汚損試験(等価塩分付着密度0.35mg/cm2 JEC-2374準拠
    質量 約3kg
    使用状態 周囲温度 -20℃~+40℃
    標高1000m以下
    • [ ]内はJEC規格値

    用途

    雷サージから配電設備を保護。
    直列ギャップ付き、磁器がいし形、酸化亜鉛形避雷器(アレスタ、LA)

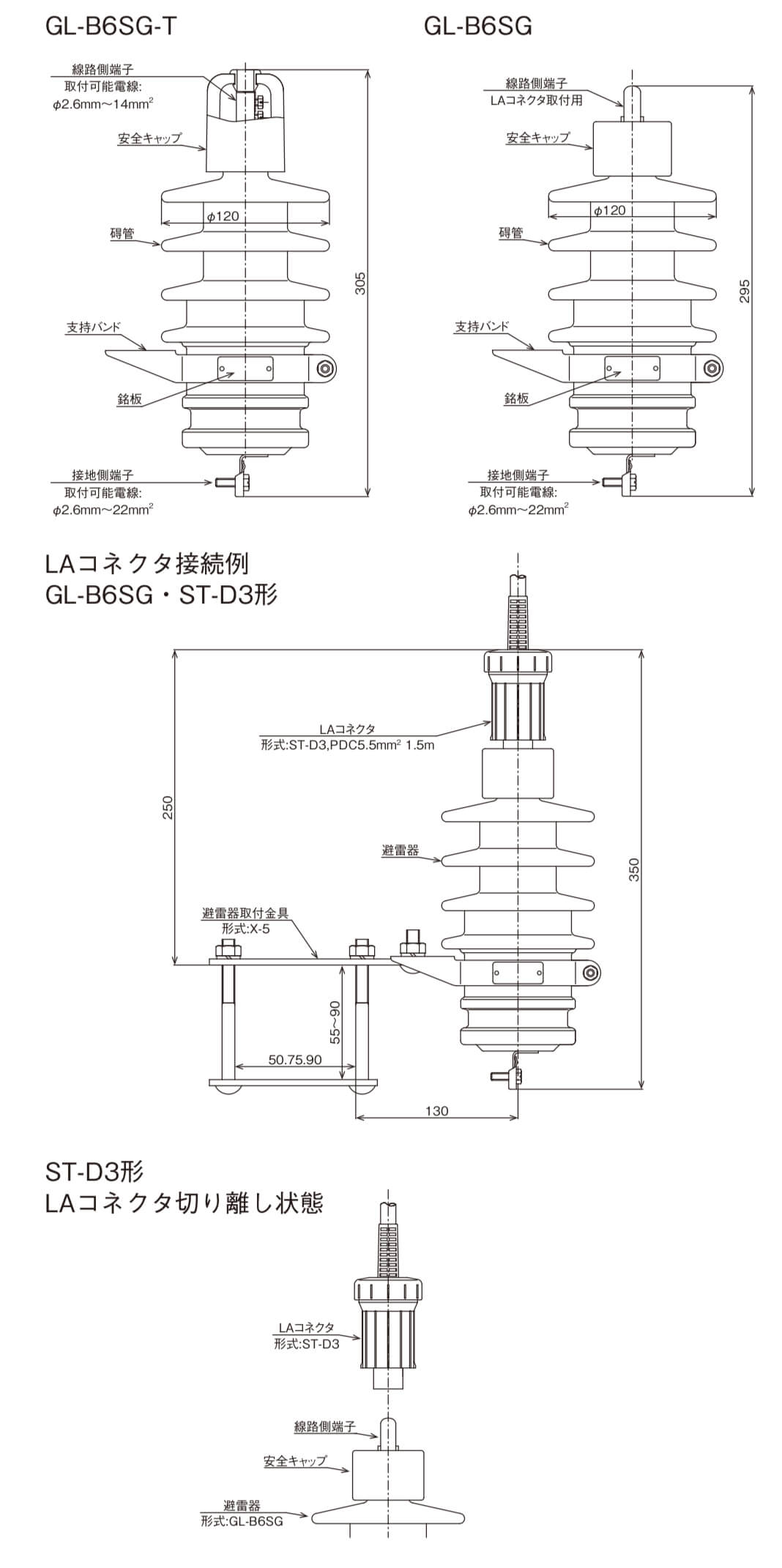

    外形寸法図

    GL-B6SG-T

    6.6kV 5kA配電用避雷器 一般・耐塩共用とセットになる製品

    ST-D3

    LAコネクタ 避雷器接続端子

    • ST-D3
    • ST-D3
    • 避雷器の保守や点検作業が安全・簡単に実施可能
