製品案内

GLS-B6D-N, GLS-B6D-T, GLS-6M

6.6kV 10kA配電用避雷器

GLS-B6D-N, GLS-B6D-T, GLS-6M

  • 激雷地区用
    国土交通省 公共建築工事標準仕様書 適合品
    JEC-2374
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 優れた耐汚損特性
2. 優れた応答特性
直列ギャップを有しないため、放電の遅れが無いので、雷サージに対し応答特性が良い。
設置例

設置例

形式

GLS-B6D-N  屋外用(耐塩用)
GLS-B6D-T  屋内用
GLS-6M    屋内据置用
  • 定格電圧 4.2kV用(GLS-B3D-N, GLS-B3D-T, GLS-3M)もご用意しています。
  • GLS-6DからGLS-B6D-NまたはGLS-B6D-Tへ形式変更いたしました。
  • 特性表

    定格電圧 8.4kV
    公称電圧 6.6kV
    公称放電電流 10000A
    動作開始電圧 14.3kV以上
    商用周波耐電圧(碍管部のみ) 22kV
    雷インパルス耐電圧(碍管部のみ) 60kV
    制限電圧 急峻雷インパルス(1/2.5μs, 10000A) 36kV以下
    雷インパルス(8/20μs, 10000A) 33kV以下
    開閉インパルス(30/80μs, 1000A) 33kV以下
    雷サージ動作責務 8/20μs, 10000A 同・逆極性各5回
    開閉サージ放電耐量 クラスD 異常なし
    熱安定性評価 異常なし
    汚損試験(等価塩分付着密度0.35mg/cm2 JEC-2374準拠
    放圧 31.5kA
    耐劣化性 異常なし
    質量 約8.5kg
    (GLS-6Mのみ約10.0kg)
    使用状態 周囲温度-20℃~+40℃
    標高1000m以下

    用途

    雷サージから配電設備を保護。
    ギャップレス、磁器がいし形、酸化亜鉛形避雷器(アレスタ、LA)

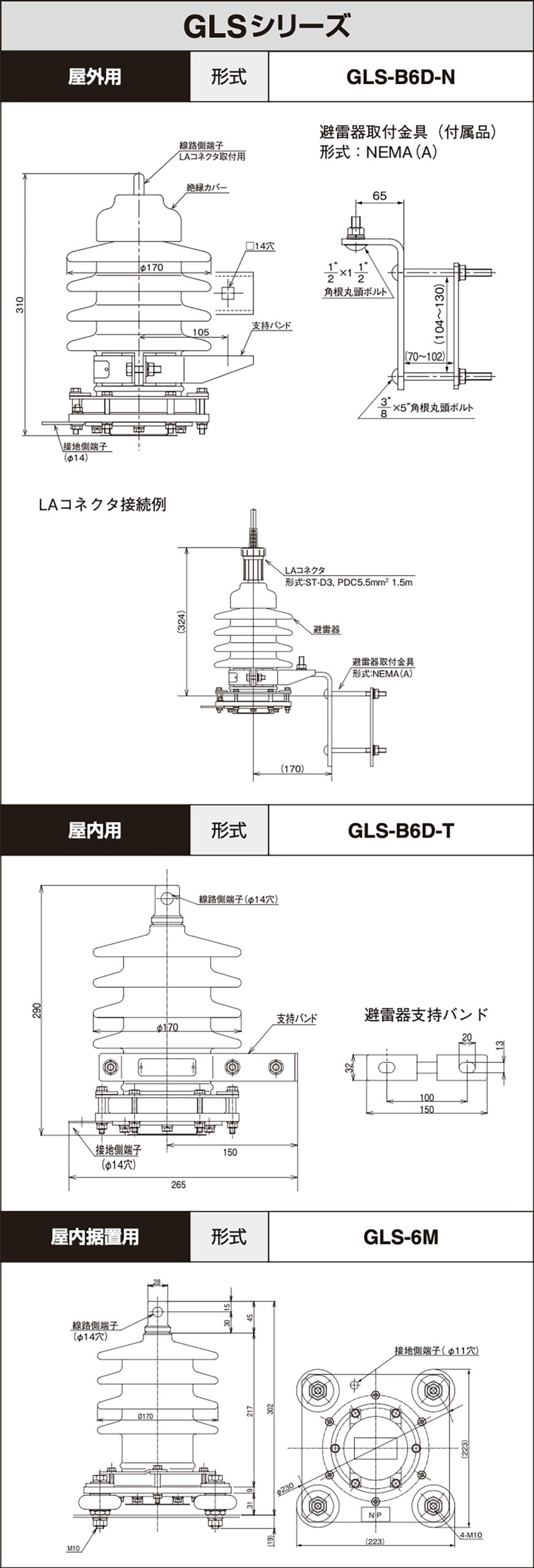

    外形寸法図

    GLS-B6D-N, GLS-B6D-T, GLS-6M

    6.6kV 10kA配電用避雷器とセットになる製品

    ST-D3

    LAコネクタ 避雷器接続端子

    • ST-D3
    • ST-D3
    • 避雷器の保守や点検作業が安全・簡単に実施可能

    この製品の詳細を見る
