6.6kV 配電用避雷器 一般用

GL-B6G-T,GL-B6G

  • 関東・東北地区仕様は、LAコネクタ接続タイプをご指定ください。
    国土交通省 公共建築工事標準仕様書 適合品
    JEC-2374, JEC-2371, JEC-203
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. ZnO素子の非直線抵抗性により無続流
苛酷な雷サージの保護用として適しています。
2. 優れた保護性能
制限電圧がJEC規格値より十分低いため、保護範囲が拡大されます。
3. 無保守、無点検で長期間使用が可能
完全密封構造のため、保守・点検がほとんど不要です。

形式

特性表

種別 一般用
定格電圧 8.4kV
公称電圧 6.6kV
公称放電電流 2500A
商用周波放電開始電圧 13.9kV以上

雷インパルス

放電開始電圧

標準 30kV以下[33kV以下]
0.5μs 33kV以下[38kV以下]
商用周波耐電圧(碍管部のみ) 22kV
雷インパルス耐電圧(碍管部のみ) 60kV
制限電圧(8/20μs, 2500A) 24kV以下[33kV以下]
雷サージ動作責務(8/20μs, 2500A) 同極性・逆極性各5回
放電耐量 雷インパルス大電流
(4/10μs)
30kA 2回[10kA 2回]
方形波インパルス電流
(2ms)
100A 20回[75A 20回]
質量 約1.5kg
使用状態 周囲温度 -20℃~+40℃
標高1000m以下
  • [ ]内はJEC規格値

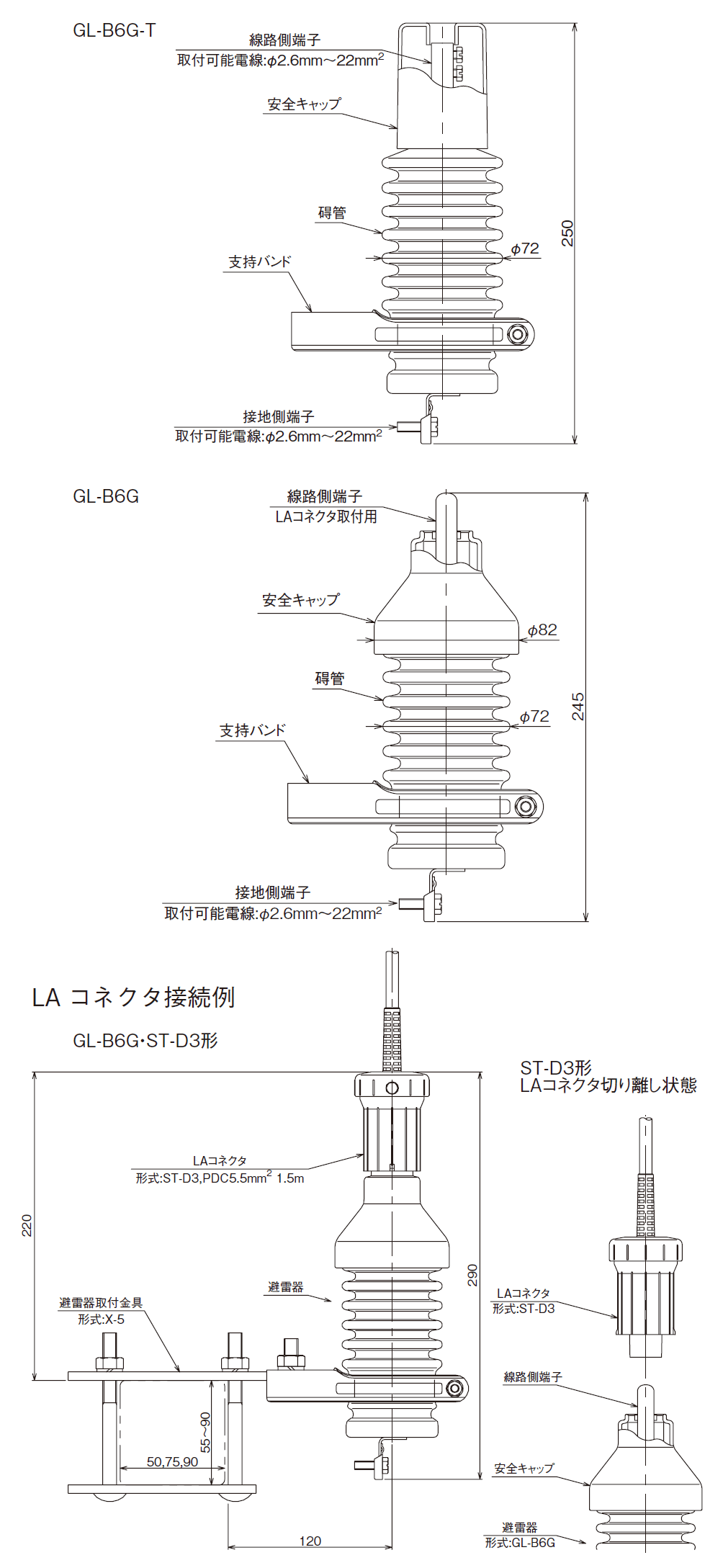

外形寸法図

6.6kV 配電用避雷器 一般用とセットになる製品

LAコネクタ 避雷器接続端子

  • ST-D3
  • ST-D3
  • 避雷器の保守や点検作業が安全・簡単に実施可能
