製品案内

6.6kV配電用避雷器 重耐塩用

GL-B6DG5-T,GL-B6DG5

  • 東北地区仕様は、LAコネクタ接続タイプをご指定ください。
    国土交通省 公共建築工事標準仕様書 適合品
    塩害・塵埃・多湿地区に使用
    JEC-2374, JEC-2371 , JEC-203
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 優れた耐汚損特性
  • 碍管構造がダブルスカートになっているため、汚損の進行が少なく、ほとんど漏れ電流が流れません。
  • 汚損時でも、放電特性に影響がほとんどありません。
2. ZnO素子の非直線抵抗性により無続流
苛酷な雷サージの保護用として適しています。
3. 優れた保護性能
制限電圧がJEC規格値より十分低いため、保護範囲が拡大されます。
4. 無保守、無点検で長期間使用が可能
完全密封構造のため、保守・点検がほとんど不要です。

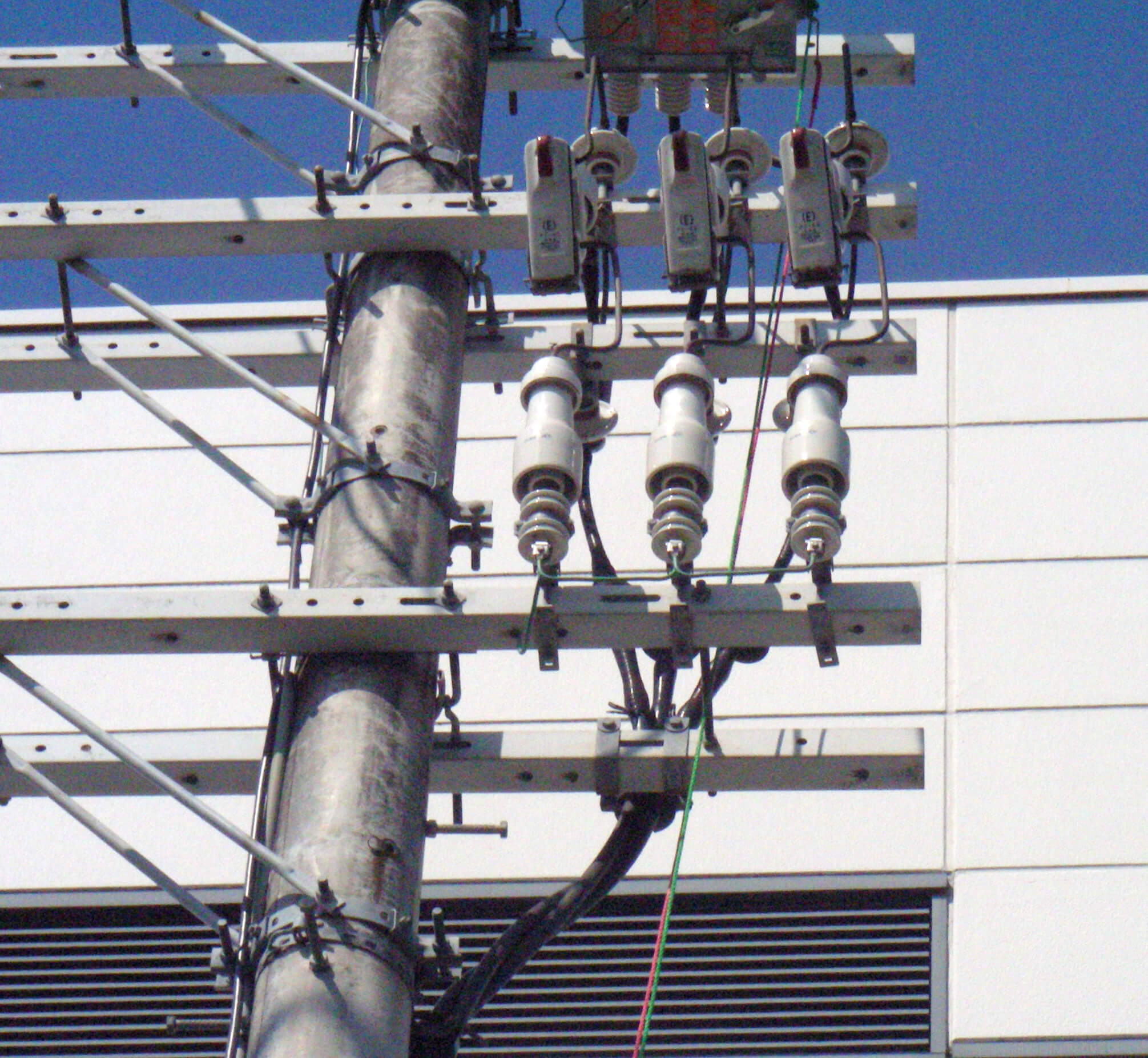

設置例

形式

特性表

種別 重耐塩用
定格電圧 8.4kV
公称電圧 6.6kV
公称放電電流 2500A
商用周波放電開始電圧 13.9kV以上
雷インパルス
放電開始電圧
標準 30kV以下[33kV以下]
0.5μs 33kV以下[38kV以下]
商 用 周 波 耐 電 圧(碍管部のみ) 22kV
雷インパルス耐電圧(碍管部のみ) 60kV
制 限 電 圧(8/20μs,2500A) 24kV以下[33kV以下]
雷サージ動作責務(8/20μs,2500A) 同極性・逆極性各5回
放電耐量 雷インパルス大電流
(4/10μs)
30kA 2回[10kA 2回]
方形波インパルス電流
(2ms)
100A 20回[75A 20回]
汚損試験(等価塩分付着密度0.50mg/cm2 JEC-2371,JEC-203準拠
質量 約4.5kg
使用状態 周囲温度 -20℃~+40℃
標高1000m以下
  • 〔 〕内はJEC規格値

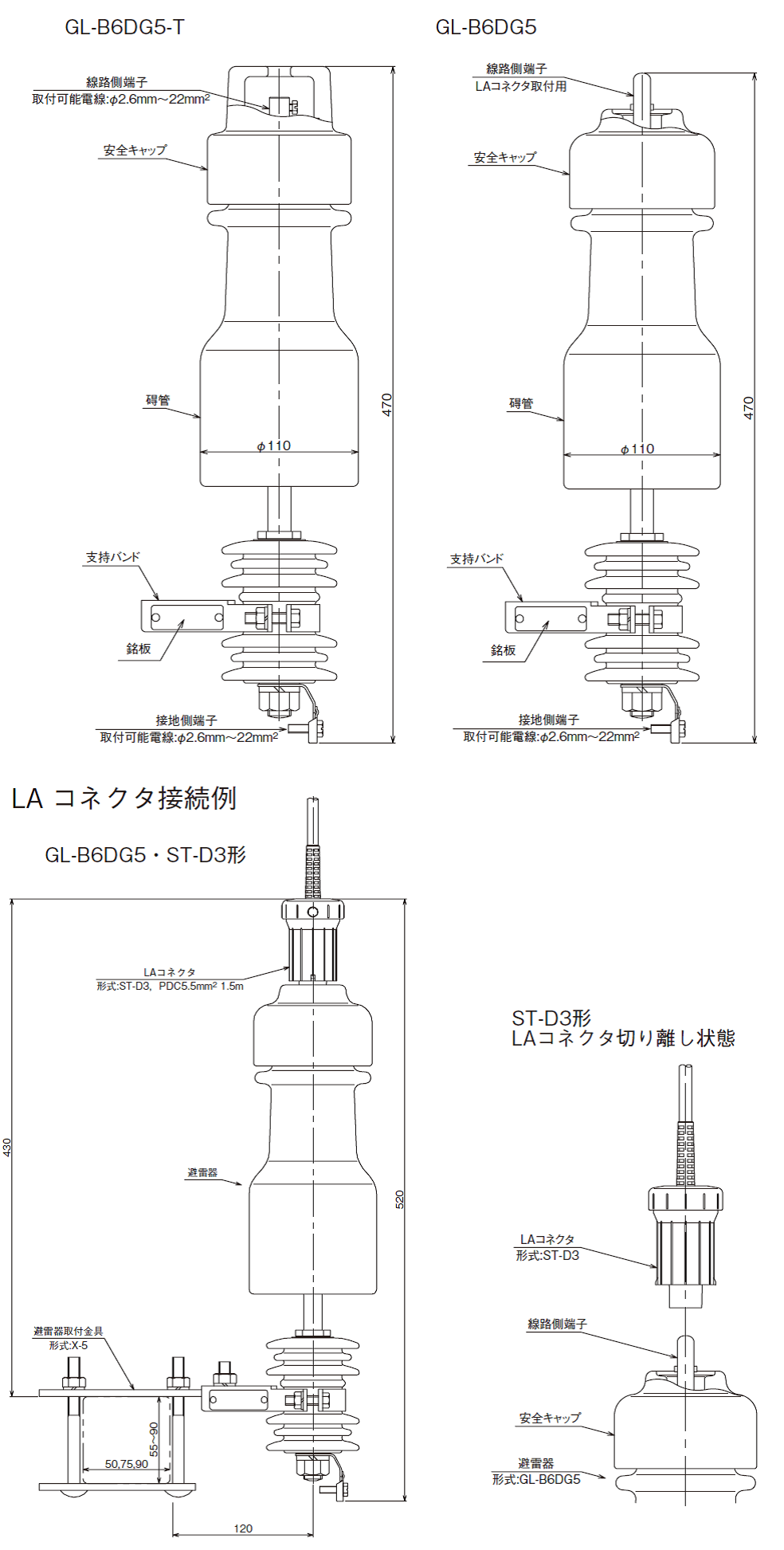

外形寸法図

6.6kV配電用避雷器 重耐塩用とセットになる製品

LAコネクタ 避雷器接続端子

  • ST-D3
  • ST-D3
  • 避雷器の保守や点検作業が安全・簡単に実施可能

この製品の詳細を見る
