4K・8K対応TV同軸ケーブル用SPD

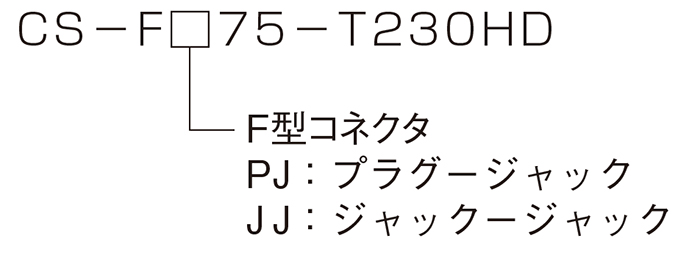

CS-FJJ75-T230HD

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. TVアンテナから侵入する雷サージから機器を保護
2. 4K・8K放送、地上デジタルテレビ放送、BS放送、CS放送に対応
3. RoHS規制物質対応

特性表

形式 伝送周波数帯域 挿入損失 VSWR コネクタ インピーダンス 最大許容電力 最大連続使用
電圧 Uc
電圧防護
レベル Up
インパルス耐久性注1) 定格電流
C2(8/20μs) D1(10/350μs)
CS-FJJ75-T230HD DC ~ 2150MHz 0.3dB以下 1.3以下 F型 75Ω 50W 80V DC 650V以下 15kA 2.5kA 2000mA
2150MHz~ 2602MHz 0.4dB以下 1.4以下
2602MHz ~ 3224MHz 0.8dB以下 2.0以下
  • 注1)IECカテゴリC2、D1に対応。インパルス耐久性C2:8/20μs 15kA(正負・各5回・計10回)、D1:10/350μs 2.5kA(正負・各1回・計2回)
    ※使用同軸ケーブルサイズ S-5C-FB相当以上

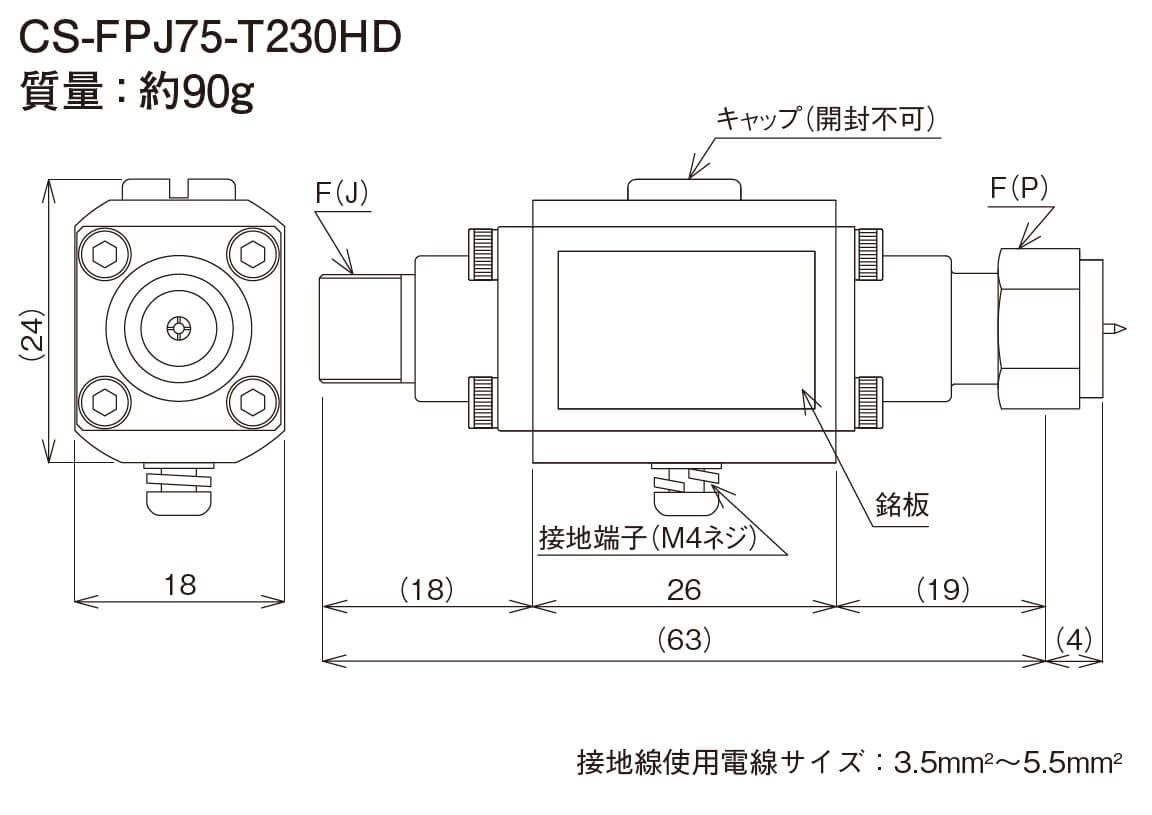

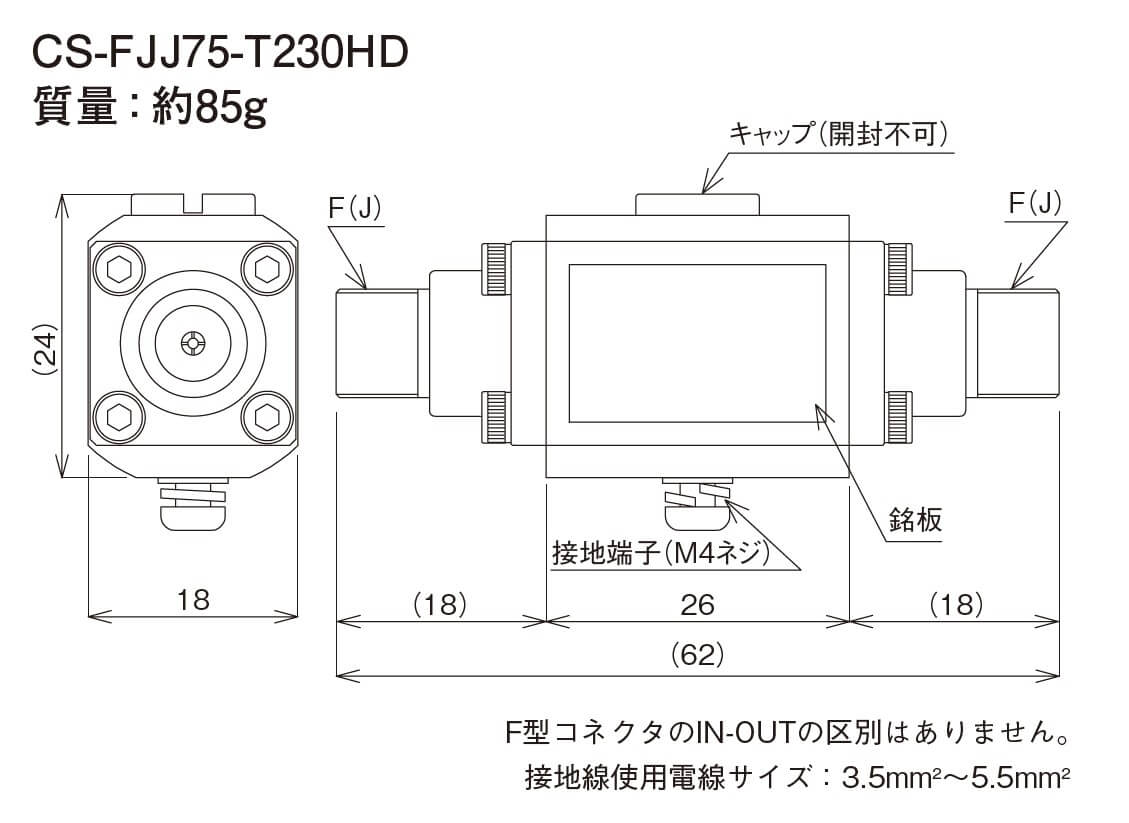

外形寸法図

4K・8K対応TV同軸ケーブル用SPDとセットになる製品

同軸ケーブルSPD用DINレール取付キット

  • CS-DIN-KIT
  • CS-DIN-KIT
  • 同軸ケーブル用SPDをDINレールに取り付けるための組み立て式キット
