MPGLシリーズ
定格電圧(50Hzまたは60Hz) | 28kV | ||||
---|---|---|---|---|---|
公称電圧 | 22kV | ||||

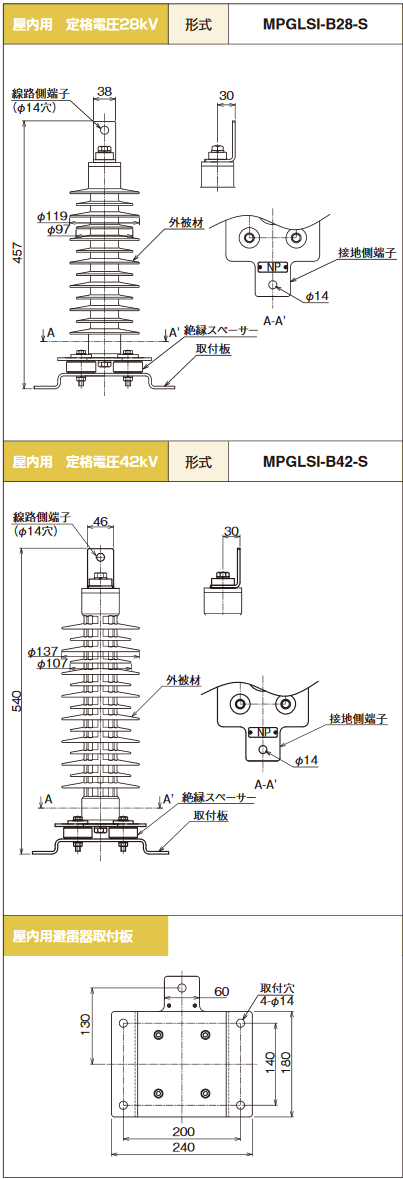

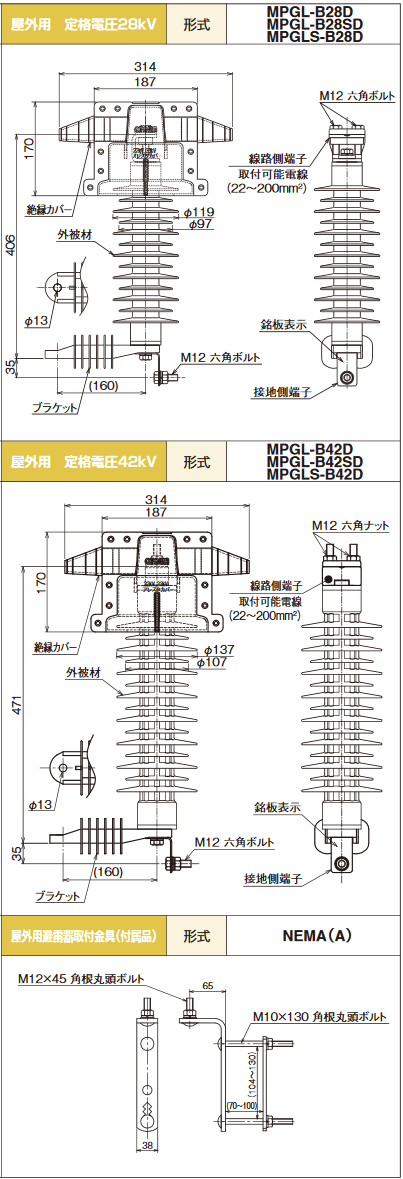

形式 | MPGL-B28D | MPGL-B28SD | MPGLS-B28D | MPGLSI-B28-S | |

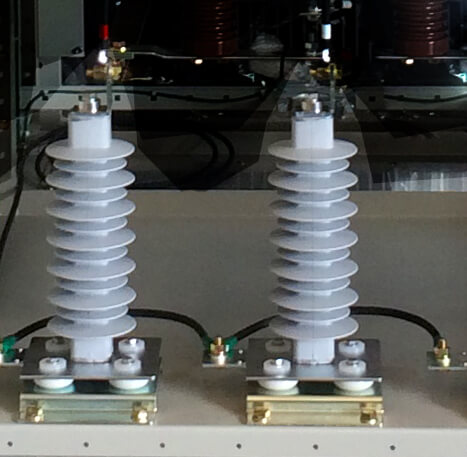

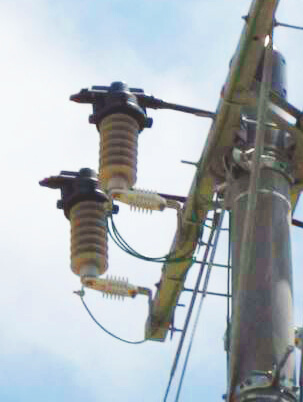

種別 | 屋外(一般・重耐塩共用) | 屋内 | |||
公称放電電流 | 2.5kA | 5kA | 10kA | 10kA | |
動作開始電圧 | 39.6kV以上 | ||||
商用周波耐電圧( 外被のみ) | 50kV | ||||
雷インパルス耐電圧( 外被のみ) | 150kV | ||||
制限電圧 | 1/2.5μs | 116kV以下(2500A) | 110kV以下(5000A) | 103kV以下(10000A) | 103kV以下(10000A) |
8/20μs | 105kV以下(2500A) | 100kV以下(5000A) | 94kV以下(10000A) | 94kV以下(10000A) | |
30/80μs | - | - | 90kV以下(1000A) | 90kV以下(1000A) | |
雷サージ動作責務 | 8/20μs | 同極性・逆極性 各5回 | |||
開閉サージ放電耐量 | クラスD | - | - | 異常なし | 異常なし |
熱安定性評価 | 異常なし | 異常なし | 異常なし | 異常なし | |
放圧 | - | - | 25kA | 25kA | |
汚損試験(等価塩分付着密度0.50mg/cm2) | JEC-2374準拠 | - | |||
質量 | 約4.5kg | 約7kg | |||
使用状態 | 周囲温度-20℃~+40℃ 標高1000m以下 |
定格電圧(50Hzまたは60Hz) | 42kV | ||||
---|---|---|---|---|---|
公称電圧 | 33kV | ||||
形式 | MPGL-B42D | MPGL-B42SD | MPGLS-B42D | MPGLSI-B42-S | |
種別 | 屋外(一般・重耐塩共用) | 屋内 | |||
公称放電電流 | 2.5kA | 5kA | 10kA | 10kA | |
動作開始電圧 | 59.4kV以上 | ||||
商用周波耐電圧( 外被のみ) | 70kV | ||||
雷インパルス耐電圧( 外被のみ) | 200kV | ||||
制限電圧 | 1/2.5μs | 176kV以下(2500A) | 160kV以下(5000A) | 154kV以下(10000A) | 154kV以下(10000A) |
8/20μs | 160kV以下(2500A) | 145kV以下(5000A) | 140kV以下(10000A) | 140kV以下(10000A) | |
30/80μs | - | - | 120kV以下(1000A) | 120kV以下(1000A) | |
雷サージ動作責務 | 8/20μs | 同極性・逆極性 各5回 | |||
開閉サージ放電耐量 | クラスD | - | - | 異常なし | 異常なし |
熱安定性評価 | 異常なし | 異常なし | 異常なし | 異常なし | |
放圧 | - | - | 40kA | 40kA | |
汚損試験(等価塩分付着密度0.50mg/cm2) | JEC-2374準拠 | - | |||
質量 | 約6kg | 約8kg | |||
使用状態 | 周囲温度-20℃~+40℃ 標高1000m以下 |
