GL-B28AJ, GL-B28SJ, GL-B42SJ, GL-B28AD, GL-B28SD, GL-B42SD

22kV, 33kV特高配電用避雷器

GL-B28AJ, GL-B28SJ, GL-B42SJ, GL-B28AD, GL-B28SD, GL-B42SD

  • JEC-2374
  • JISクラスⅠ・Ⅱ

特長

1. 優れた応答特性
直列ギャップを有しないため、放電の遅れが無いので、雷サージに対し応答特性が良い。
2. 制限電圧が低く保護能力が高い

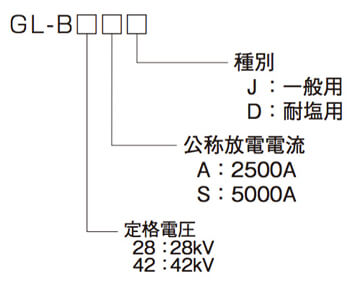

形式

GL-B28AJ, GL-B28SJ, GL-B42SJ, GL-B28AD, GL-B28SD, GL-B42SD

特性表

種別 一般用 耐塩用
形式 GL-B28AJ GL-B28SJ GL-B42SJ GL-B28AD GL-B28SD GL-B42SD
定格電圧 28kV 42kV 28kV 42kV
公称電圧 22kV 33kV 22kV 33kV
公称放電電流 2500A 5000A 2500A 5000A
動作開始電圧 40kV以上[39.6kV以上] 60kV以上[59.4kV以上] 40kV以上[39.6kV以上] 60kV以上[59.4kV以上]
商用周波耐電圧( 碍管部のみ) 50kV 70kV 50kV 70kV
雷インパルス耐電圧(碍管部のみ) 150kV 200kV 150kV 200kV
制限電圧 1/2.5μs, 2500A 115kV以下[116kV以下] 110kV以下 115kV以下[116kV以下] 110kV以下
1/2.5μs, 5000A 160kV以下 160kV以下
8/20μs, 2500A 105kV以下 105kV以下
8/20μs, 5000A 100kV以下 145kV以下 100kV以下 145kV以下
雷サージ
動作責務
8/20μs, 2500A 同極性・逆極性 各5回 同極性・逆極性 各5回
8/20μs, 5000A 同極性・逆極性 各5回 同極性・逆極性 各5回
熱安定性評価 異常なし 異常なし 異常なし 異常なし 異常なし 異常なし
放電耐量 方形波インパルス電流(2ms) 100A 18回[75A 18回] 200A 18回[150A 18回] 100A 18回[75A 18回] 200A 18回[150A 18回]
汚損試験(等価塩分付着密度0.35mg/cm2 JEC-2374準拠
質量 約13kg 約13.5kg 約20kg 約14kg 約14.5kg 約20kg
使用状態 周囲温度 -20℃~+40℃ 標高1000m以下

用途

雷サージから配電設備を保護。
ギャップレス、磁器がいし形、特別高圧用の酸化亜鉛形避雷器(アレスタ、LA)

外形寸法図

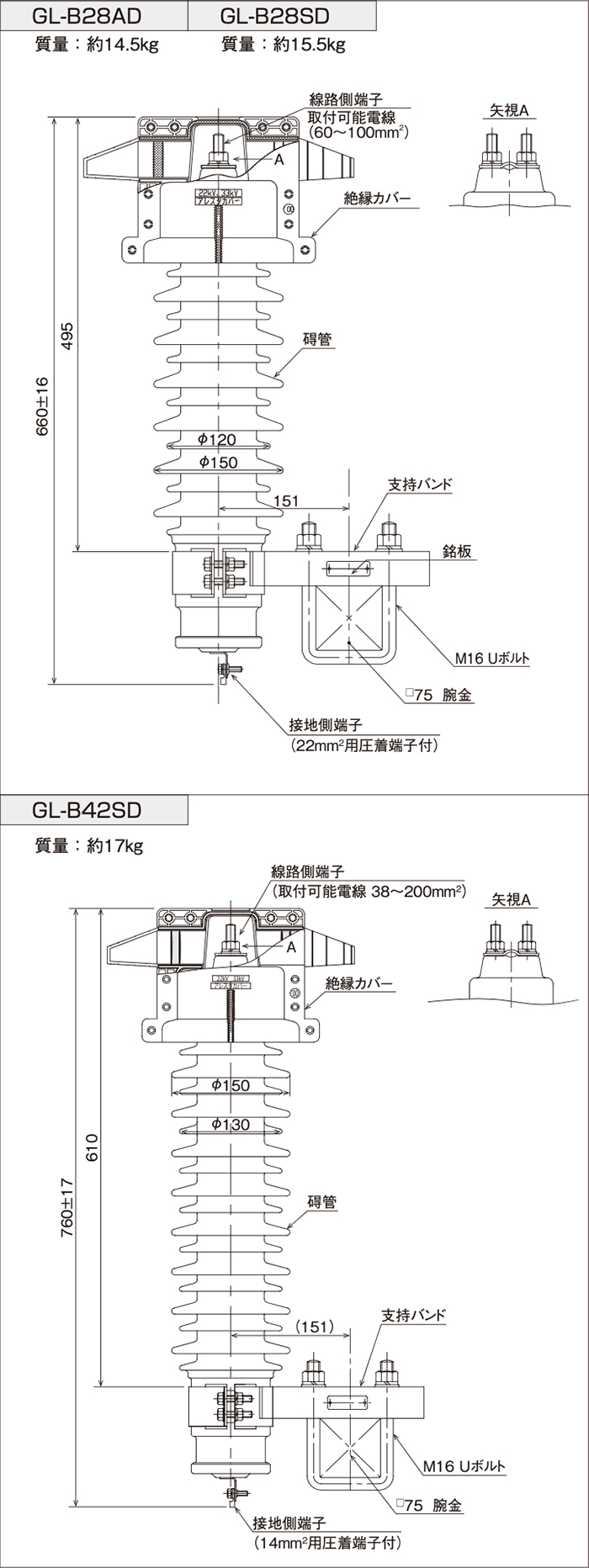

GL-B28AJ, GL-B28SJ, GL-B42SJ, GL-B28AD, GL-B28SD, GL-B42SD

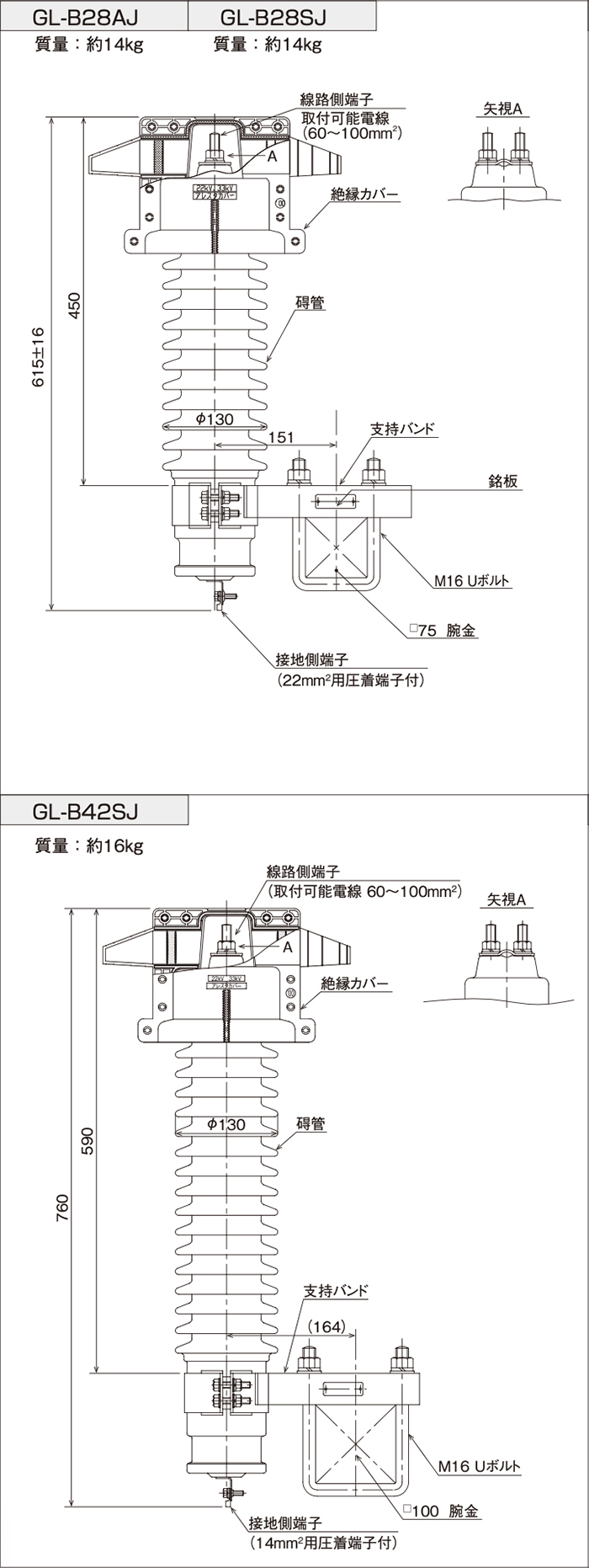

GL-B28AJ, GL-B28SJ, GL-B42SJ, GL-B28AD, GL-B28SD, GL-B42SD
