GL-15DR

1500V 直流電車線路用避雷器

GL-15DR

  • 直流(DC)電車線路専用の酸化亜鉛形避雷器

特長

1. 直流電車線路専用の避雷器
直流公称電圧は1500V、放電開始電圧は9kV以上です。
2. ZnO素子の非直線抵抗性により無続流
苛酷な雷サージ保護用として適しています。
3. 無保守、無点検で長期間使用が可能
完全密封構造のため、保守・点検がほとんど不要です。

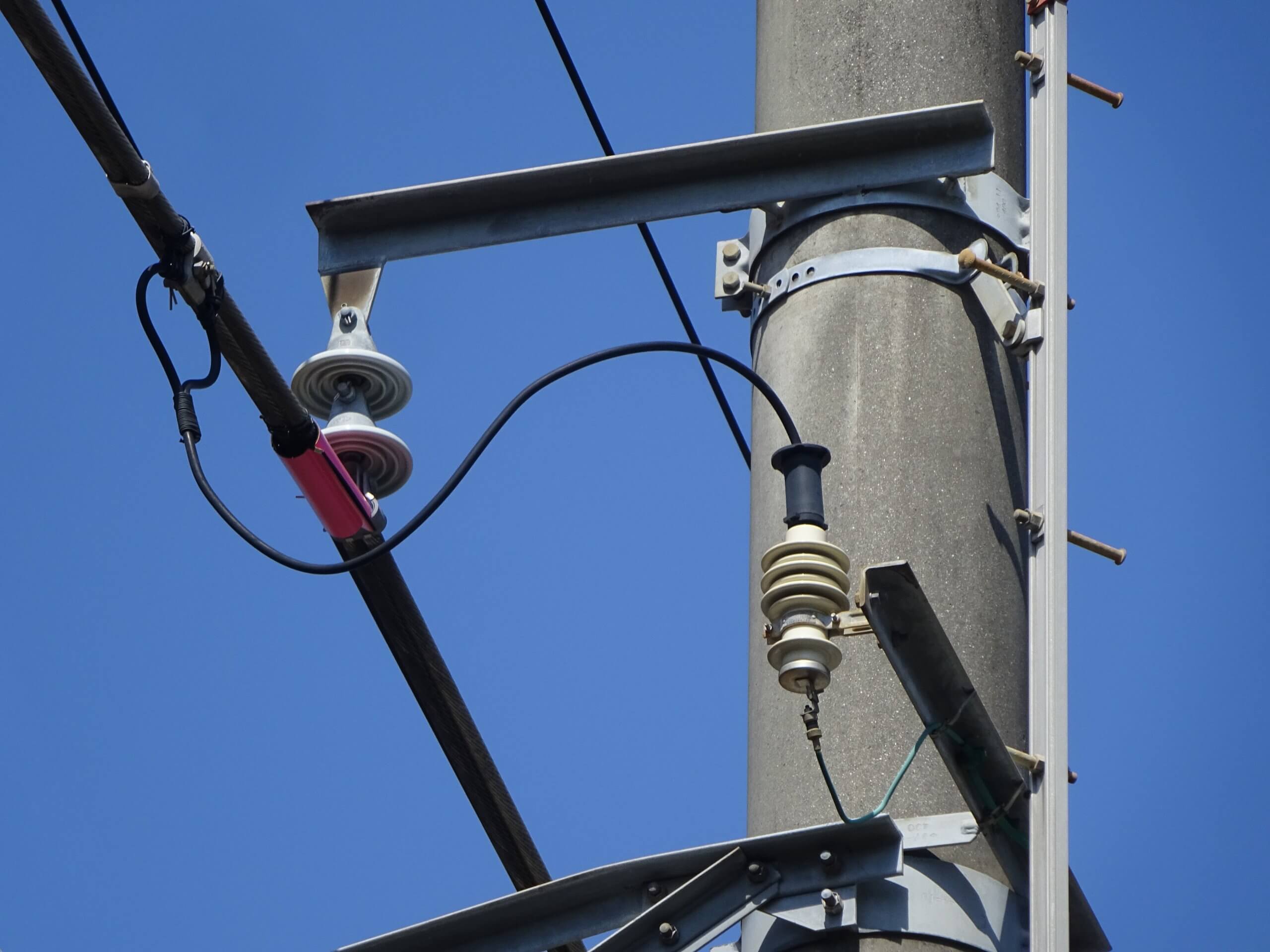

設置例

設置例

設置例

設置例

形式

GL-15DR(直列ギャップ式)
直列ギャップなしタイプ(GL-15DNR,GL-15DL2)もご用意しています。

特性表

形式 GL-15DR
直流公称電圧 1500V
直流許容端子電圧 1800V
直流放電開始電圧 9kV以上
雷インパルス
放電開始電圧
標 準 25kV以下
0.5μs 29kV以下
商用周波耐電圧(碍管部のみ) 20kV
雷インパルス耐電圧(碍管部のみ) 50kV(1.2/50μs)
制限電圧 8/20μs, 3000A 25kV以下
4/10μs, 5000A 28kV以下
雷サージ動作責務(8/20μs, 1000A) 同極性・逆極性各5回
放電耐量 雷インパルス大電流
(4/10μs)
30kA 2回
方形波インパルス電流
(2ms)
100A 20回
質量 約2.5kg(本体のみ)
使用状態 周囲温度 -20℃~+40℃
標高1000m以下

用途

直列ギャップ付き、磁器がいし形、直流(DC)電車線路専用の酸化亜鉛形避雷器(アレスタ、LA)

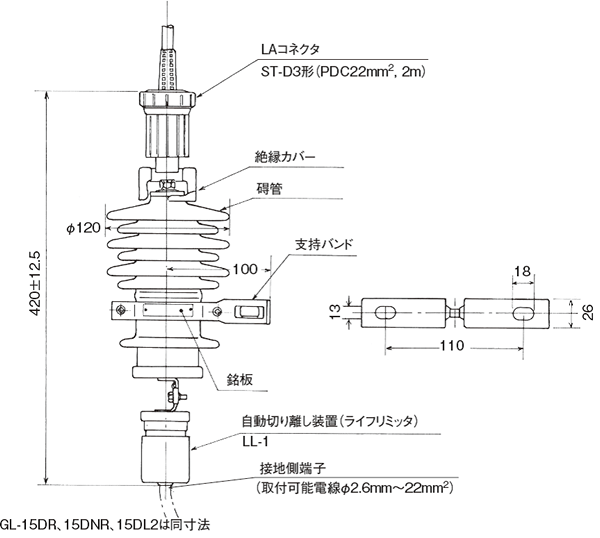

外形寸法図

GL-15DR

1500V 直流電車線路用避雷器とセットになる製品

ST-D3

LAコネクタ 避雷器接続端子

  • ST-D3
  • ST-D3
  • 避雷器の保守や点検作業が安全・簡単に実施可能

この製品の詳細を見る

LL-1

ライフリミッタ 避雷器切り離し装置

  • LL-1
  • LL-1
  • 劣化した避雷器を自動的に切り離し、系統の地絡事故を防ぐ

この製品の詳細を見る
