単相2線式250V AC 小型・汎用ノイズフィルタ

特長

1. 従来品比で取付面積が40%減を実現、体積は 30%小型化

2. 高周波帯域においても優れた減衰性能を実現

1MHz以上の高周波帯域の減衰性能を大幅に改善

3. ネジアップ端子採用によるネジ脱落防止機能

4. DINレール対応のアタッチメントもオプション完備

5. 安全規格も各種認証取得

6. RoHS規制物質対応

形式

NF2010A-SUM　　定格電流10A

NF2020A-SUM　　定格電流20A

特性表

形式	NF2010A-SUM	NF2020A-SUM
定格電圧	単相2線式　250V AC（50/60Hz）
定格電流	10A	20A
耐電圧	2000V ACまたは2830V DC　1分間（ 線間ー対地間）
漏洩電流	0.6mA max 250V AC 60Hz（by UL1283）
使用温度範囲	−25℃〜＋55℃
安全規格	CSA C22.2 No.8（c-UL）/UL1283/EN60939
耐振性	周波数：10Hz〜55Hz　加速度：9.8m/s2

用途

スイッチング電源、汎用インバータ、半導体製造装置、 工作機械、工業用ロボット、医療電子機器、CVCFなど の電源装置、エレベータ電源、工場電源など

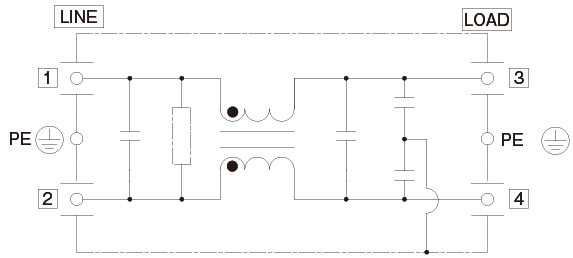

回路図

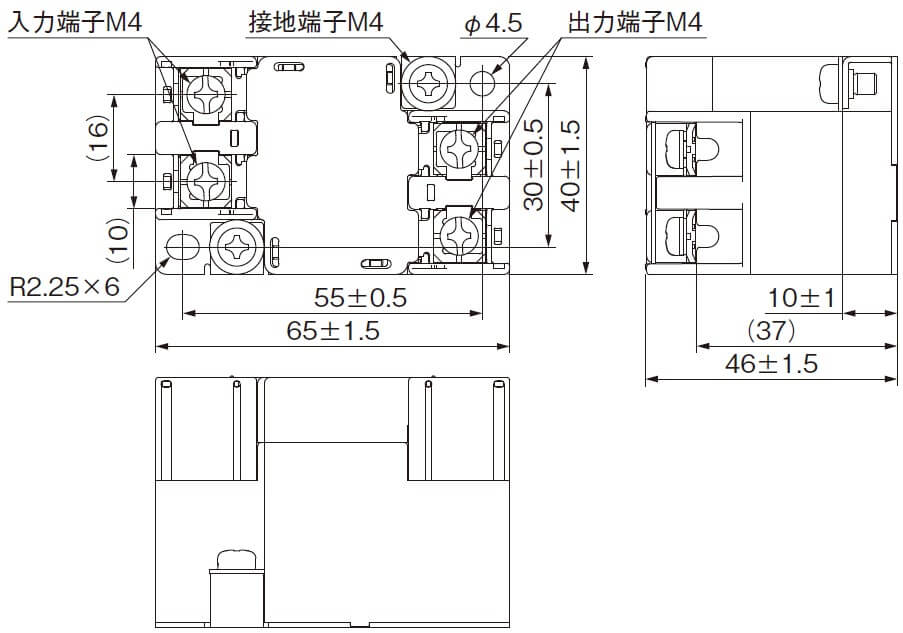

外形寸法図

別売品
