三相3線式500V AC 省スペースブック型ノイズフィルタ

特長

1. 国内電源/欧州電源用低漏洩電流タイプ

2. 同クラスにおいて取付底面積最小

従来ブック型ノイズフィルタよりも更に小型化と軽量化を達成しました。

3. 耐飽和特性に優れ、ノイズ低減効果を維持

4. 最適化のための回路定数変更が可能

別途お問い合わせください。

5. RoHS規制物質対応

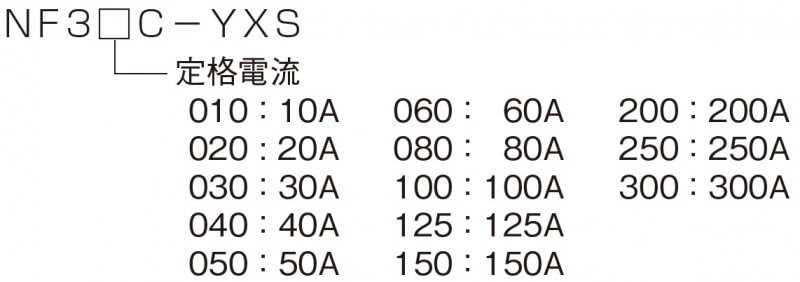

形式

特性表

形式	NF3010C-YXS	NF3020C-YXS	NF3030C-YXS	NF3040C-YXS	NF3050C-YXS	NF3060C-YXS	NF3080C-YXS	NF3100C-YXS	NF3125C-YXS	NF3150C-YXS	NF3200C-YXS	NF3250C-YXS	NF3300C-YXS
定格電圧	三相3線式　500V AC（528V AC max）（50/60Hz）
定格電流	10A	20A	30A	40A	50A	60A	80A	100A	125A	150A	200A	250A	300A
耐電圧	2000V ACまたは2830V DC　1分間（ 線間ー対地間）
漏洩電流	10-150A：5mA max 400V AC 50Hz、200-300A：10mA max 400V AC 50Hz（ by UL1283）
使用温度範囲	−20℃〜＋50℃
安全規格	UL1283/EN60939-2
耐振性	周波数：10Hz〜55Hz　加速度：9.8m/s2

用途

半導体製造装置、工作機械、汎用インバータ、サーボなどの応用装置、CVCFなどの電源装置、エレベータ電源、 工場電源など

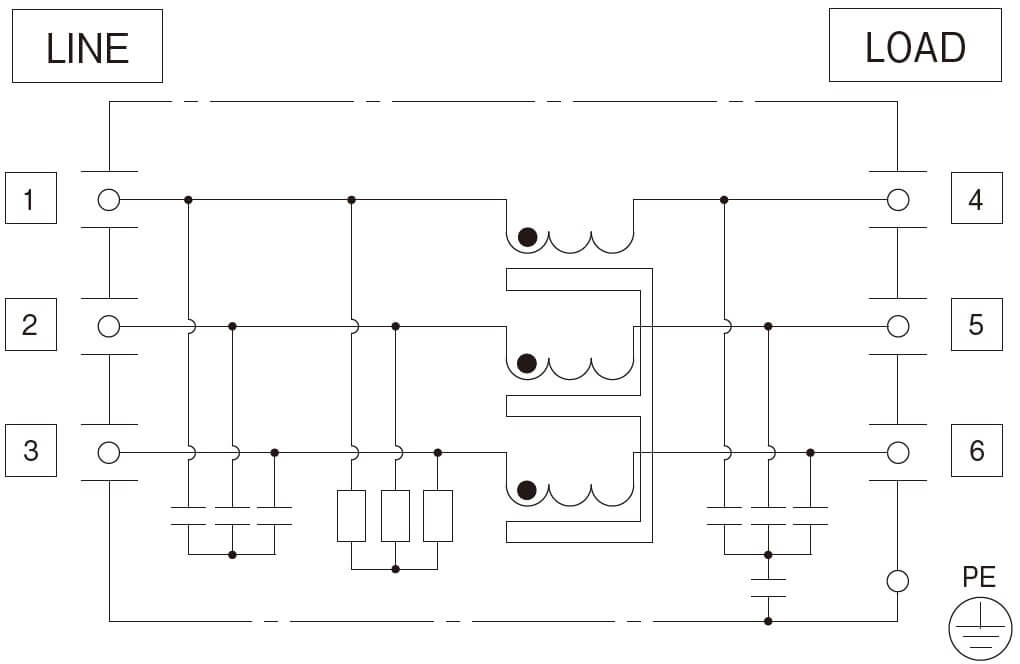

回路図

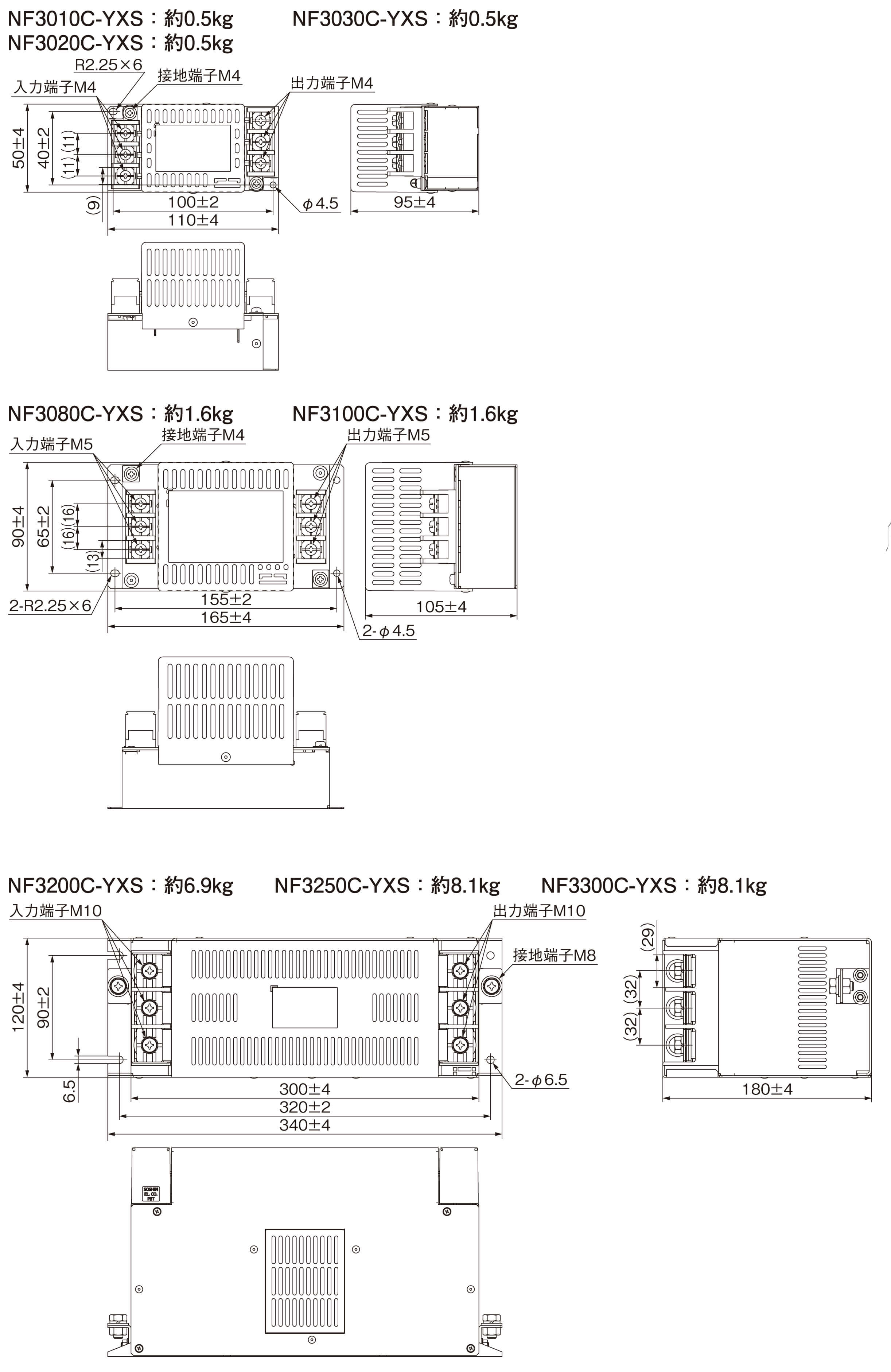

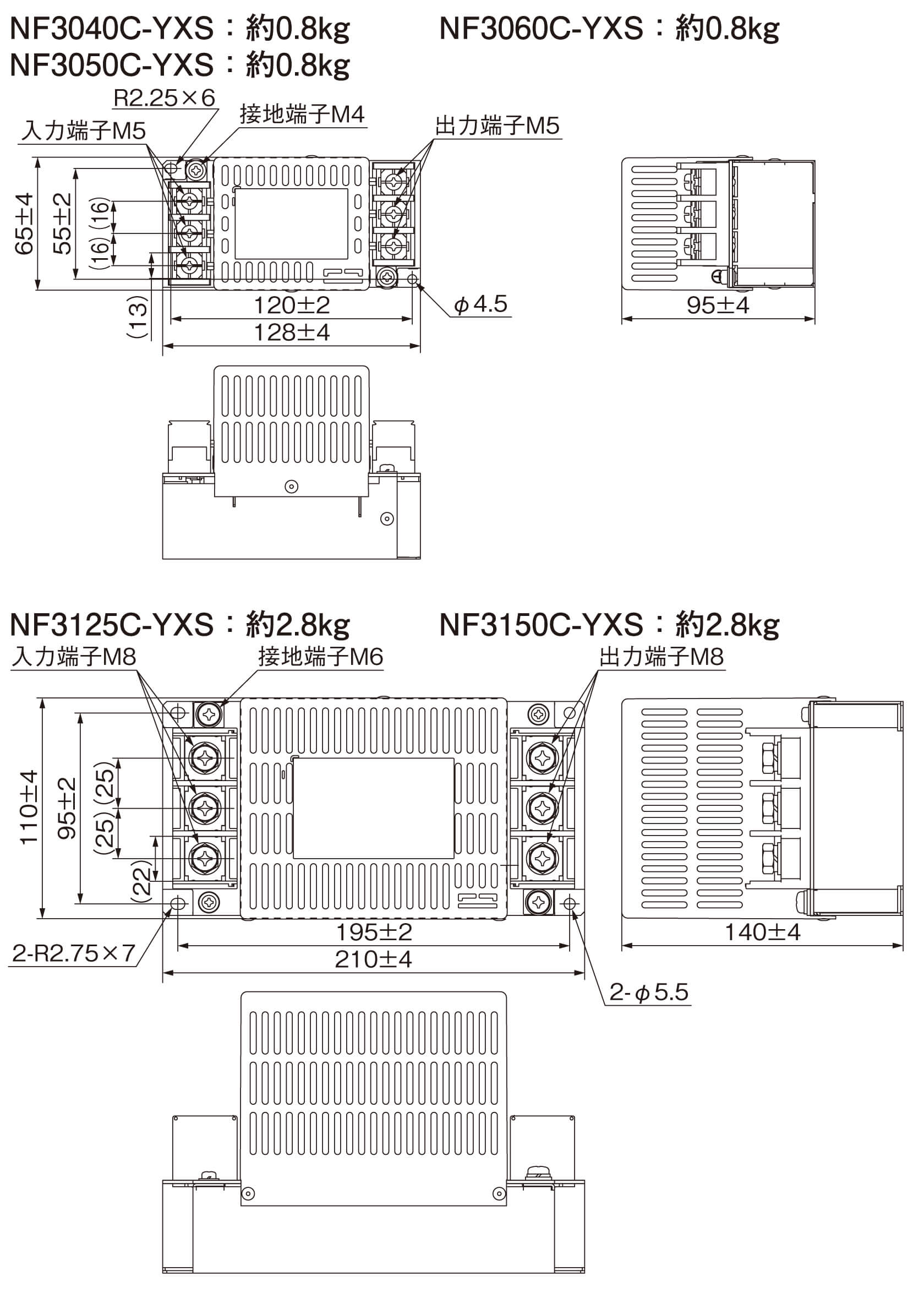

外形寸法図
