電源用SPD

LGLシリーズ

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    クラスⅡ・Ⅲ(JIS C 5381-11)対応

    ※接地間用SPDとして使用する場合はSPD外部分離器は不要です。
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 応答性に優れ、無続流
  • 応答速度:3nsec以下
  • 最大放電電流(Imax)は、20kA、40kA(8/20μs)、雷サージから電源を保護
2. 開閉サージにも有効
方形波インパルス電流150A(2ms)20回(JEC準用)に対応
3. 劣化時も安心機能付き
  • 切り離し装置内蔵
  • 点検用透明窓から目視点検
4. DINレール取り付け、ネジ取り付け対応
5. プラグインタイプ
SPD本体のみ交換可能
6. 接地電極間の連接に使用可能
7. RoHS規制物質対応

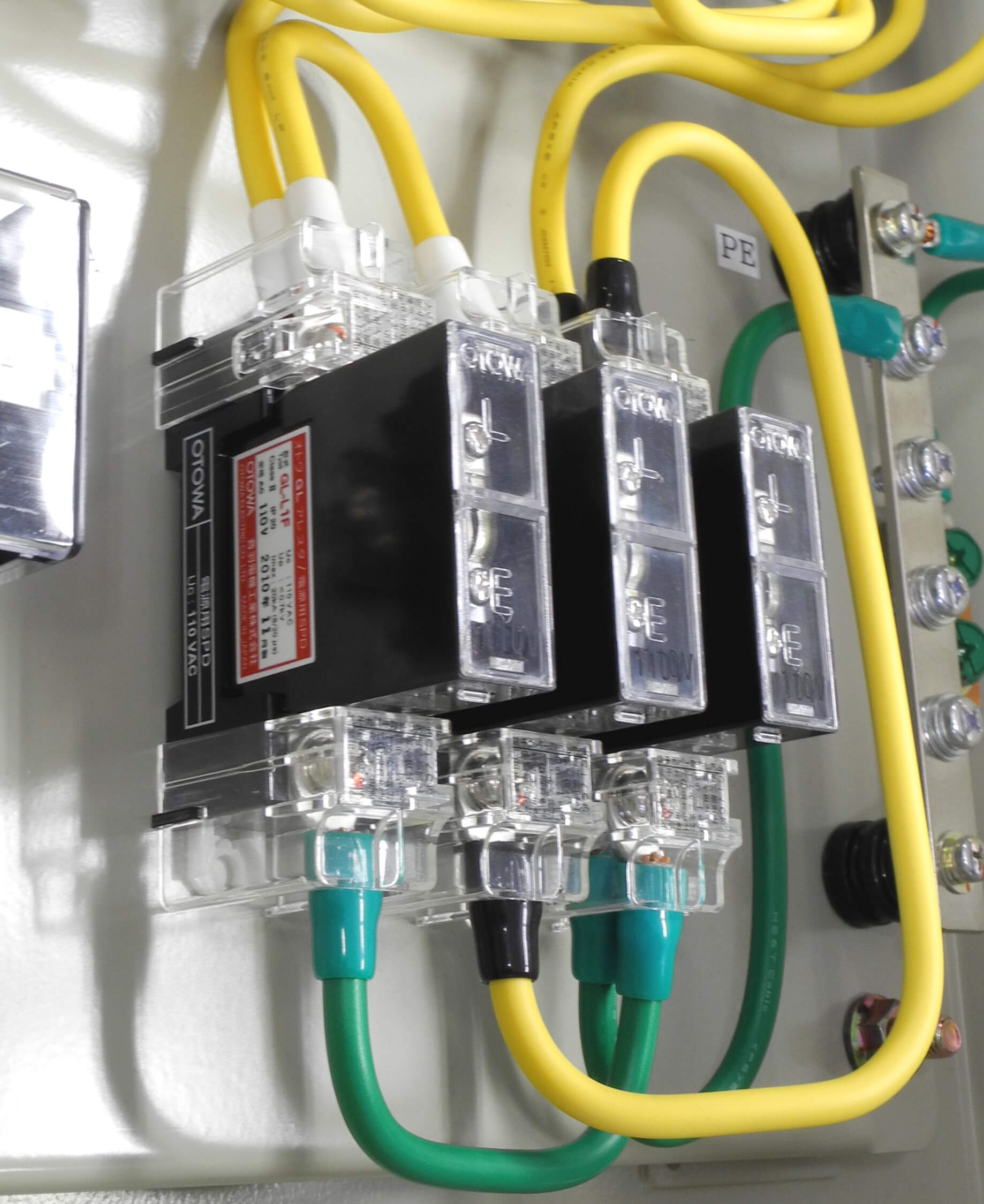

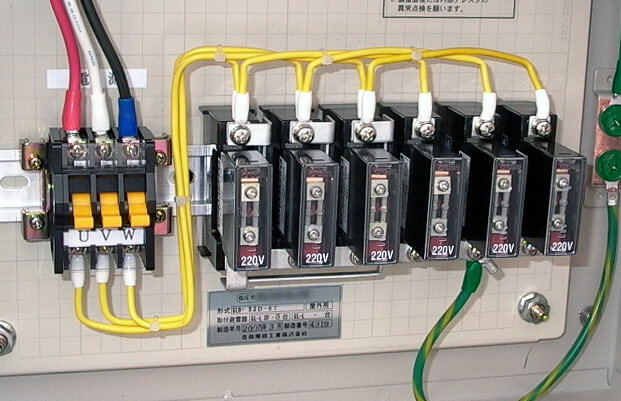

設置例

設置例

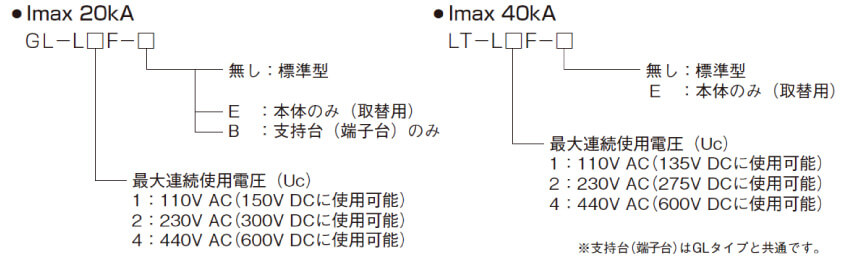

形式

特性表

形式 GL-L1F GL-L2F GL-L4F LT-L1F LT-L2F LT-L4F
最大連続使用電圧 Uc 110V AC 230V AC 440V AC 110V AC 230V AC 440V AC
公称放電電流(8/20μs) In 10kA 20kA
最大放電電流(8/20μs)Imax 20kA 40kA
電圧防護レベル注1)Up 700V以下 1200V以下 2500V以下 800V以下 1300V以下 2500V以下
動作開始電圧注2) 250V±12% 500V±12% 1000V±12% 220V±10% 440V±10% 1000V±10%
使用温度範囲 T −20℃〜+70℃
外郭の保護等級 IP20
使用電線範囲 5.5mm2〜14mm2
  • 注1)公称放電電流In印加時の値。
  • 注2)直流1mA印加時の動作開始電圧を示す。

回路図

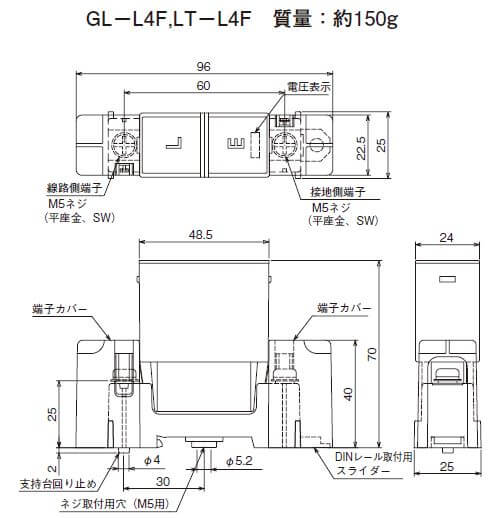

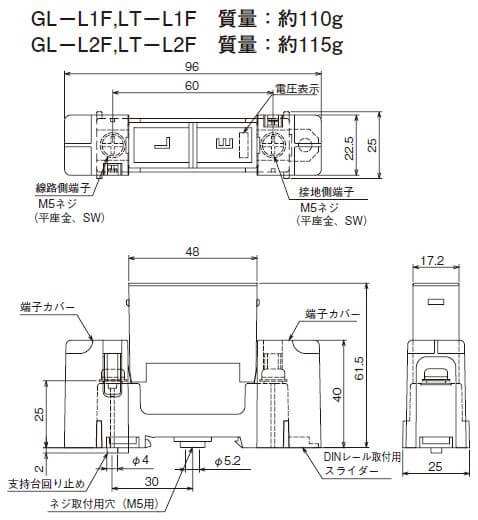

外形寸法図

電源用SPDとセットになる製品

SPD外部分離器

  • FR22GG50V125P , FDS-20kA-NB , US222 , US223 , US141
  • FR22GG50V125P , FDS-20kA-NB,US222 , US223 , US141
  • ヒューズとヒューズホルダ
  • 各種電源用SPDと組み合わせて使用し、短絡電流を遮断
