製品案内

特長

1. 接地線などに侵入したサージ電流レベルとその検知時刻を記録、表示
SPD(避雷器)の効果検証とメンテナンスに役立ちます。

2. 小型で軽量
3. 取り付けが容易
電線挿入部に接地線を通し、M5、M6ネジまたは結束バンドで固定して取り付けます。

・ネジ(M5またはM6ネジ)による取り付け

・結束バンドによる取り付け

4.サージ電流検知時に接点を出力
OLM-2Sのみ対応(オープンコレクタ出力)
5. 操作が容易
6. RoHS規制物質対応

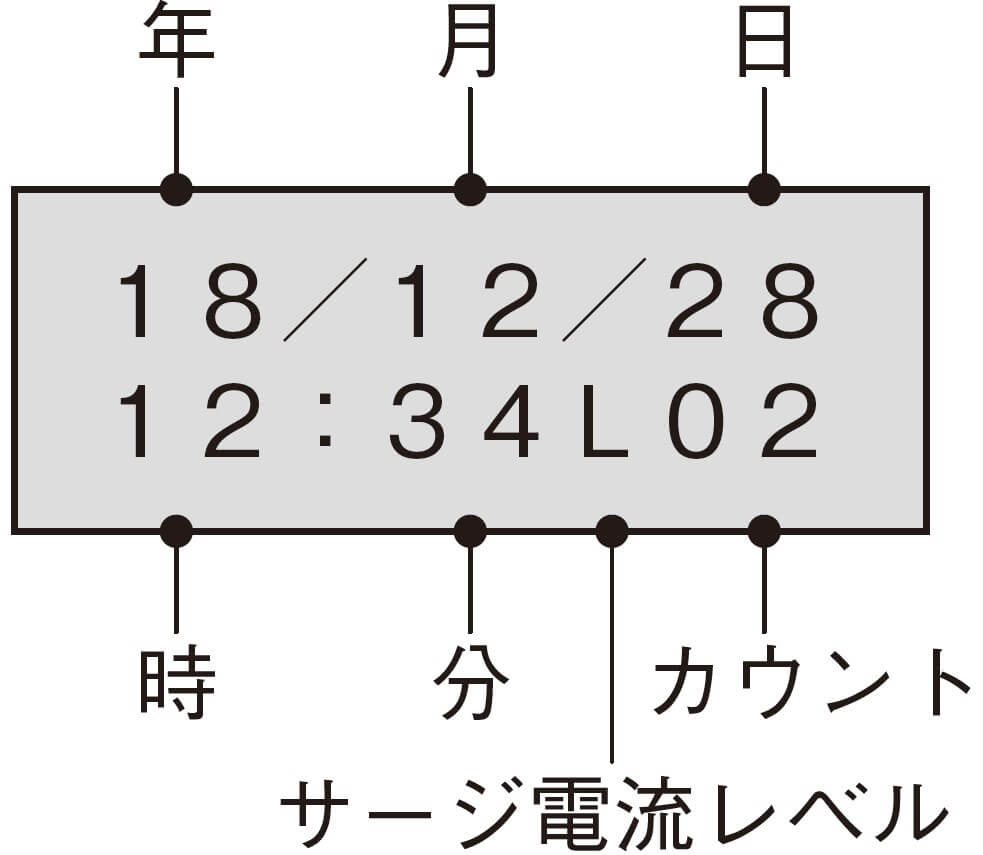

●表示例
2番目(カウント)に記録された1000A以上のサージ電流(L) が2018年12月28日12時34分に検出された場合、下記のようになります。

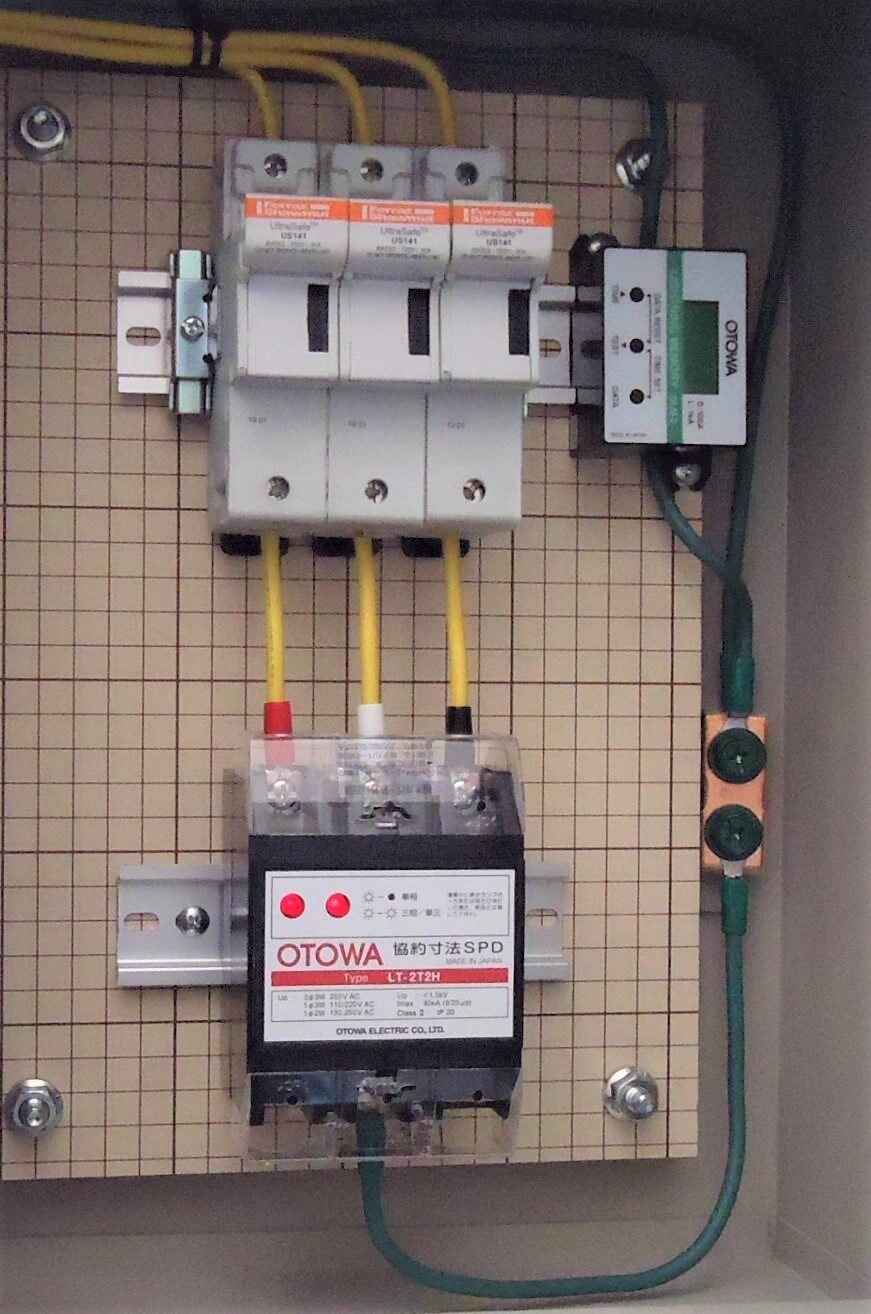

●設置例
電源用SPDの接地線に取り付けることで、SPDが処理した雷サージを記録します。

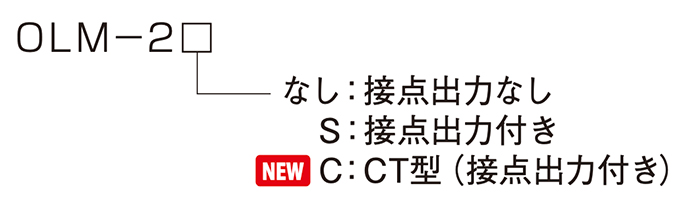

形式

OLM−2  接点出力なし
OLM−2S  接点出力付き



特性表

形式 OLM−2, OLM−2S
適応注1) 太陽光システム専用電源用SPD(クラスⅠ、クラスⅡ、クラスⅢ)、
電源用SPD(クラスⅠ、クラスⅡ、クラスⅢ)、
制御電源回路用SPD、信号回線用SPD、電話回線用SPDなどの接地線
記録 ・サージ電流レベル S(スモール):100A~、L(ラージ):1000A~
・サージ電流検知時刻
最大許容電流 25kA(8/20μsおよび10/350μs)
電源 単4形アルカリ乾電池2本(連続使用期間:約2年注2)
記録媒体 内部メモリ
記録数 最大99件
動作極性 正・負(ただし判別しない)
接点出力(OLM-2Sのみ) オープンコレクタ出力
サージ電流検知時および動作テスト時に1秒間ON
(記録件数が99件以上の場合でも動作します)
最大使用電圧/電流:DC80V/50mA
適用電線 IVまたはKIV線 2.0 ~ 22mm2
取付 ①M5またはM6ネジ ②結束バンド
使用環境 屋内用
使用温度範囲 測定時:-20℃~+50℃(但し結露しないこと)
表示時:0℃~+50℃(但し結露しないこと)
質量 約70g注3)
  • 注1)最大許容電流25kA(8/20μsおよび10/350μs)を超えないようにしてご使用ください。
  • 注2)使用温度やサージ検知頻度により変動します。
  • 注3)乾電池含む。

用途

雷サージなどを検出するのサージ検出器。
サージの規模、検知時刻を記録表時。
サージカウンタ機能付き

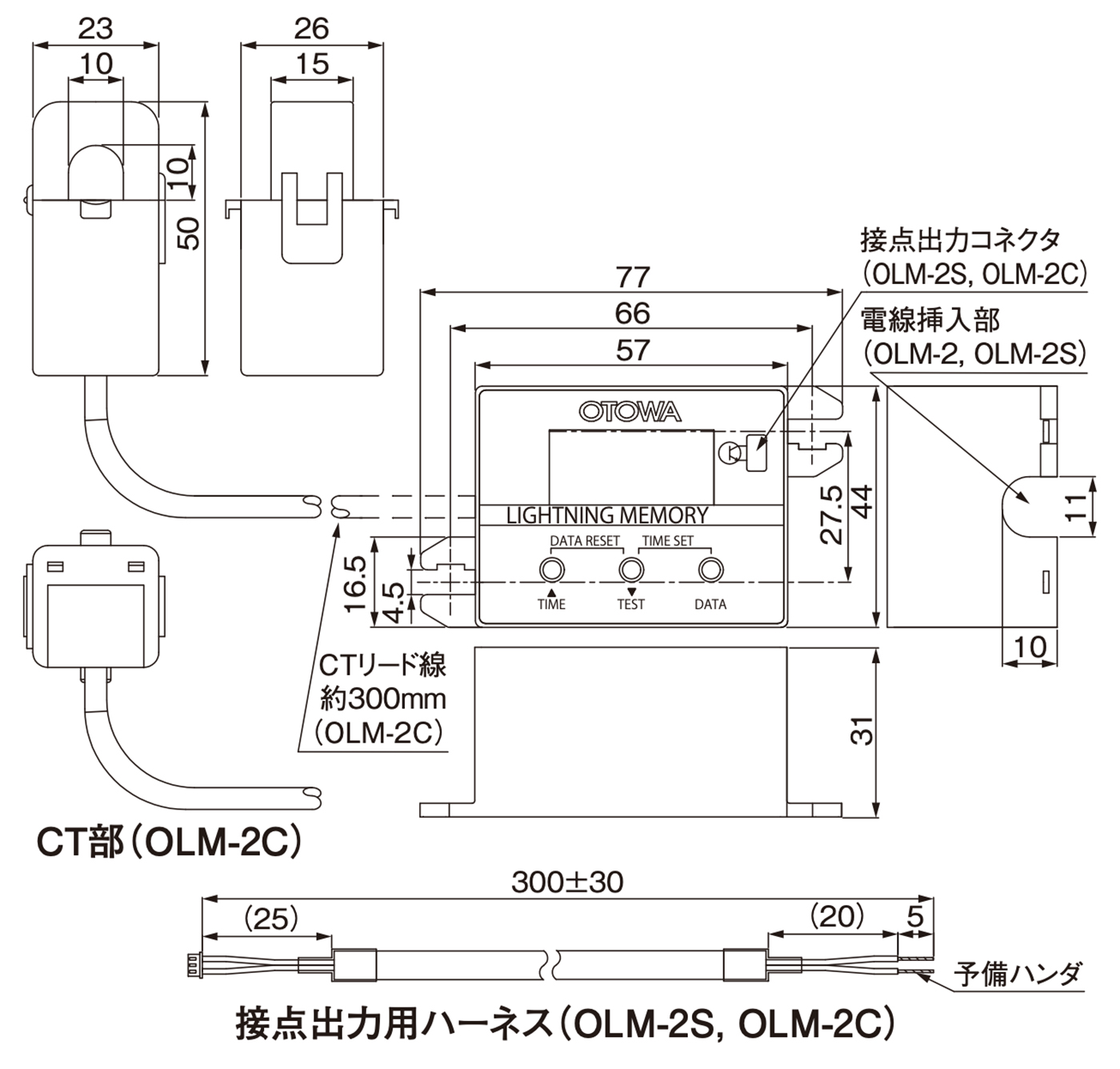

外形寸法図

OLM−2,OLM−2S
