雷プロテクタ LAN用
1000BASE-T PoE+対応

OLA-1000POE

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    JIS C 5381-21対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. LANケーブルに接続するネットワーク機器やパソコンを保護
2. ギガビットイーサネット 1000BASE-Tに対応
10BASE-T、100BASE-TX、1000BASE-Tに対応
3. PoE+(電源重畳)に対応
PoE、PoE+、PoE++に対応
4. シールドケーブルに対応
5. DINレール取り付け、ネジ取り付けの二通りの取付方法
6. RoHS規制物質対応

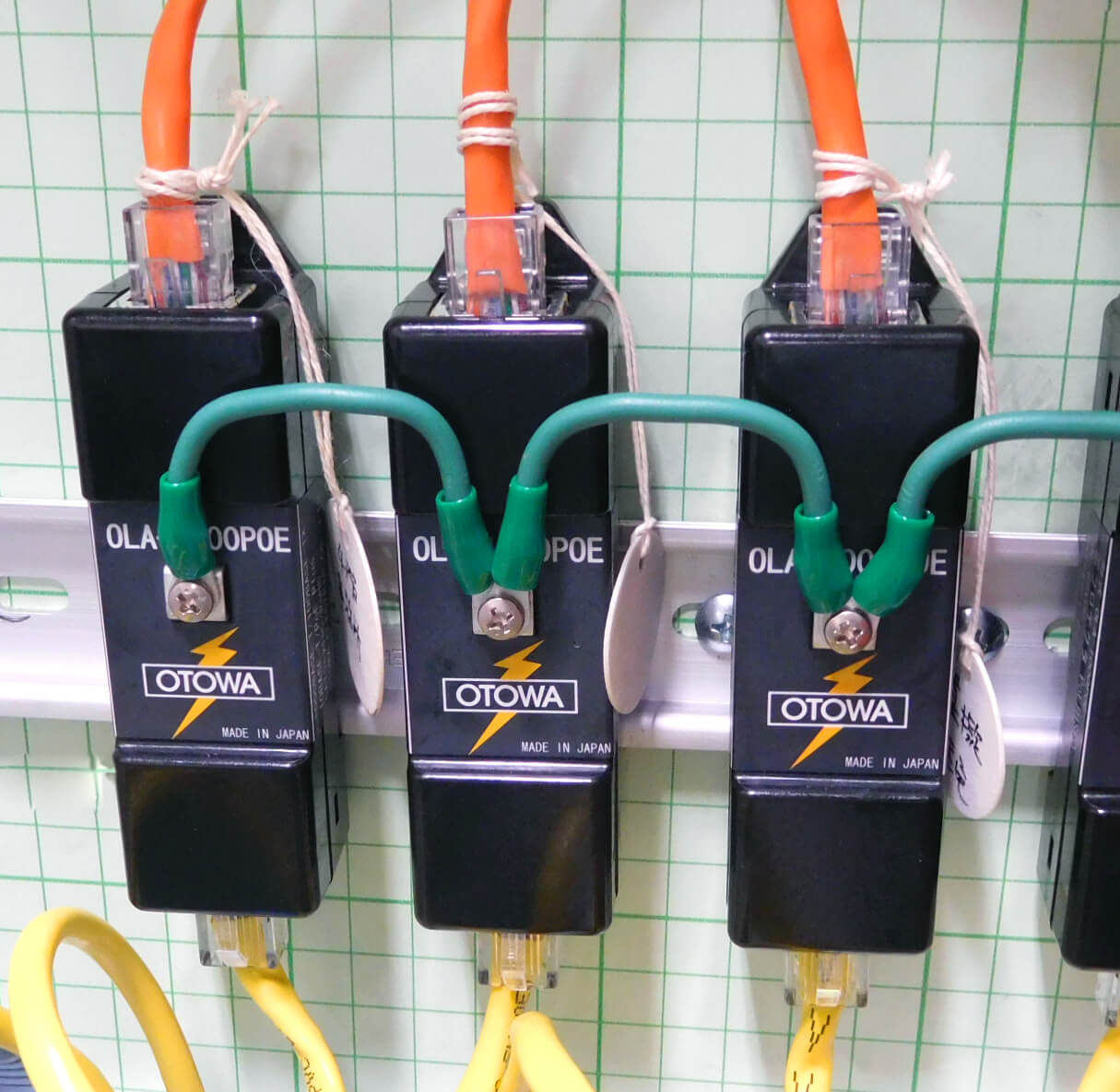

設置例

形式

OLA-1000POE

特性表

形式 OLA-1000POE
最大連続使用電圧 Uc 60V DC
定格電流 1000mA
電圧防護レベル Up注1) 500V以下
インパルス耐久性注2) C2(8/20μs)注1) 5kA
D1(10/350μs)注1) 2kA
伝送周波数帯域注3) DC~100MHz
挿入損失 1.0dB以下
モジュラー形状 RJ-45(8芯)
使用環境 温度 -20℃~+70℃
湿度 90%RH以下(結露しないこと)
対応通信環境 10BASE-T(IEEE802.3i)
100BASE-TX(IEEE802.3u)
1000BASE-T(IEEE802.3ab)
PoE(IEEE802.3af)
PoE+(IEEE802.3at)
PoE++(IEEE802.3bt)
Alternative A、B
使用ケーブル注4) UTPカテゴリ5e、6、6Aケーブル
STPカテゴリ5eケーブル
接地線 2mm2以上のIV線
  • 注1) シールド通信線一括間~接地端子間
  • 注2)IECカテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 5kA(正負・各5回・計10回)、
    D1:10/350μs 2kA(正負・各1回・計2回)
  • 注3)減衰1.0dB、特性インピーダンス100Ω、参考値
  • 注4)使用するケーブルカテゴリ5e以上の品質を使用すること。単線タイプのLANケーブルを推奨。

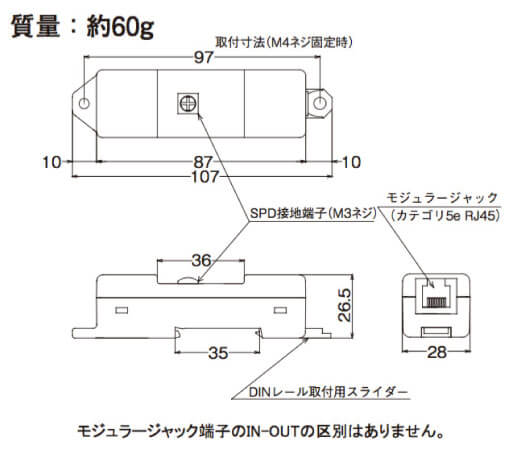

外形寸法図
