特長

1. 被覆貫通タイプで被覆電線に取り付けるだけ
導通刃が電線被覆を貫通して電線導体に接触するため、電線被覆を剥ぐ必要がありません。
2. トルク管理が不要で取り付けが容易
シェアヘッド(せん断ボルト)をせん断するまで締め付けることにより内蔵の導通刃で適切に電線間を導通させることができます。
3. 被覆電線に取り付け後、絶縁処理不要
充電部が露出しないため、絶縁カバーが不要です。
4. RoHS規制物質対応

設置例

取付画像拡大

形式

KZ2-100U

特性表

形式 KZ2-100U
適用電線 注1) 本線 OE及びOC 22〜100mm2
分岐線 PDC 5.5〜22mm2、OE 22〜38mm2
分岐線適用機種 ST-D3、ST-D4S、ST-D4L、ST-D5S、ST-D5L
定格電流 138A
せん断トルク値 11N・m
  • 注1)接続方法によってはご利用できない場合がありますので、ご相談ください。(例:ケーブルヘッド)

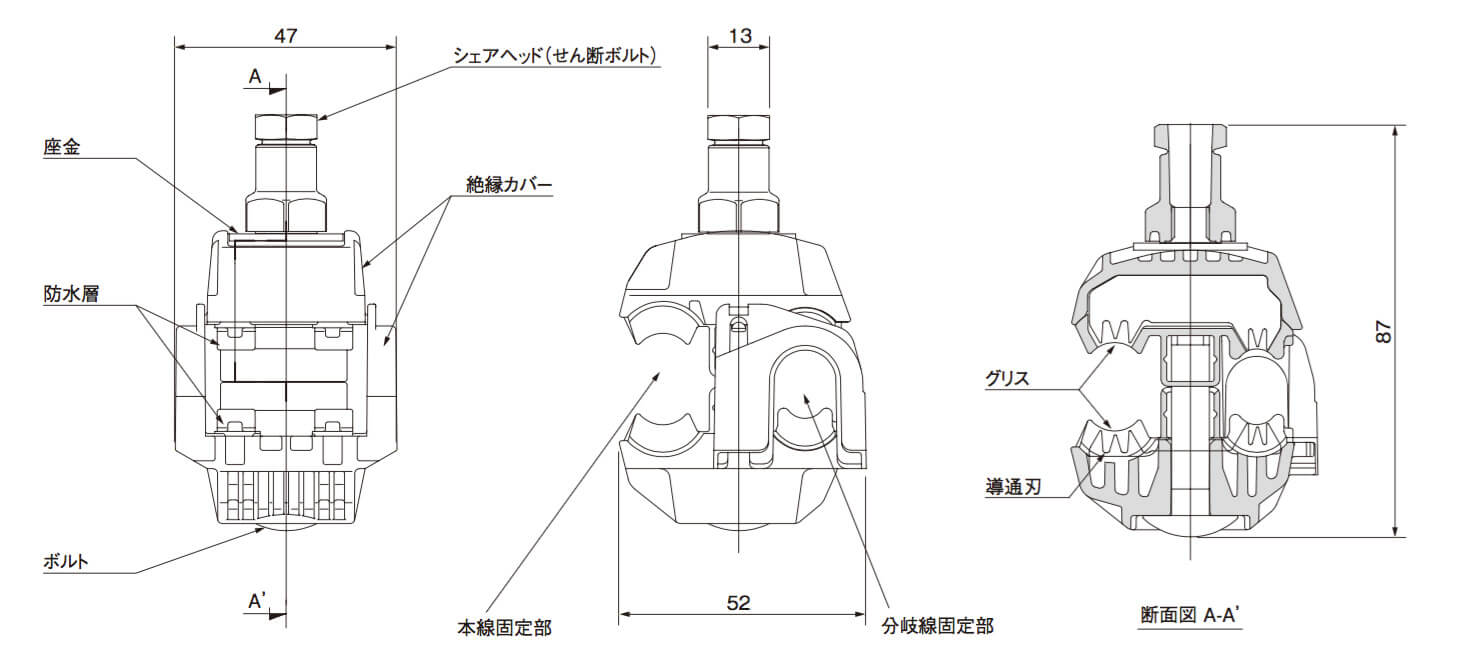

外形寸法図

被覆貫通形コネクタとセットになる製品

LAコネクタ 避雷器接続端子

  • ST-D3
  • ST-D3
  • 避雷器の保守や点検作業が安全・簡単に実施可能

この製品の詳細を見る

鳥害対策用LAコネクタ

  • ST-Dシリーズ
  • ST-D4S、ST-D4L、ST-D5S、ST-D5L
  • 避雷器上部をカバーすることで、鳥の巣造りが原因の地絡・短絡事故を防止

この製品の詳細を見る
