1. 設備の絶縁耐力試験にきめ細かく対応可能
絶縁性能、強度に優れた磁器(又は樹脂)製の碍子を採用し、様々な絶縁耐力試験にきめ細かく対応します。
2. 電源電圧AC100V、200Vに対応
3. 直流用、交流用の2種類を用意
4. 使用環境やご希望に合わせたさまざまな特注品も対応可能
出力電圧・容量・入力電源電圧やメーター精度・回転等・保護カバー・外部メーター用端子の追加など、試験対象物にあわせたカスタマイズができます。

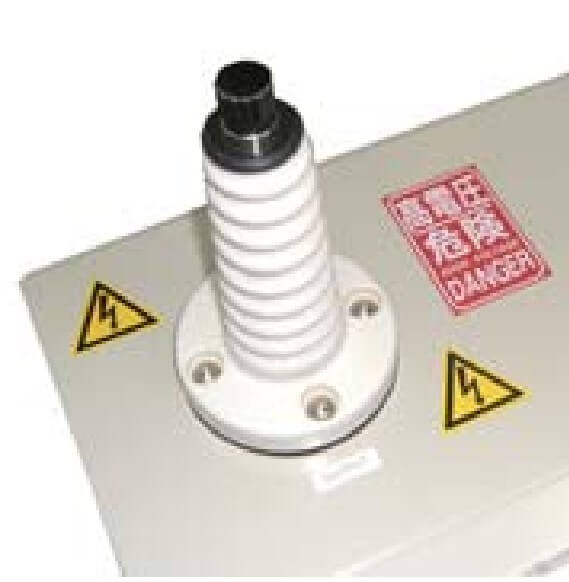

高圧出力部(碍子)
OT-3A15M(交流, 発生電圧15kV, 出力電流200mA)

OT-3A15M(交流, 発生電圧15kV, 出力電流200mA)

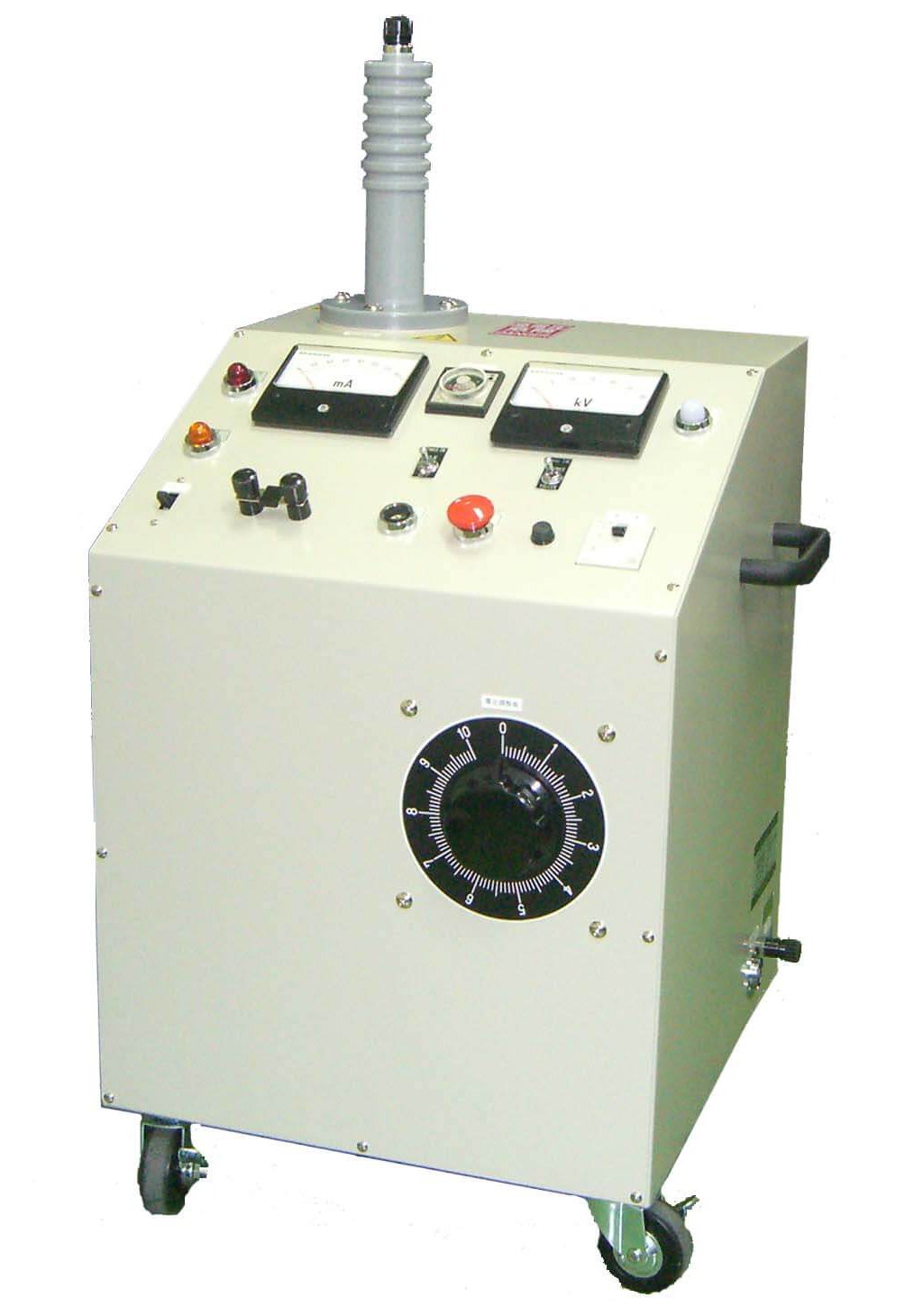

OT-2A25M(交流, 発生電圧25kV, 出力電流80mA)

OT-2A25M(交流, 発生電圧25kV, 出力電流80mA)

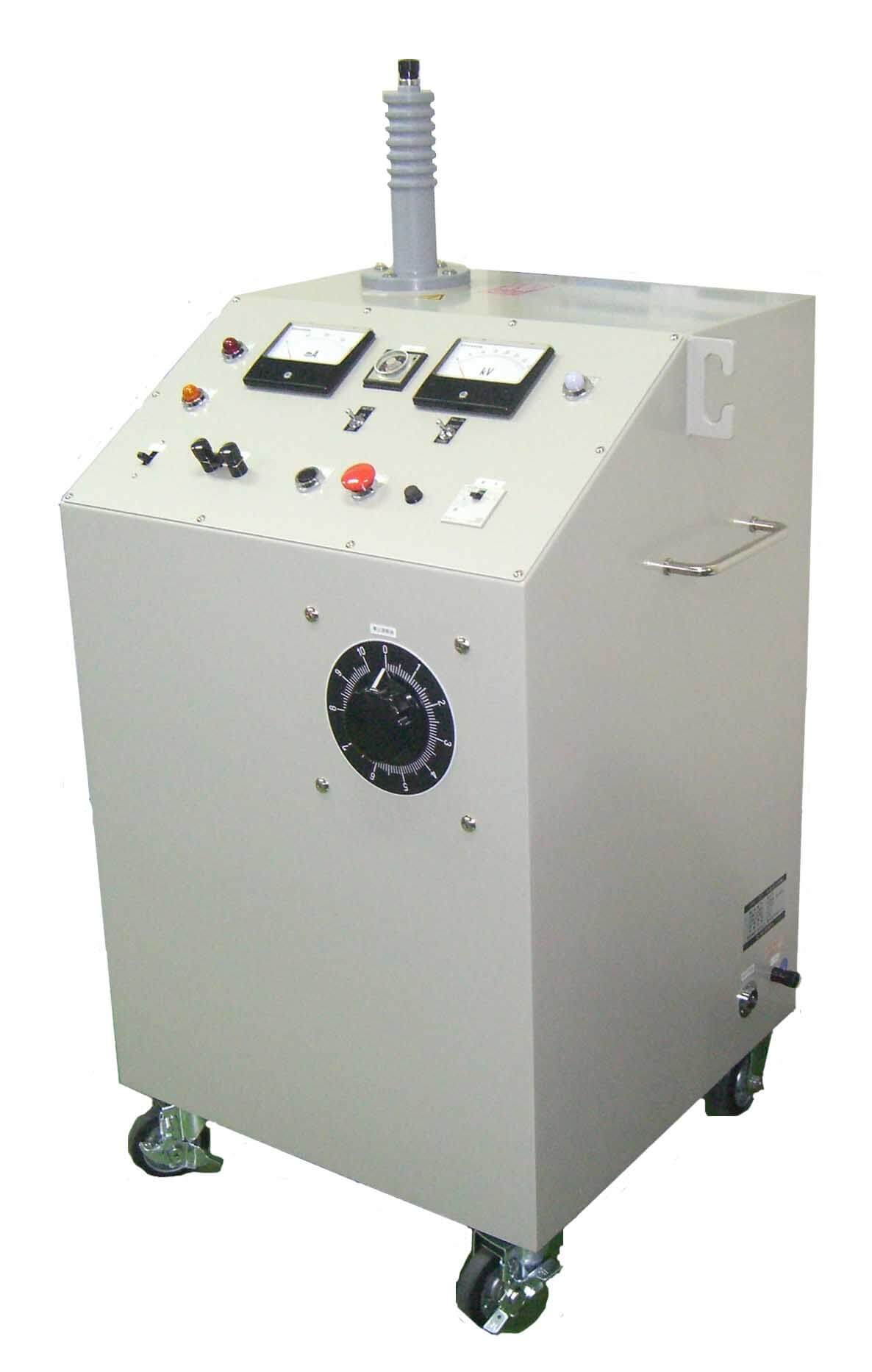

OT-5A30M(交流, 発生電圧30kV, 出力電流167mA)

OT-5A30M(交流, 発生電圧30kV, 出力電流167mA)

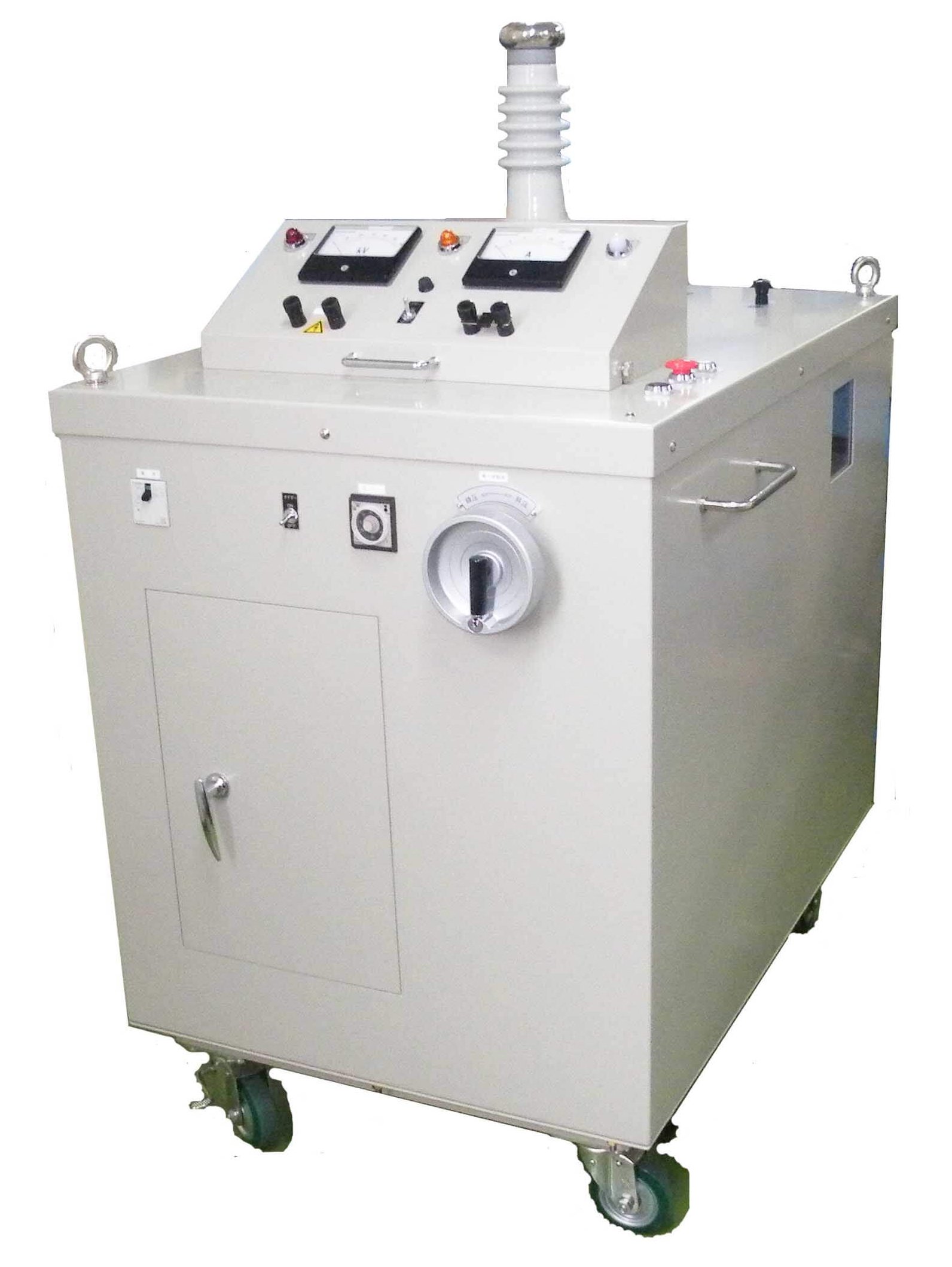

OT-5A50M(交流, 発生電圧50kV, 出力電流100mA)

OT-5A50M(交流, 発生電圧50kV, 出力電流100mA)

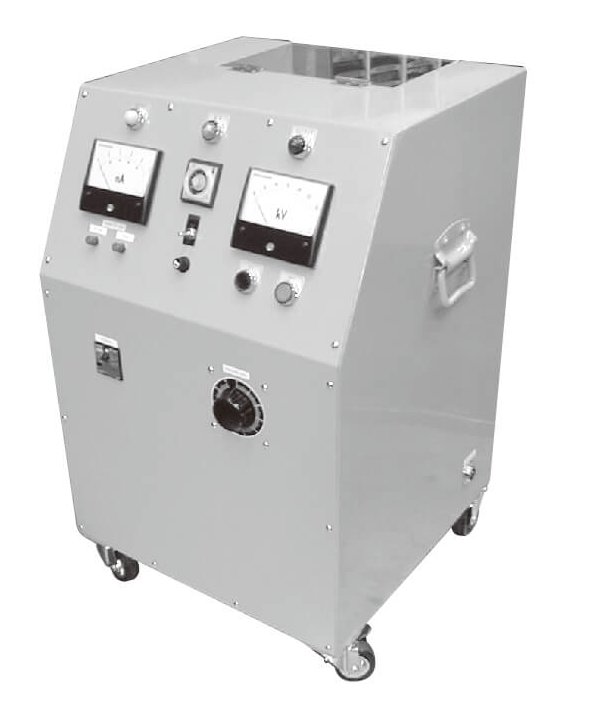

OT-03D30M(直流, 発生電圧30kV, 出力電流10mA)

OT-03D30M(直流, 発生電圧30kV, 出力電流10mA)

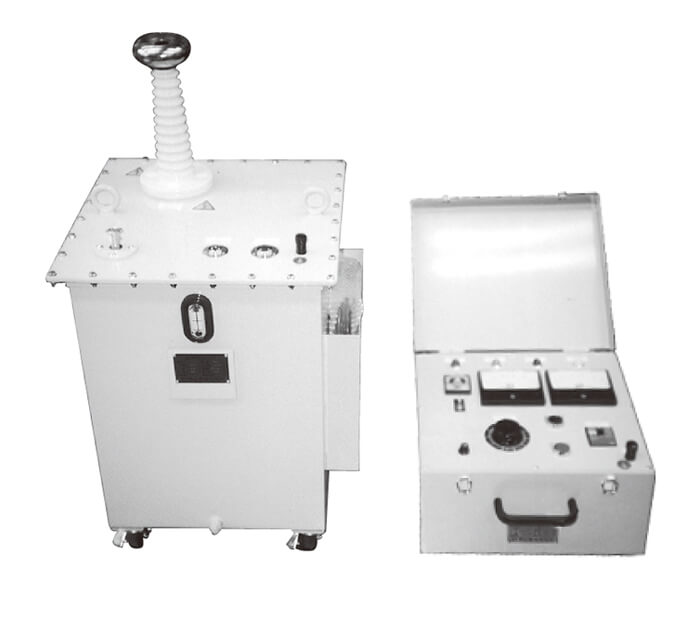

OT-05D50M(左:高圧変圧器部、右:制御操作部)(直流, 発生電圧50kV, 出力電流10mA)

OT-05D50M(左:高圧変圧器部、右:制御操作部)(直流, 発生電圧50kV, 出力電流10mA)

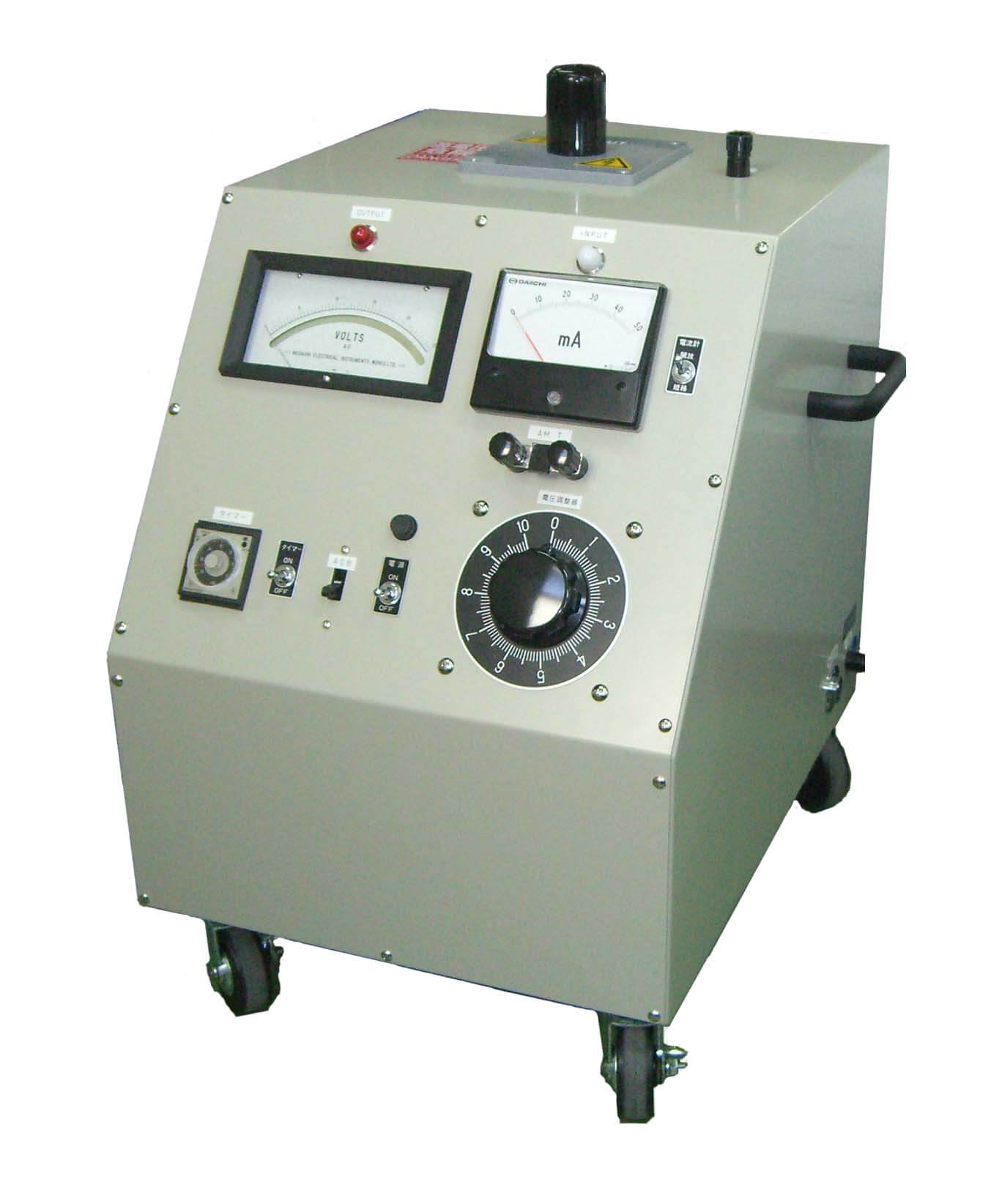

活線防具耐電圧試験器OT-1A25MP

活線防具耐電圧試験器OT-1A25MP

形式

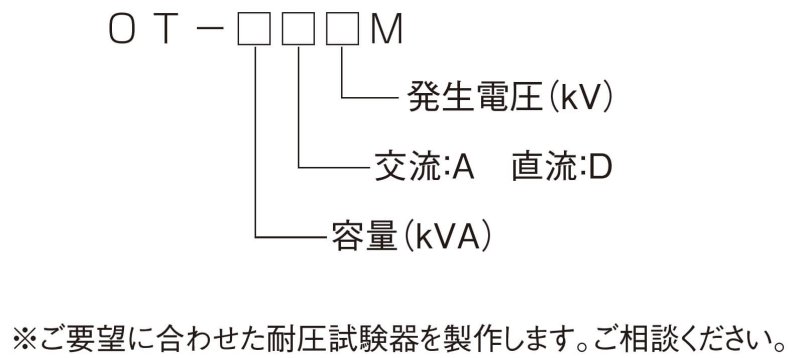

耐電圧試験器形式

特性表

種 別 形 式 発生電圧 出力電流 容 量 放電用抵抗付接地棒
(別売品)
検電器
(別売品)
交 流 OT-1A15M 15kV 66mA 1kVA HB-1 HS-90N
OT-2A15M 15kV 133mA 2kVA
OT-3A15M 15kV 200mA 3kVA
OT-5A15M 15kV 334mA 5kVA
OT-1A20M 20kV 50mA 1kVA
OT-2A20M 20kV 100mA 2kVA
OT-3A20M 20kV 150mA 3kVA
OT-5A20M 20kV 250mA 5kVA
OT-1A25M 25kV 40mA 1kVA
OT-2A25M 25kV 80mA 2kVA
OT-3A25M 25kV 120mA 3kVA
OT-5A25M 25kV 200mA 5kVA
OT-2A30M 30kV 67mA 2kVA HB-3
OT-3A30M 30kV 100mA 3kVA
OT-5A30M 30kV 167mA 5kVA
OT-5A50M 50kV 100mA 5kVA HB-5
直 流 OT-03D30M 30kV 10mA 300VA HB-3
OT-04D40M 40kV 10mA 400VA
OT-05D50M 50kV 10mA 500VA HB-5
OT-1D50M 50kV 20mA 1kVA
活線防具耐電圧試験器 OT-1A25MP 25kV 1.25kVA HB-1

耐電圧試験器 納品例


交流耐電圧試験器 OT-5A25M
発生電圧25kV/出力電流200mA/容量5kVA(30分定格)
電源電圧AC200V 50/60Hz/電圧計0~30kV 1.5級/電流計250mA 1.5級
タイマー0~12分/警報回路:ブザー・ランプ表示/遮断回路:一次回路遮断方式/変圧器:自冷幹式・片側設地
寸法600×600×1280㎜/質量約135kg
付属品:試験コード一式(電源コード:5m、アースコード:5m)、取扱説明書



直流耐電圧試験器 OT-05D50M
発生電圧50kV/出力電流10mA/容量500VA(30分定格)
電源電圧AC200V 50/60Hz/電圧計50kV 1.5級/電流計10mA 1.5級
タイマー0~12分/警報回路:ブザー・ランプ表示/遮断回路:一次回路遮断方式/変圧器:油入式・片側設地
セパレート①制御操作部:寸法400×350×265㎜/質量約20kg
セパレート①高圧変圧器部:寸法450×450×915㎜/質量約120kg
付属品:試験コード一式(電源コード:5m、アースコード:5m)、取扱説明書

耐電圧試験器 オーダーシート

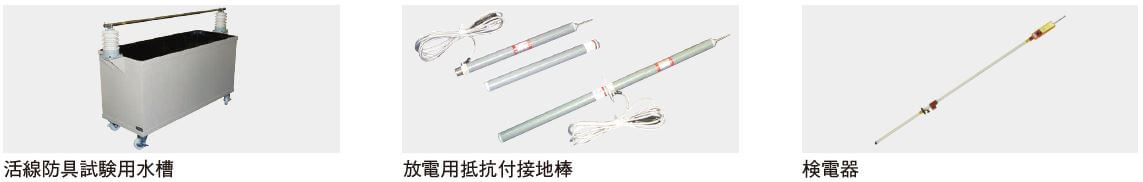

別売品

品 名 形 式 備 考
活線防具試験用水槽 WT-40M 活線防具試験用水槽6個掛(400L)
WT-15M 活線防具試験用水槽2個掛(150L)
放電用抵抗付接地棒 HB-1 最大放電電圧:25kV以下
HB-3 最大放電電圧:40kV以下
HB-5 最大放電電圧:50kV以下
検電器 HS-90N 交流/直流両用検電器 使用電圧範囲:AC/DC 6kV〜90kV

用途

安全関連試験器として、設備の絶縁耐力試験ができる耐電圧試験器

校正サービス

本製品の校正サービスを実施しています。本製品の定期的な校正をおすすめします。
