特長

1. 一次(入力電源)側からの侵入サージを
 約1/100(10,000V→100V)以下に減衰
2. インパルス耐電圧は30kV
3. 正面が透視性カバーのため、内部が確認しやすく、 SPDの点検も容易
設置例<br>キャスター付きの製品もご用意しています。

設置例
キャスター付きの製品もご用意しています。

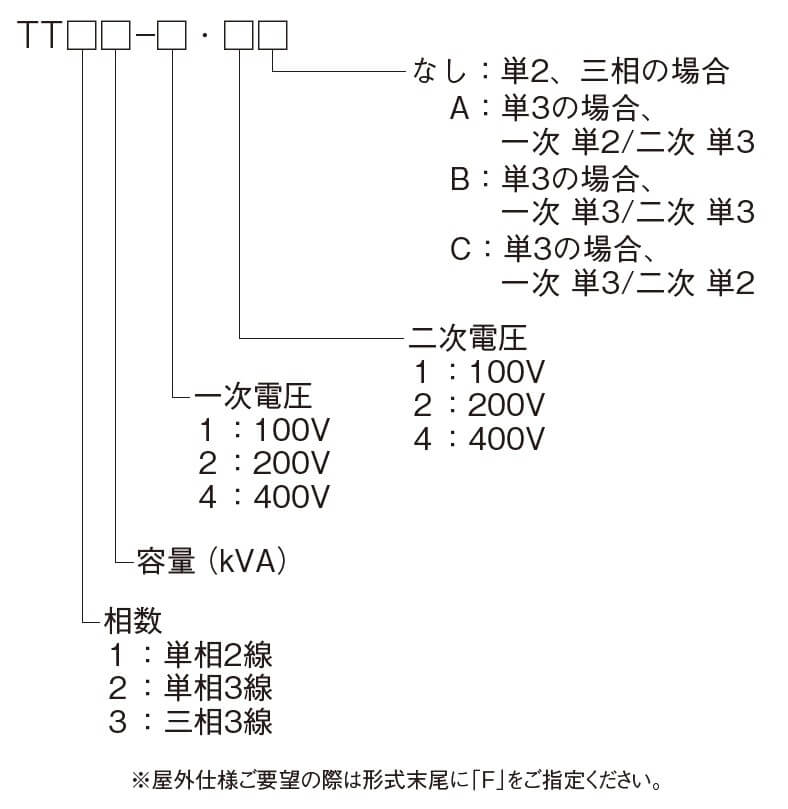

形式

耐雷トランスTT形式

特性表

項目 条件 性能
単相2線・単相3線 三相3線
電圧変動率 0.5kVA 6%以下 -
1~2kVA 5%以下 -
3kVA 4%以下 5%以下
5kVA 3%以下 4%以下
7.5kVA以上 3%以下 3%以下
効率 0.5kVA 90%以上 -
1~2kVA 92%以上 -
3kVA 94%以上 94%以上
5kVA以上 95%以上 95%以上
絶縁抵抗 各端子間(500Vメガーにて) 100MΩ以上
耐電圧 一次-二次間 AC10kV(1分間)
インパルス30kV(1.2/50μs)
一次-E間
二次-E間 AC3kV(1分間)
温度上昇限度 抵抗法 120℃以下
サージ減衰量 平衡(線とアース間) -40dB(1/100)以下
耐熱クラス - H種
冷却方式 - 乾式自冷式
使用環境 定格周波数 50/60Hz(共用)
周囲温度 -20℃~+40℃
湿度 90%以下
標高 1000m以下
使用場所 屋内


●仕様
相数 項目 仕様
単相2線 定格一次電圧 100V注1)
定格二次電圧 100V注1)
定格容量 0.5~20kVA
単相3線 定格一次電圧 100V×2注1)
定格二次電圧 100V×2注1)
定格容量 3~50kVA
三相3線 定格一次電圧 200V注1)
定格二次電圧 200V注1)
定格容量 3~50kVA
  • 注1)電圧は110,115,220,240,420,440Vについても対応します。


用途

電源・接地から侵入する雷サージから機器を保護。
絶縁形耐雷トランス(耐雷Tr)。
耐雷変圧器。

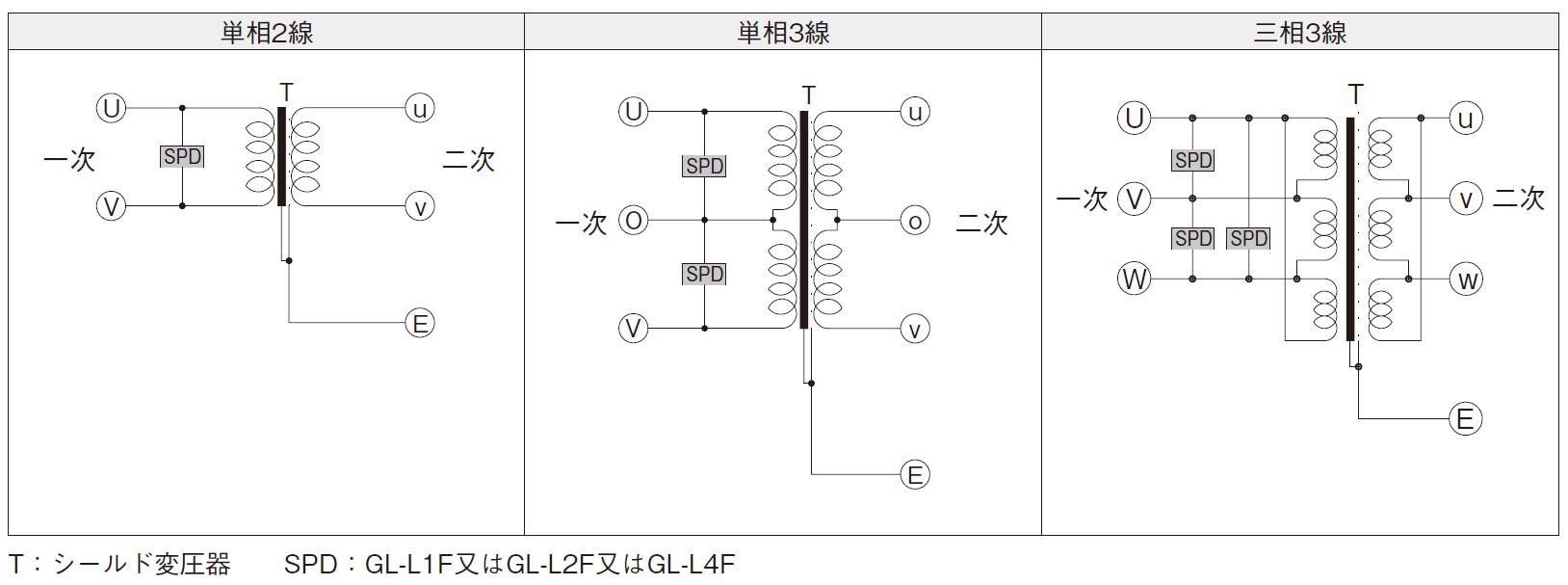

回路図

TTシリーズ

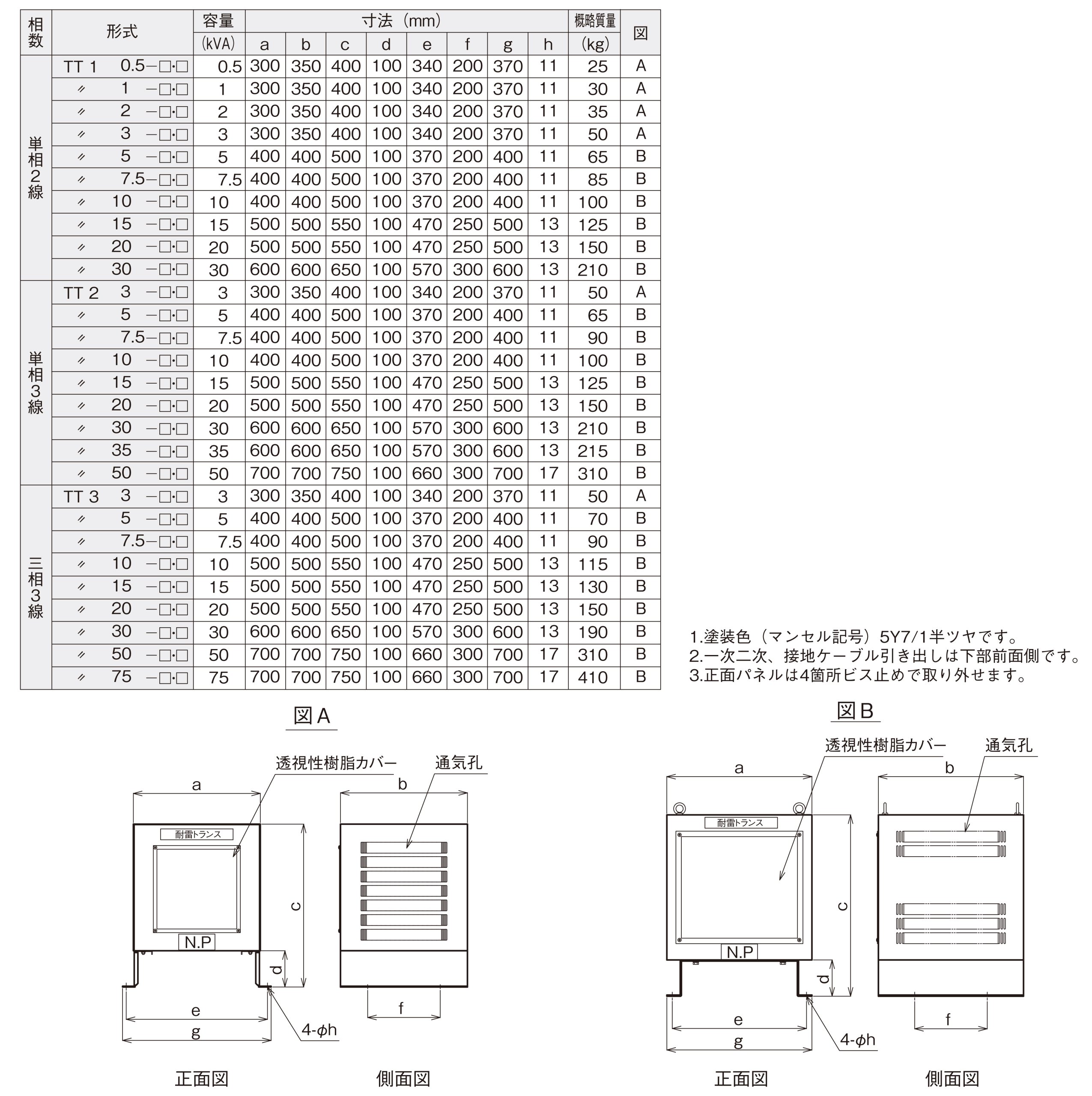

外形寸法図

TTシリーズ
