耐圧防爆形SPD盤

G-5009-2

  • 型式検定合格番号 第T64448号
    JIS C 60364-5-53対応
  • JISクラスⅠ・Ⅱ

特長

1. JIS対応クラスⅠ SPD(Iimp 25kA)を組み込んだ耐圧防爆形SPD盤
2. 防爆構造はd2G4(耐圧防爆構造)
3. 危険場所の分類
第1類危険場所(ゾーン1)及び
第2類危険場所(ゾーン2)で使用可能
4. 盤の扉を開けずに盤前面扉のSWハンドルでSPD1次側のブレーカの操作が可能

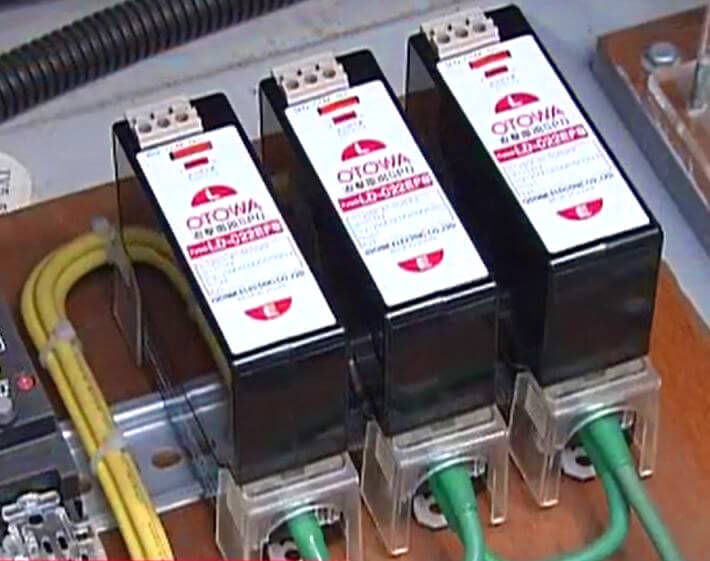

クラスⅠ対応SPDを内蔵

形式

G-5009-2

特性表

形式 G-5009-2
使用区分 屋外注1)・室内
回路方式 単相2線式、単相3線式、
三相3線式、三相4線式
定格電圧 AC220V(50/60Hz), AC120V(50/60Hz)注2)
クラスISPD 最大連続使用電圧(50/60Hz) Uc 250V AC
公称放電電流(8/20μs)In 対地間 25kA
インパルス電流(10/350μs)Iimp 対地間 25kA
電圧防護レベル注3) Up 対地間 1300V以下
動作開始電圧注4) 450V以上
型式検定合格番号 第T64448号
防爆構造 d2G4
使用環境条件 IP40注1)、簡易フード付IP42
外気温度 -10℃~+40℃(ただし氷結しないこと)
相対湿度 45~85%
質量 約180kg(SS400製)
  • 注1)屋外仕様の場合は別途ご相談ください。簡易フード付はIP42。
  • 注2)AC120Vの仕様は単相2線のみとなります。
  • 注3)25kA(8/20μs)印加時
  • 注4)直流5mA印加時の動作開始電圧を示す。
  • 注5)内蔵SPDは、LD-C22EFSとなります。

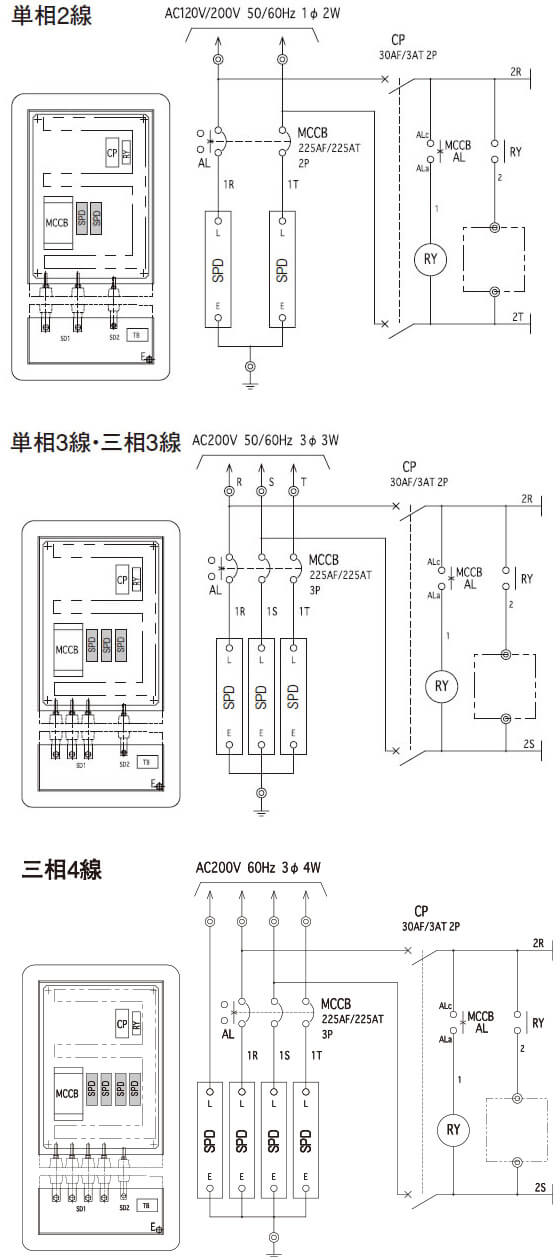

回路図

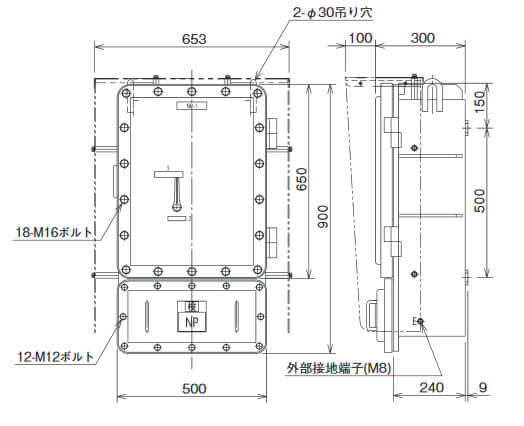

外形寸法図
