耐圧防爆形SPD盤

EX-MOA1シリーズ

  • 型式検定合格番号 第TC22086X 号

特長

1.お客様のご要望にあわせた防爆仕様のSPD盤を設計
  • 電源用SPD、信号回線用SPD、LAN用SPD、接地間用SPDなど
  • 多種多様な製品を組み合わせた盤をご用意します。
2. 危険場所の分類
  • 第1類危険場所(ゾーン1)及び
  • 第2類危険場所(ゾーン2)で使用可能
3. 工場電気設備防爆指針(国際規格に整合した技術指針)TIIS検定合格品(Ex2015)

形式

EX-MOA1シリーズ

特性表

●共通仕様
形式 EX-MOA1シリーズ
材質 ケースカバー : アルミ鋳物(AC4A)  取付アシ : SUS304
使用区分注1) 屋内用
設置方法 壁設置
塗装色(マンセル記号)  5Y7/1 半ツヤ
使用温度範囲 -10℃~+40℃
湿度 90%RH以下(結露しないこと)
  • 注1) 屋外仕様(フード付)及び耐塩塗装が必要な場合は別途ご相談ください。




●防爆仕様
防爆構造 耐圧防爆構造 Exd Ⅱ BT4 Gb
使用場所 第1類/第2類危険場所
ケース保護構造 IP54相当
検定合格番号 TC22086X号




●形式別仕様
形式 用途例 接続 ケーブルグランド数注2) 内蔵SPD注3)
EX-MOA1-21a(1G) 単相2線100V(クラスⅠ) 並列 1箇所 LD-22G 2台
EX-MOA1-22gj (1G) 単相2線100V(クラスⅡ) 並列 1箇所 LS-T1FS 1台  LS-TE22FS 1台
EX-MOA1-12f (1G) 三相3線200V(クラスⅡ) 並列 1箇所 LS-TE32FS 1台
EX-MOA1-22gh(1G) DC100V接点信号 並列 1箇所 LS-T1FS 1台  LS-TN33FS 1台
EX-MOA1-1Ga( 2G) DC4~20mA 直列 2箇所 SG-GV24J 1台
EX-MOA1-1Gb( 2G) RS485回線 直列 2箇所 SGR-GV12J 1台
EX-MOA1-1Gd( 2G) 3線式測温抵抗体(PT100)、ポテンショメータ、熱電対 直列 2箇所 SG-GV5JW 1台
EX-MOA1-1La( 2G) LAN(1000BASE-T,PoE+,PoE++) 直列 2箇所 OLA-1000POE 1台
EX-MOA1-1Ha( 2G) 絶縁フランジ保護用 - 2箇所 TSF500-Tr 1台
  • 注2)標準のケーブルグランドのサイズはG3/4(適合ケーブル外径φ10~φ16)ですが、それ以外のサイズおよび本数をご希望の場合は、別途お問い合せください。
  • 注3)複数のSPDを組み合せる場合は別途お問い合せください。なお、耐圧防爆の型式検定により、認定されたSPD以外のSPDの搭載はできません。

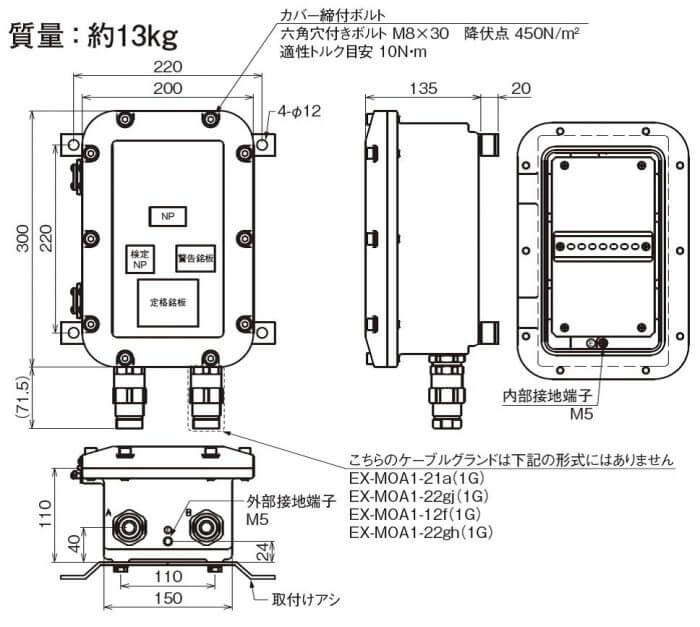

外形寸法図
