製品案内

特長

1. 接地不要でLANケーブルに接続するネットワーク機器やパソコンを保護
高耐圧パルストランスを内蔵したことにより、電気的に絶縁し、接地が不要です。
2. ギガビットイーサネット 1000BASE-Tに対応
10BASE-T、100BASE-TX、1000BASE-Tに対応
3. 一次-二次間のインパルス耐電圧は7kV
4. DINレール取り付け、ネジ取り付けの二通りの取付方法
5. RoHS規制物質対応

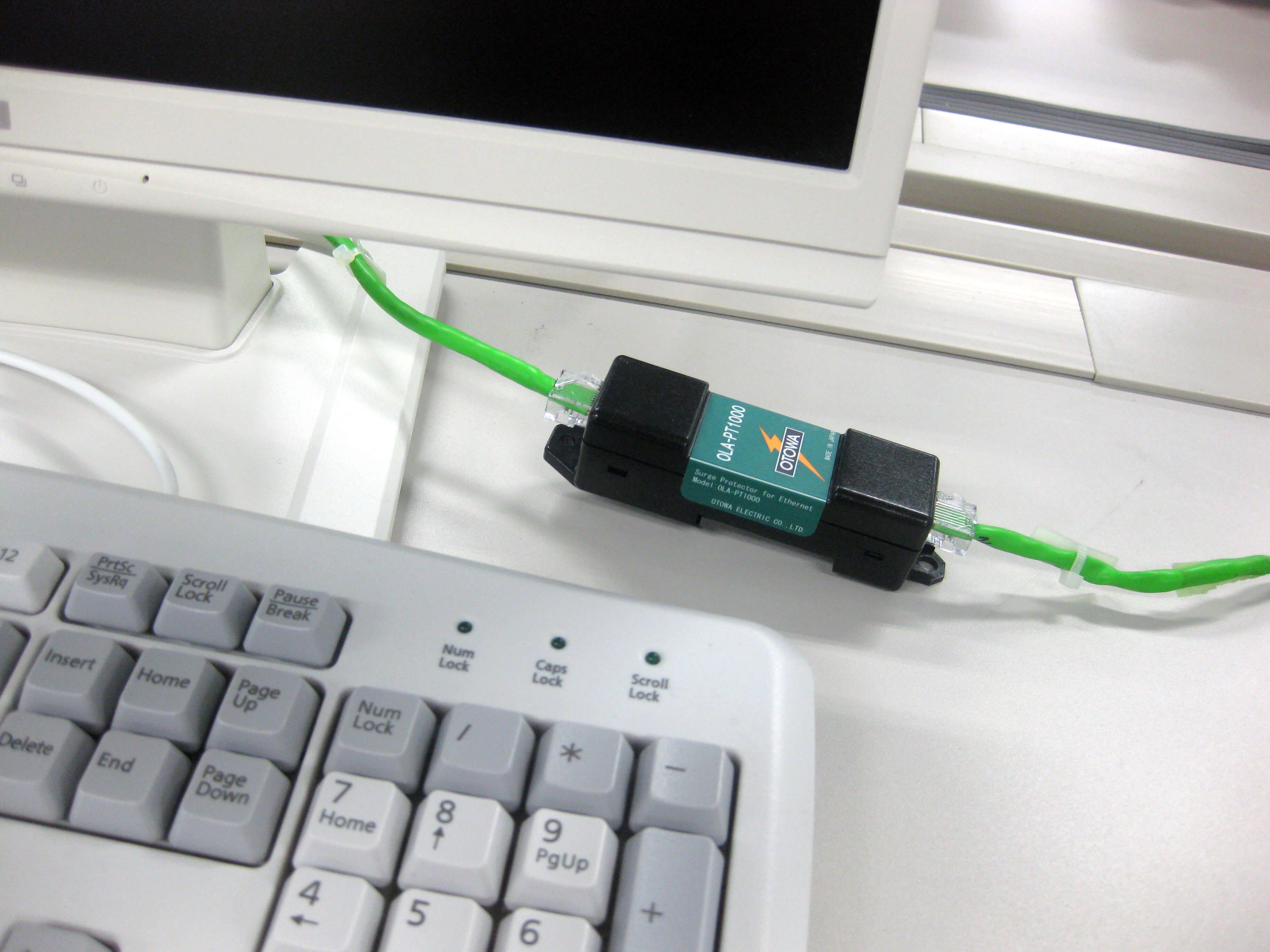

設置例

形式

OLA-PT1000

特性表

形式 OLA-PT1000
周波数帯域 1~100MHz
挿入損失 1.5dB以下
A C 耐電圧( 一次- 二次間) 5kV 2秒
インパルス耐電圧(一次-二次間) 7kV(1.2/50μs)
モジュラー形状 RJ-45(8芯)
使用環境 温度 -20℃~+70℃
湿度 90%RH以下(結露しないこと)
対応通信環境 10BASE-T(IEEE802.3i)
100BASE-TX(IEEE802.3u)
1000BASE-T(IEEE802.3ab)
使用ケーブル注1) UTP カテゴリ5e, 6, 6Aケーブル
  • 注1)使用するケーブルカテゴリ5e以上の品質を使用すること。単線タイプのLANケーブルを推奨。
  • 注2)回線に重畳(PoE)している機器には使用できません。

外形寸法図

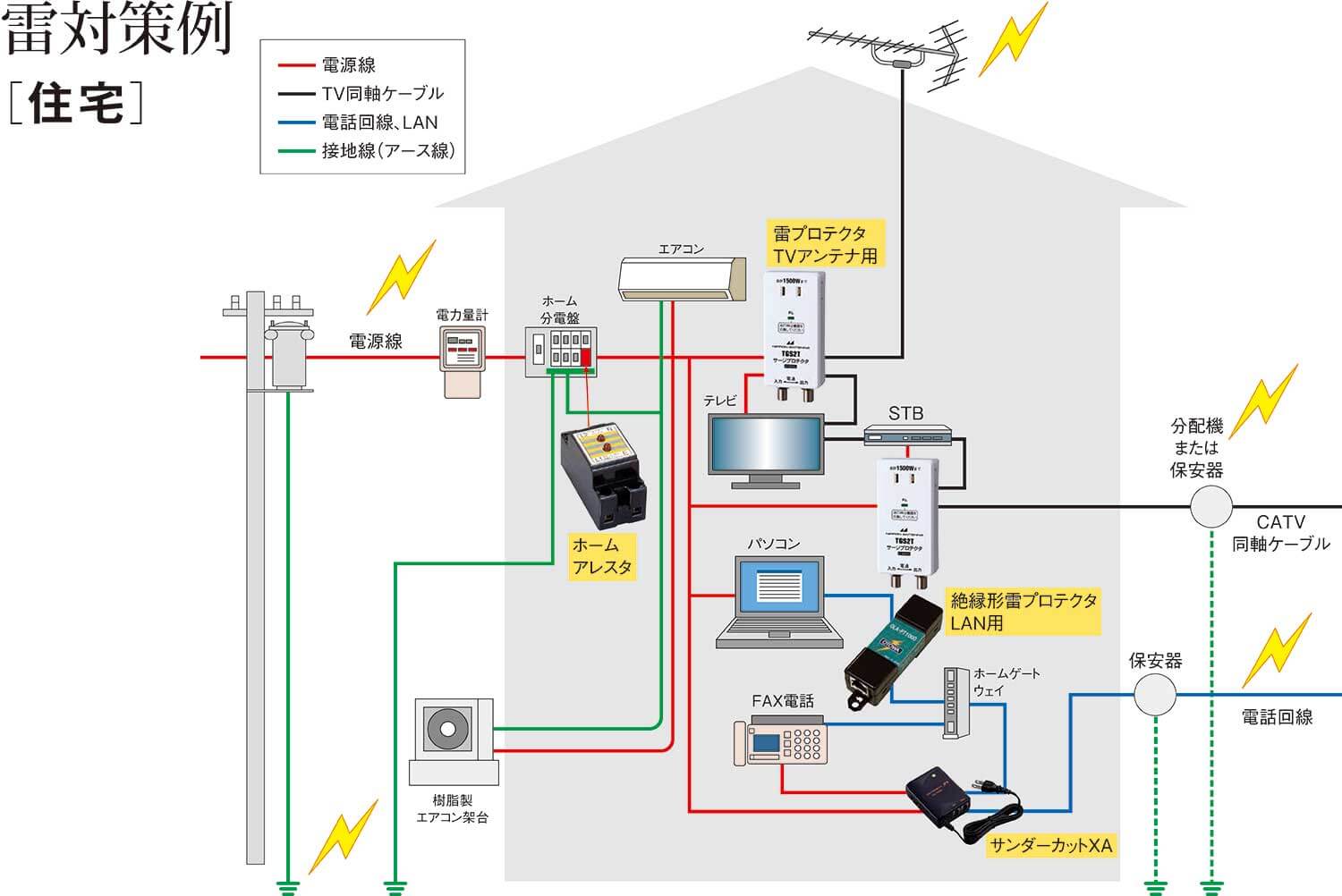

対策例

OHM 2015年6月号より転載
