製品案内

特長

1. インパルス電流 25kA, 50kA(10/350μs)
2. 接点出力対応(b接点)
3. DINレールによる取り付け
4. RoHS規制物質対応

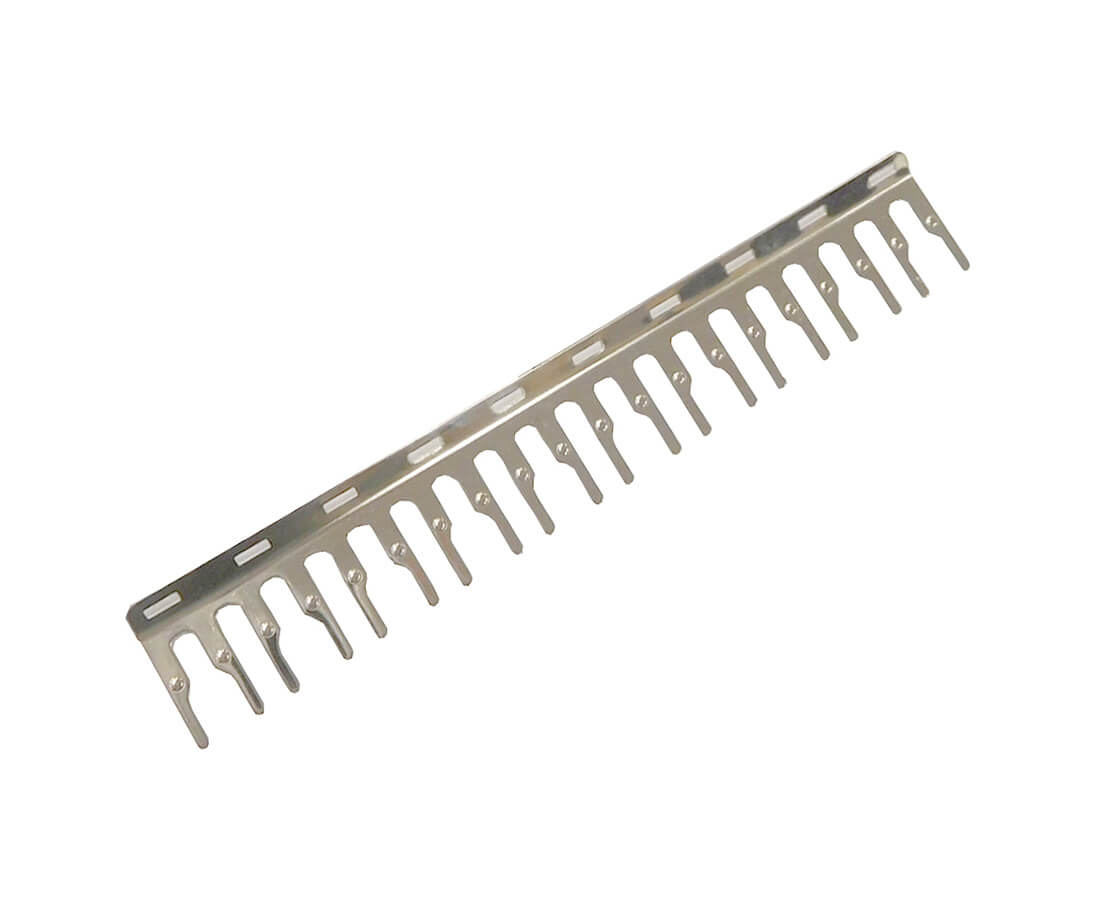

連接バー2連(別売品)

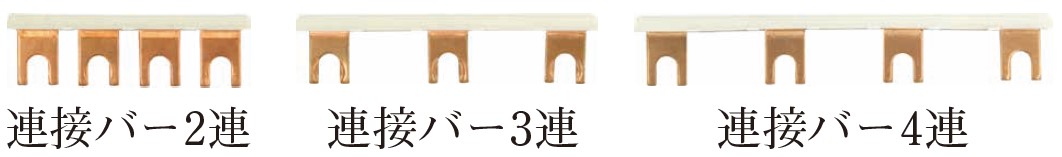

連接バー2連(別売品)

形式

LD-22G  インパルス電流25kA
LD-25G  インパルス電流50kA

特性表

形式 LD-22G LD-25G
最大連続使用電圧(50/60Hz)Uc 255V AC
インパルス電流(10/350μs)Iimp 対地間 25kA 50kA
電圧防護レベルUp 対地間 1000V以下 4000V以下
続流遮断定格電流 17.5kA 4kA
使用温度範囲T -40℃〜+85℃
外郭の保護等級 IP20
使用電線範囲 注1) より線 ~35mm2単 線 ~50mm2
  • 注1)推奨電線は14mm²以上


●劣化接点出力端子
最大使用電圧/電流 AC250V/2A
接点動作 b接点…正常時:ON  劣化時:OFF
使用可能電線 〜1.5mm2

用途

電源から侵入する雷サージから機器を保護(直撃雷対応)。
クラスⅠ対応電源用SPD(避雷器、アレスタ)。
単相2線、単相3線、三相3線、三相4線、1φ2W、1φ3W、3φ3W、3φ4W、AC100V、AC200V、電灯用、動力用

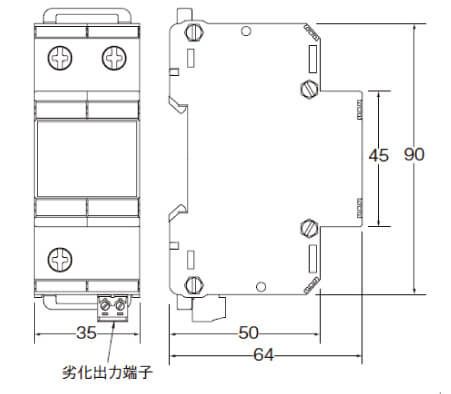

外形寸法図

LD-22G,LD-25G

直撃雷用SPD ギャップ式とセットになる製品

FR22GG50V125P , FDS-20kA-NB , US222 , US223 , US141

SPD外部分離器

  • FR22GG50V125P , FDS-20kA-NB , US222 , US223 , US141
  • FR22GG50V125P , FDS-20kA-NB,US222 , US223 , US141
  • ヒューズとヒューズホルダ
  • 各種電源用SPDと組み合わせて使用し、短絡電流を遮断

この製品の詳細を見る
