製品案内

大電流信号回線用SPD

SL-KH24J

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 最大負荷電流 1000mA
2. DINレール対応
3. プラグインタイプ(点検、交換容易)
4. SPD機能表示付き(別売品使用時)
5. RoHS規制物質対応

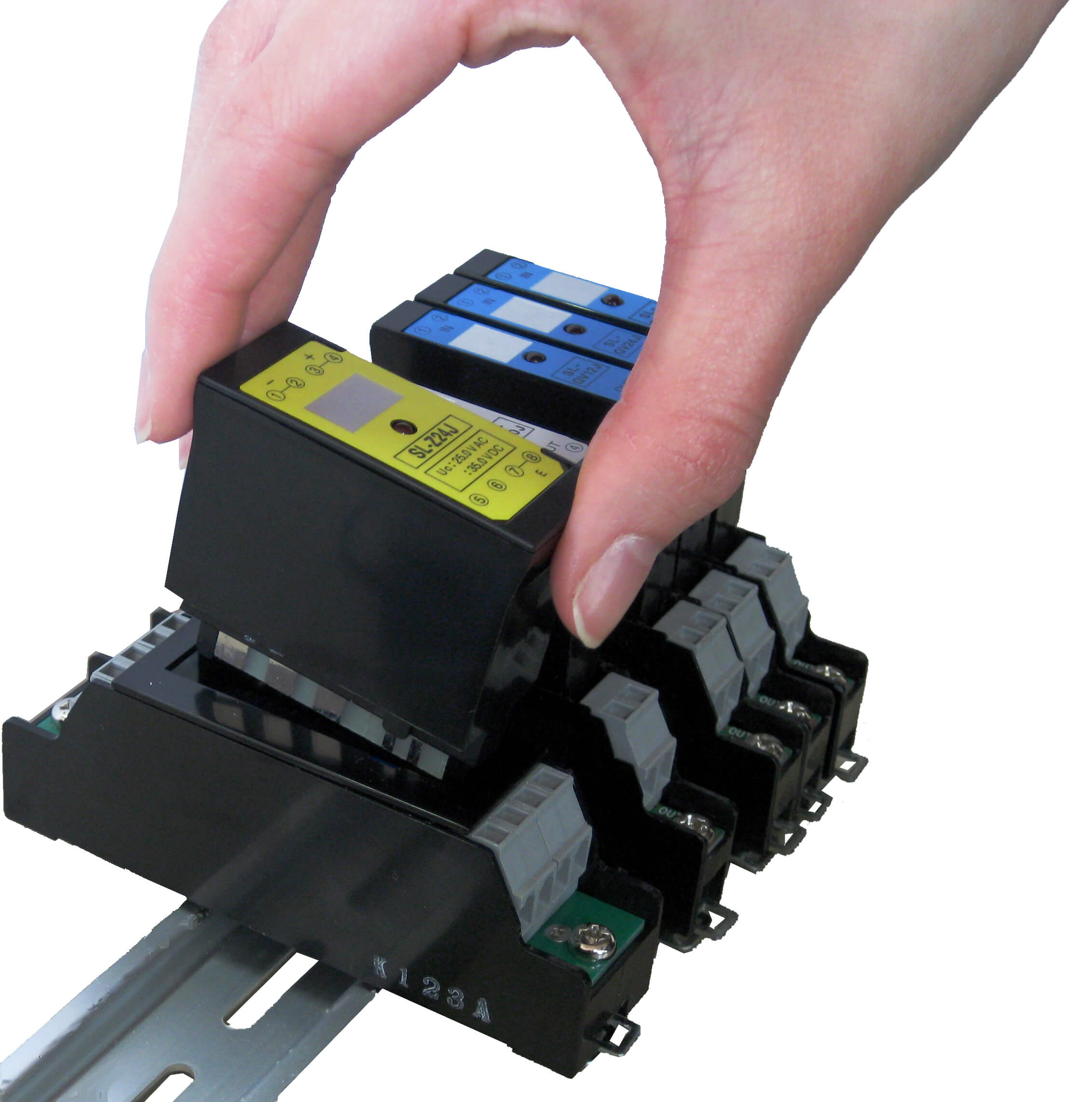

交換しやすいプラグインタイプ

SPD機能表示ランプにより目視で機能確認

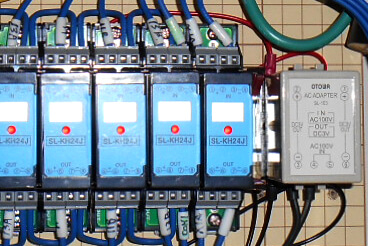

設置例

形式

特性表

形式 最大連続注1)
使用電圧 Uc
定格電流 電圧防護レベル Up 残留電圧注2) 直列抵抗/線 インパルス耐久性注3)注4)

伝送周波数

帯域注5)

挿入損失
線 間 対 地 間

C2

(8/20μs)

D1

(10/350μs)

SL-KH24J 36.5V DC 1000mA 80V 400V 60V 0.5Ω 10kA 5kA DC~500kHz

1.5dB以下

  • 注1)AC回路でも使用できますが、回路電圧のピーク値より大きいUcのSPDを選定してください。
  • 注2)8/20μs:5kA短絡回路電流印加時(C2) 10/350μs:2.5kA短絡回路電流印加時(D1)
  • 注3)2線合計での表記ですので、各ライン(1線)の値は表記値の1/2になります。
  • 注4)IECカテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 10kA(正負・各5回・計10回)、D1:10/350μs 5kA(正負・各1回・計2回)
  • 注5)減衰 3dB、特性インピーダンス600Ω、参考値

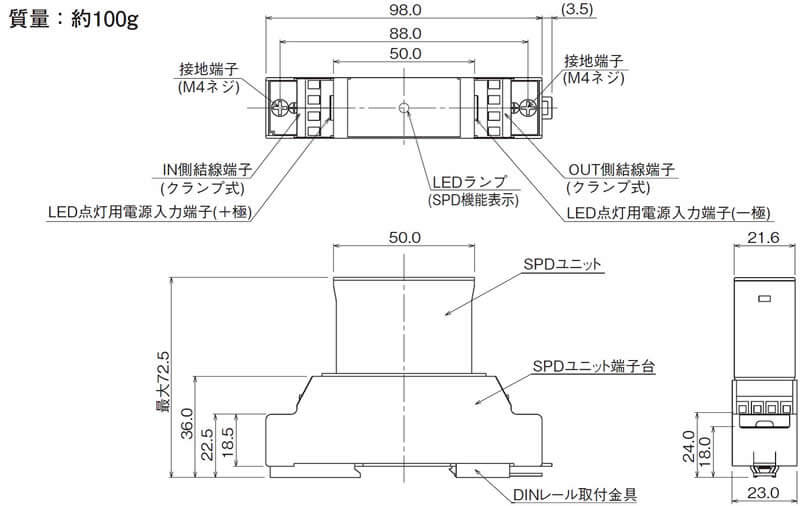

外形寸法図

大電流信号回線用SPDとセットになる製品

LED点灯用電源

  • SL-205A
  • SL-205A
  • 信号回線用SPD・避雷器のSPD機能表示用の専用電源
