製品案内

CS-NPJ50-T230、CS-NPJ50-350、CS-NPJ50-T350、CS-NPJ50-600、CS-NPJ50-1.2K、CS-NPJ50-T90LT、CS-NPJ50-T230LT、CS-NPJ50-T350LT

同軸ケーブル用SPD
防水形同軸ケーブル用SPD

CS-NPJ50-T230、CS-NPJ50-350、CS-NPJ50-T350、CS-NPJ50-600、CS-NPJ50-1.2K、CS-NPJ50-T90LT、CS-NPJ50-T230LT、CS-NPJ50-T350LT

  • 国土交通省 航空保安無線施設等 雷害対策施工標準 適合品
    (CS-NPJ50-1.2K、CS-NPJ50-T90LTを除く)
    JIS C 5381-21対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 各種無線装置を雷サージから保護
2. 優れた高周波特性
3. 外部導体の特殊メッキ採用による高品質、高性能
接触性能、高周波特性の向上と優れた耐候性
4. 確実な締め付け可能なカップリング構造
カップリングナットのスパナがけ構造により工具を用い確実な締め付け管理が可能
5. RoHS規制物質対応

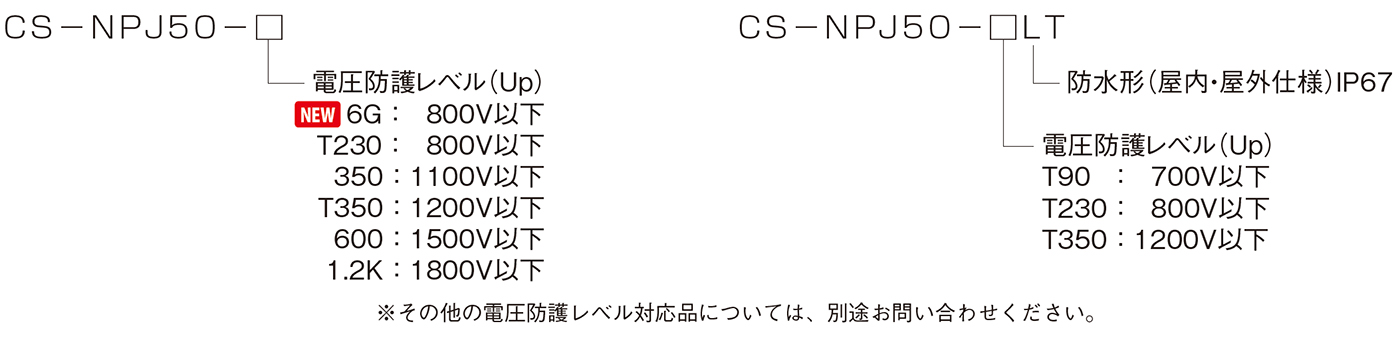

形式

CS-NPJ50-T230、CS-NPJ50-350、CS-NPJ50-T350、CS-NPJ50-600、CS-NPJ50-1.2K、CS-NPJ50-T90LT、CS-NPJ50-T230LT、CS-NPJ50-T350LT

特性表

形式

外部の保護等級 伝送周波数
帯域
最大連続
使用電圧Uc
最大許容
電力
挿入損失 VSWR コネクタ インピーダンス 電圧防護
レベル Up
インパルス耐久性注2)
DC~1GHz 1GHz以上 DC~1GHz 1GHz以上 C2(8/20μs)

D1

(10/350μs)

CS-NPJ50-T230 IP20 DC~3GHz 100V DC 50W 0.1dB以下 0.2dB以下 1.1以下 1.2以下 N型 50Ω 800V以下 20kA 2.5kA
CS-NPJ50-350 DC~2GHz 250V DC 100W 1.1以下 1100V以下
CS-NPJ50-T350 DC~3GHz 250V DC 100W 1.1以下 1200V以下
CS-NPJ50-600 DC~2GHz 430V DC 200W 1.1以下 1500V以下
CS-NPJ50-1.2K DC~2.2GHz 250V DC 500W 1.15以下 1800V以下 10kA 1.0kA
CS-NPJ50-T90LT IP67注1) DC~3GHz 60V DC 50W 0.2dB以下 1.2以下 700V以下 20kA 2.5kA
CS-NPJ50-T230LT DC~3GHz 100V DC 50W 800V以下
CS-NPJ50-T350LT DC~3GHz 250V DC 100W 1200V以下
  • 注1)コネクタ部(ジャック・プラグ)を適切な防滴加工を施した場合に限る。
  • 注2)カテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 20kA(正負・各5回・計10回)、D1:10/350μs 2.5kA(正負・各1回・計2回)
  • 参考用途 航空無線 UHF-TX:CS-NPJ50-600、 航空無線 VHF及びUHFRX:CS-NPJ50-350

用途

同軸ケーブル(coaxial)から侵入する雷サージから機器を保護。
各種無線通信、情報管理装置の雷保護、レーダー情報処理システムの雷保護。
CS-NPJ50-T000LTシリーズは防水仕様(屋内・屋外仕様)

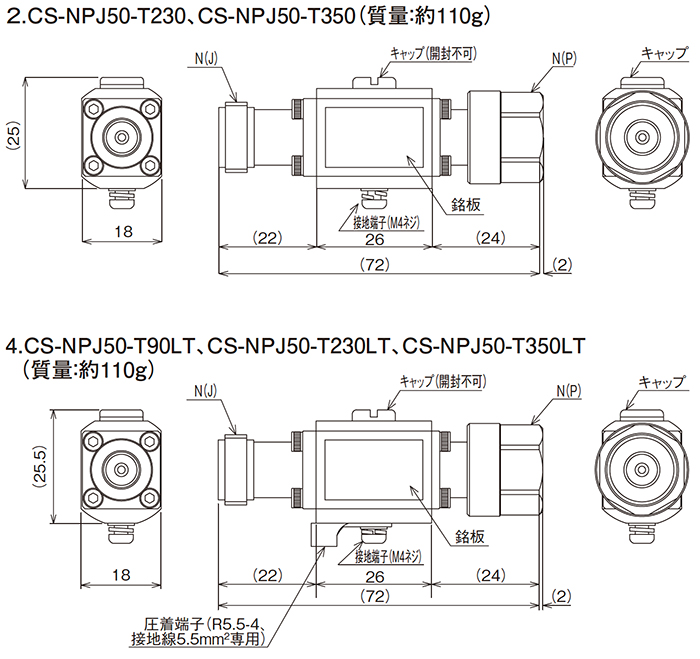

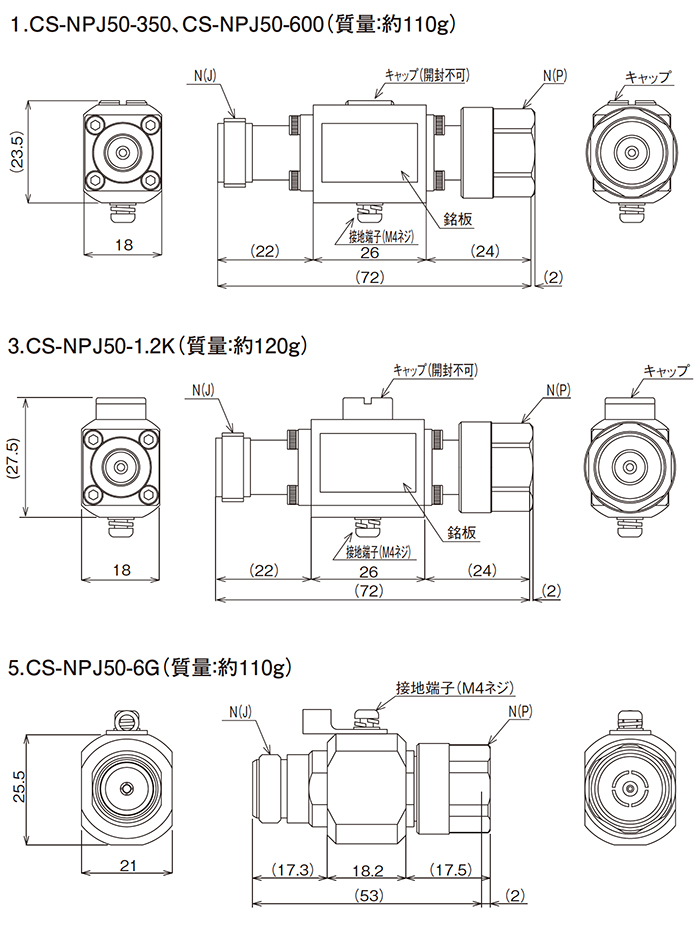

外形寸法図

CS-NPJ50-T230、CS-NPJ50-350、CS-NPJ50-T350、CS-NPJ50-600、CS-NPJ50-1.2K、CS-NPJ50-T90LT、CS-NPJ50-T230LT、CS-NPJ50-T350LT
CS-NPJ50-T230、CS-NPJ50-350、CS-NPJ50-T350、CS-NPJ50-600、CS-NPJ50-1.2K、CS-NPJ50-T90LT、CS-NPJ50-T230LT、CS-NPJ50-T350LT
