用途

電源・接地から侵入する雷サージから機器を保護。
絶縁形耐雷トランス(耐雷Tr)。
耐雷変圧器。
ご要望に合わせた特殊仕様を設計。

各種耐雷トランス

耐雷トランスはお客様のご要望、仕様によって様々な特注品を製作することが可能です。ご相談ください。(電圧タップ付きや特殊電圧、高耐圧仕様、励磁突入電流軽減形など)

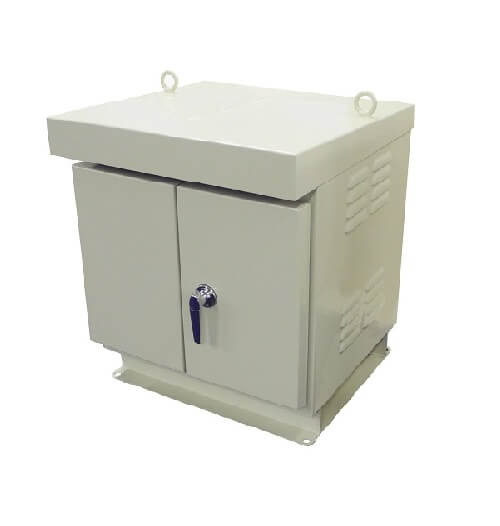

屋外形耐雷トランス

  1. 内蔵の耐雷トランスの仕様はそのままに、ケースを屋外仕様に設計
  2. ケース材質は鉄製、ステンレス製の2種類
  3. 完全密閉型も製作可能

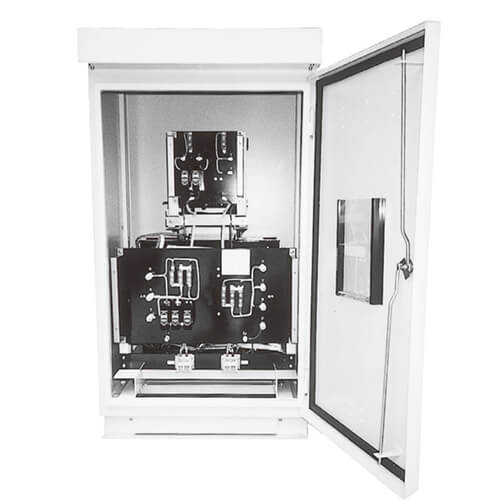

複合形耐雷トランス

  1. 複数の耐雷トランスを一つのケースに収納し、設置面積を大幅に低減
  2. 屋内用、屋外用いずれも対応

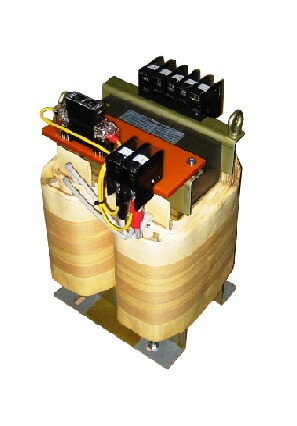

耐雷トランス ケースなしタイプ

  1. 盤内への設置に最適
  2. 標準仕様であるインパルス耐電圧30kV、サージ減衰量1/1000以下のほか、特殊仕様にも対応
  3. 単相、三相、逆V結線、スコット結線など各種製作可能
  4. 定格容量は0.5kVA〜100kVA以上

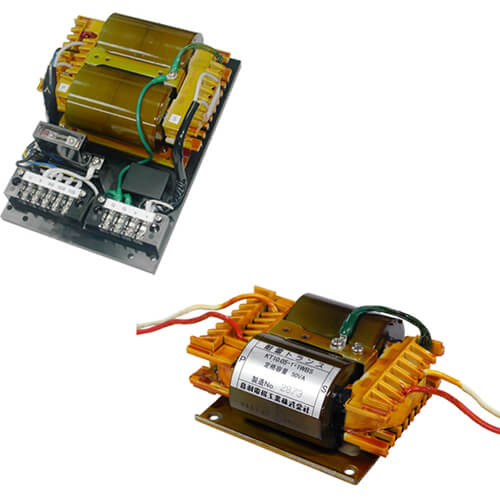

小型耐雷トランス ケースなしタイプ

  1. 盤内への設置に最適
  2. 薄型形状の小型・軽量タイプ
  3. インパルス耐電圧は従来品と同じ30kV、サージ減衰量は1/100以下
  4. 単相2線専用、定格容量は1kVA以内

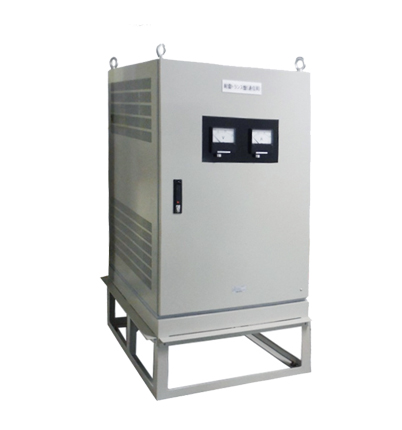

フリーアクセスフロア対応
耐雷トランス

  1. フリーアクセスフロアに対応した耐震架台付きタイプ
  2. 盤面への計器実装にも対応
