劣化表示器

RH-23

  • 配電用機材の劣化又は故障を昼夜を問わず目視で確認

特長

1. 大型表示部
表示部が大きく、目視での確認が容易です。
2. 夜間も劣化や故障を発見
変圧器、開閉器、避雷器などの配電機材が劣化又は故障した場合、劣化表示部(赤色の蛍光シー トおよび反射シート)が突出します。
3. 無電源で劣化を検出
4. 何度でも使用可能
劣化表示器用復帰棒(別売品)を使用することで劣化表示部が復帰します。
5. 無停電で取り付け可能

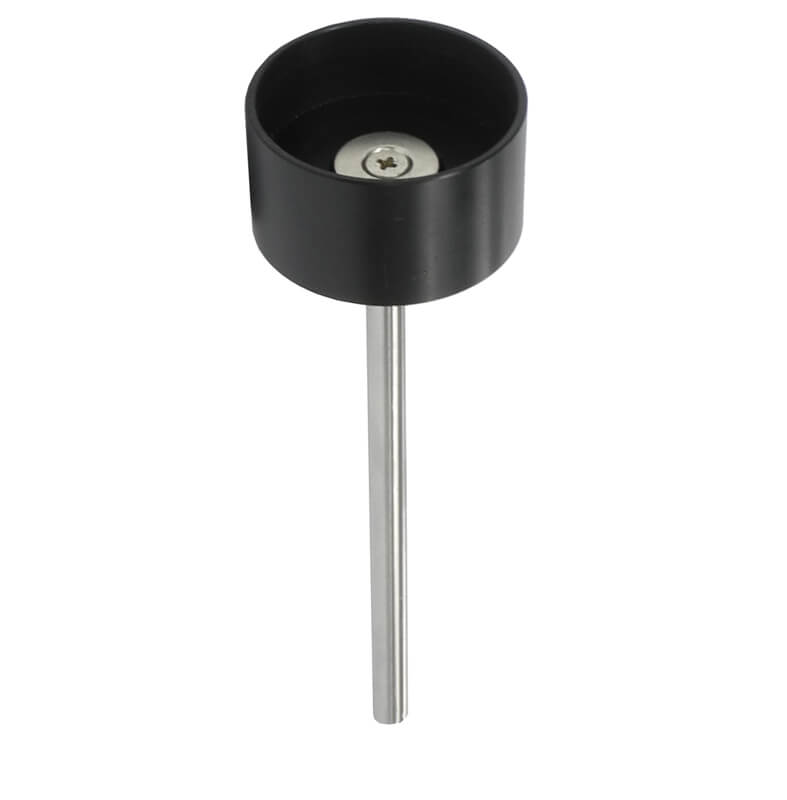

別売品 復帰棒 RH-FK23

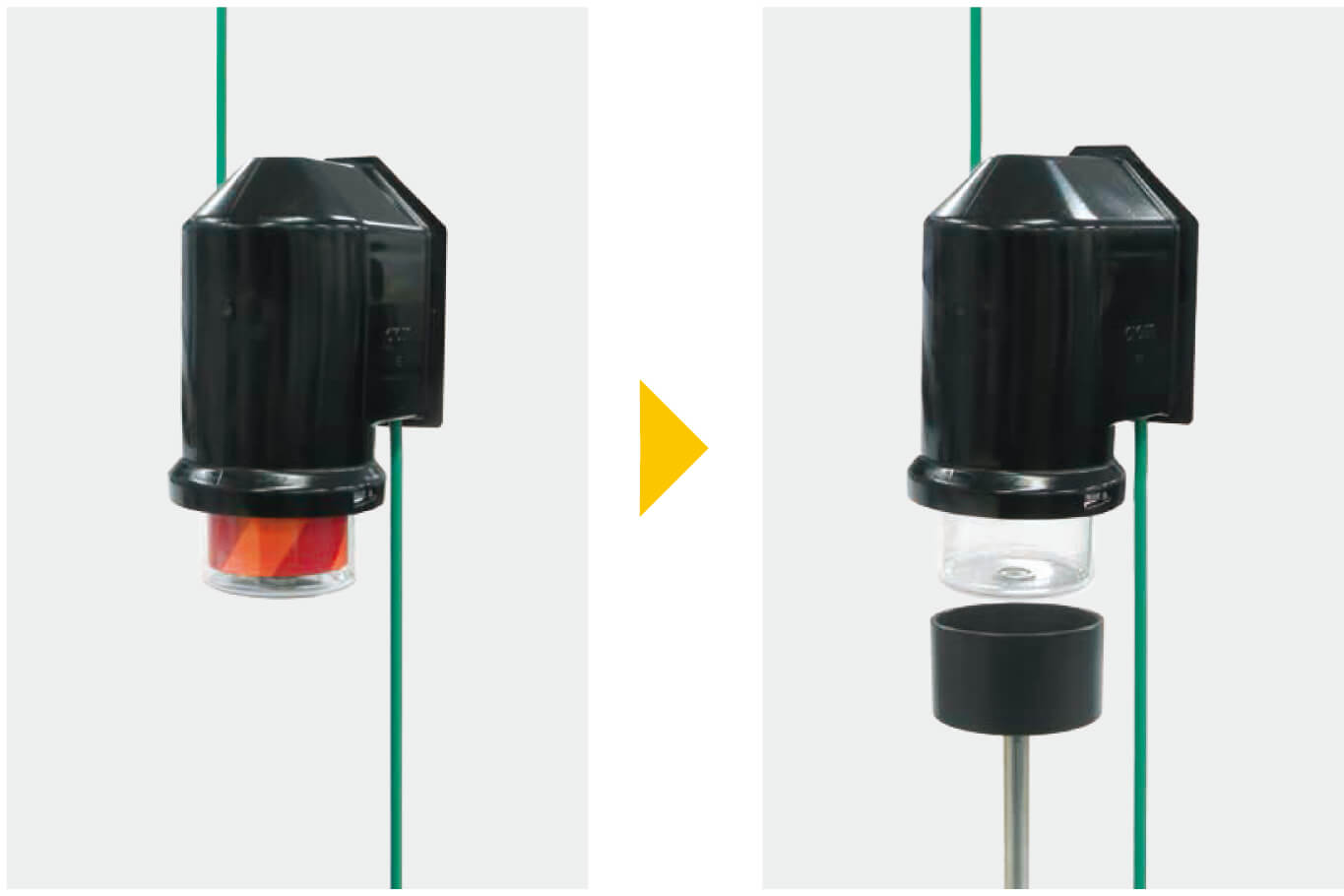

復帰棒使用例

形式

RH-23

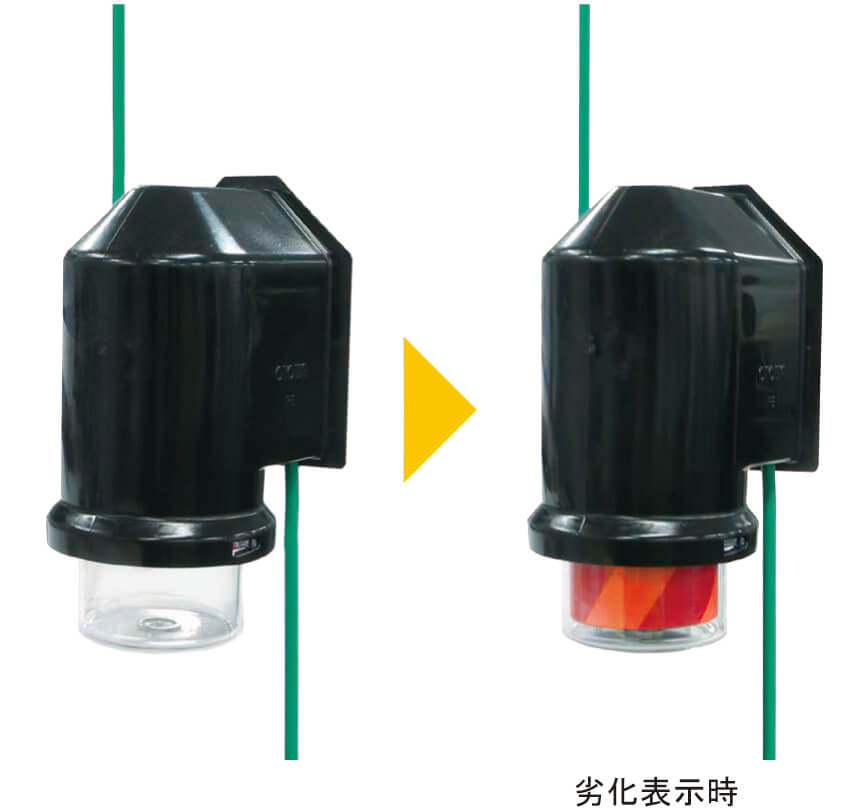

動作例

劣化表示時

特性表

形式 RH-23
定格動作電波 1A~30A以下
定格動作時間 1秒以下
放電耐量 雷インパルス大電流(4/10μs) 30kA 3回
方形波インパルス電流(2ms) 75A
リード線 IV線 5.5mm2
使用温度範囲 -35℃~+40℃

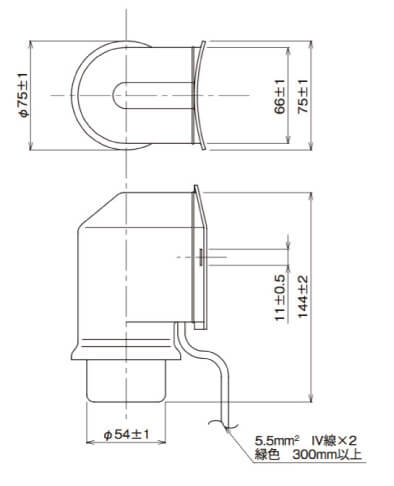

外形寸法図
