SG-Z12J、SG-Z24J、SG-Z48J

制御電源回路用SPD

SG-Z12J、SG-Z24J、SG-Z48J

  • 国土交通省 公共建築工事標準仕様書 適合品(SG-Z12J、SG-Z24J、SG-Z48J)
    国土交通省 建築設備設計基準 適合品(SG-Z24J)
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 接点信号に対応
2. 大きな保護能力
3. DINレール取り付け、ネジ取り付け対応
4.プラグインタイプ(点検、交換容易)
5. RoHS規制物質対応
交換しやすいプラグインタイプ

交換しやすいプラグインタイプ

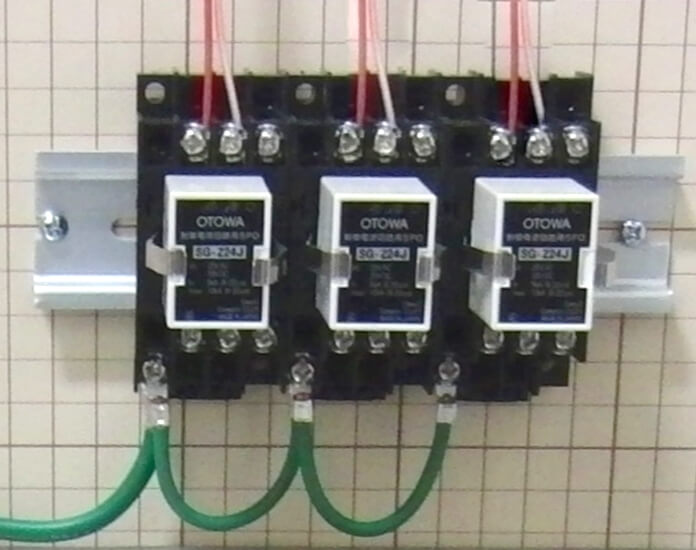

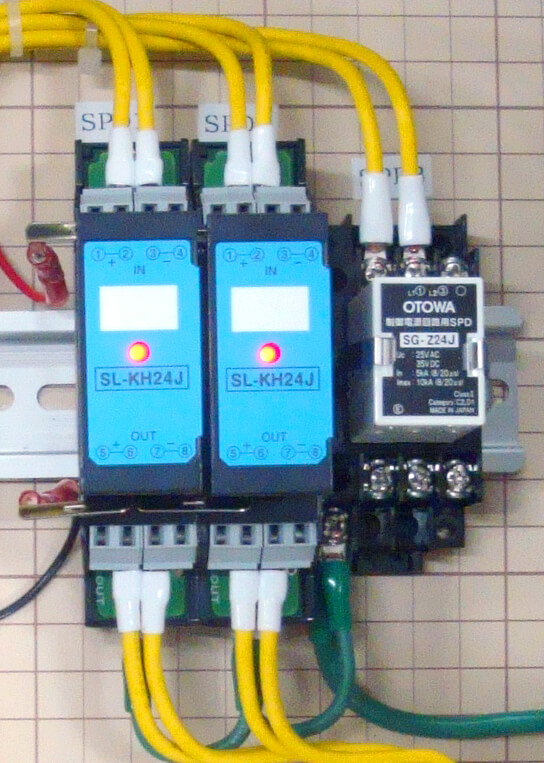

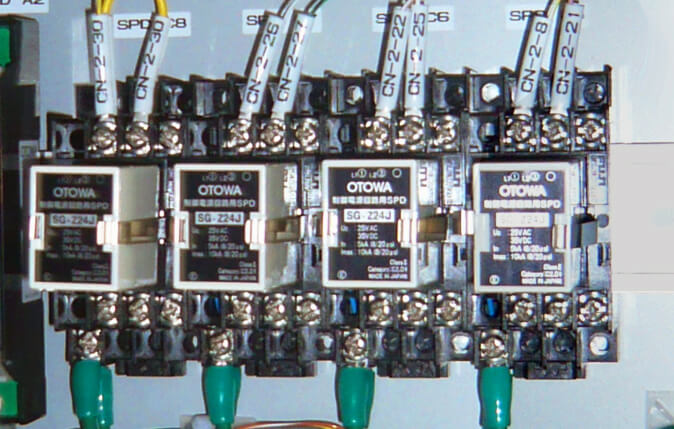

設置例

設置例

設置例

設置例

設置例

設置例

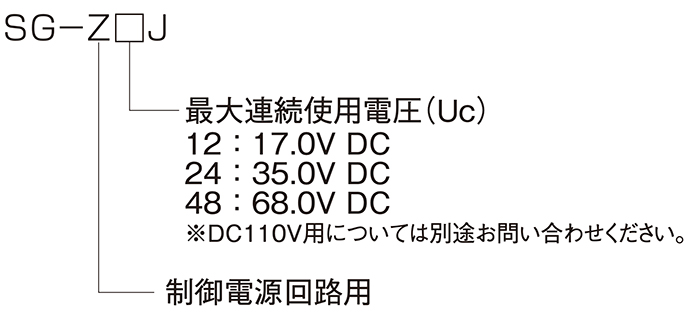

形式

SG-Z12J 最大連続使用電圧(Uc) 17.0V DC
SG-Z24J 最大連続使用電圧(Uc) 35.0V DC
SG-Z48J 最大連続使用電圧(Uc) 68.0V DC
※DC110V用については別途お問い合わせください。

特性表

形式 最大連続
使用電圧 Uc注1)
定格電流注2) 電圧防護レベル Up 残留電圧注3) インパルス耐久性注4)注5)

静電容量注6)

線 間 対 地 間

C2

(8/20μs)

D1

(10/350μs)

SG-Z12J 17.0V DC 10A 350V以下 350V以下 110V 10kA 3kA 8500pF
SG-Z24J 35.0V DC 10A 450V以下 450V以下 130V 10kA 3kA 3700pF
SG-Z48J 68.0V DC 10A 550V以下 550V以下 140V 10kA 3kA 2800pF
  • 注1)AC回路でも使用できますが、回路電圧のピーク値より大きいUcのSPDを選定してください。
  • 注2)使用電線サイズの仕様に合わせた電流容量でご使用ください。
  • 注3)8/20μs:5kA短絡回路電流印加時(C2)
    10/350μs:1.5kA短絡回路電流印加時(D1)
  • 注4)2線合計での表記ですので、各ライン(1線)の値は表記値の1/2になります。
  • 注5)カテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 10kA(正負・各5回・計10回)、D1:10/350μs 3kA(正負・各1回・計2回)
  • 注6)条件:1MHz、1Vrms時(測定箇所線間)、参考値

用途

通信線(制御電源回路)から侵入する雷サージから機器を保護。
SG-Z12J:AC・DC共用 最大連続使用電圧DC 17.0V AC 12.0V
SG-Z24J:AC・DC共用 最大連続使用電圧DC 35.0V AC 25.0V
SG-Z48J:AC・DC共用 最大連続使用電圧DC 68.0V AC 48.0V

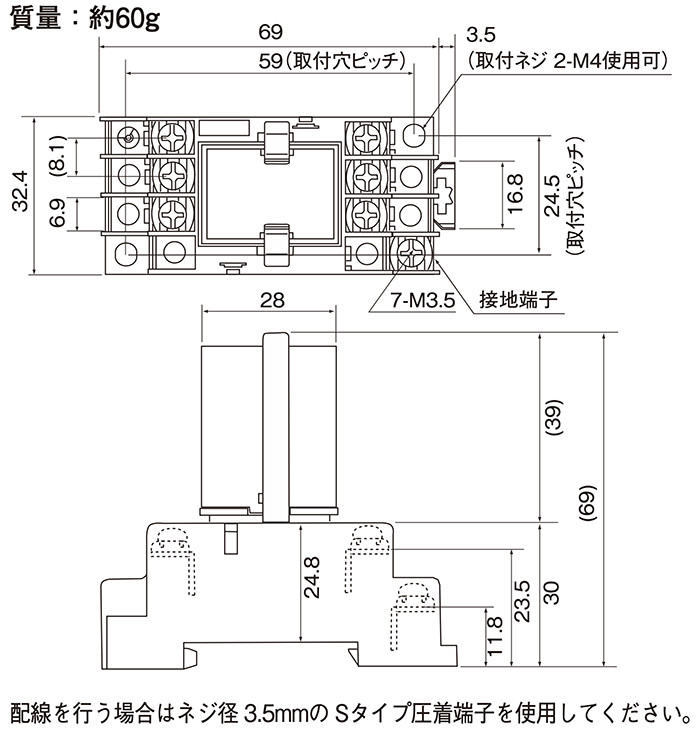

外形寸法図

SG-Z12J、SG-Z24J、SG-Z48J
