分電盤用SPD

LT-332,LT-334シリーズ

  • 国土交通省 NETIS 登録品
    国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    クラスⅡ(JIS C 5381-11)対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 盤内取り付け容易
  • JIS協約形配線用遮断器 2極寸法の幅 50mm
2. 劣化時も安心機能付き
  • 自動切り離し装置内蔵
  • SPD機能表示付き
  • 劣化接点出力対応(Sタイプのみ)
3. 応答性に優れ、無続流
4. 取り付けは3パターン
  • DINレール
  • 連接取付板
  • 取付金具によるネジ止め
5. 1台で線間・対地間を保護
6. RoHS規制物質対応

SPD機能表示ランプで目視によって機能確認

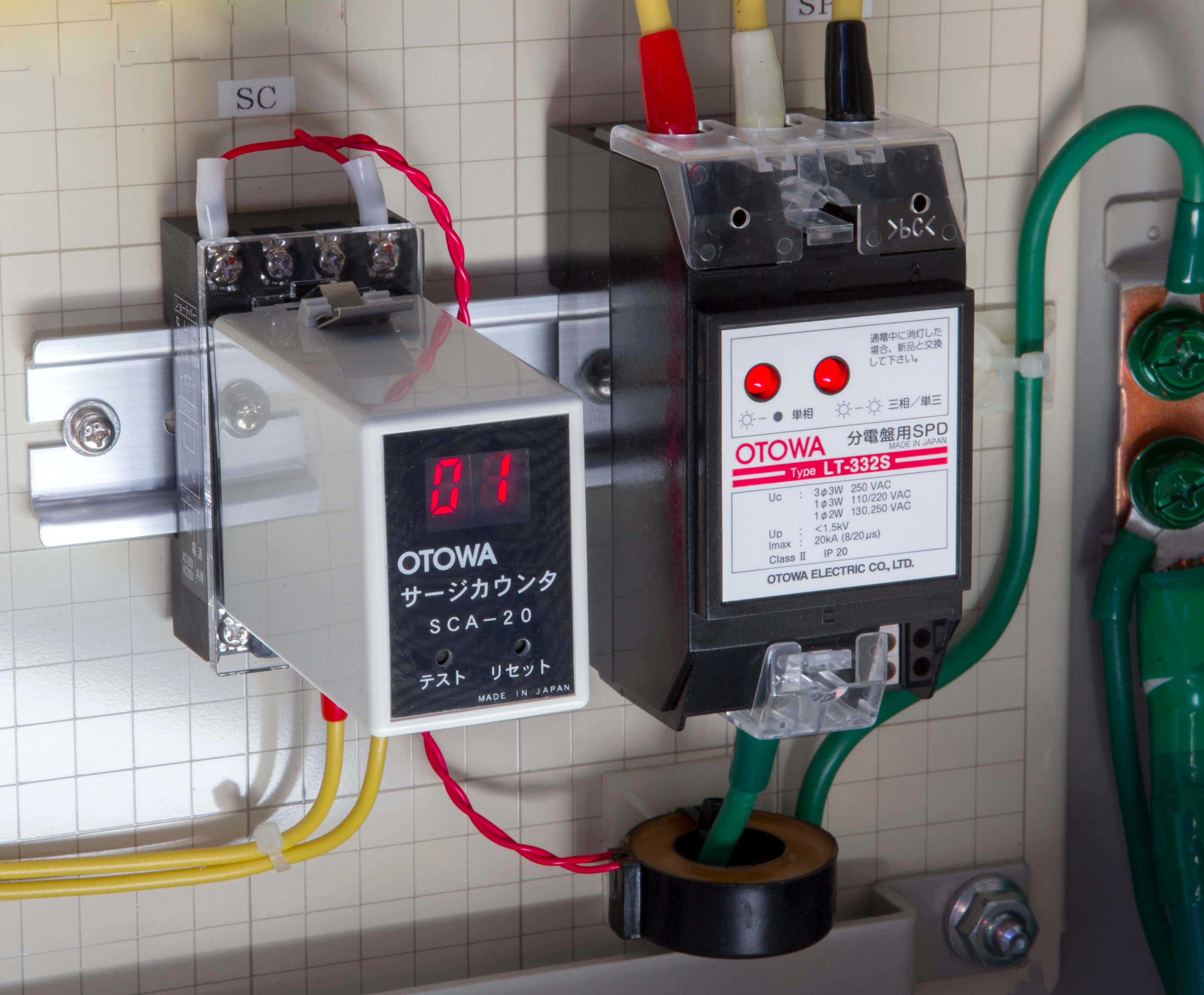

サージカウンタとの取付例

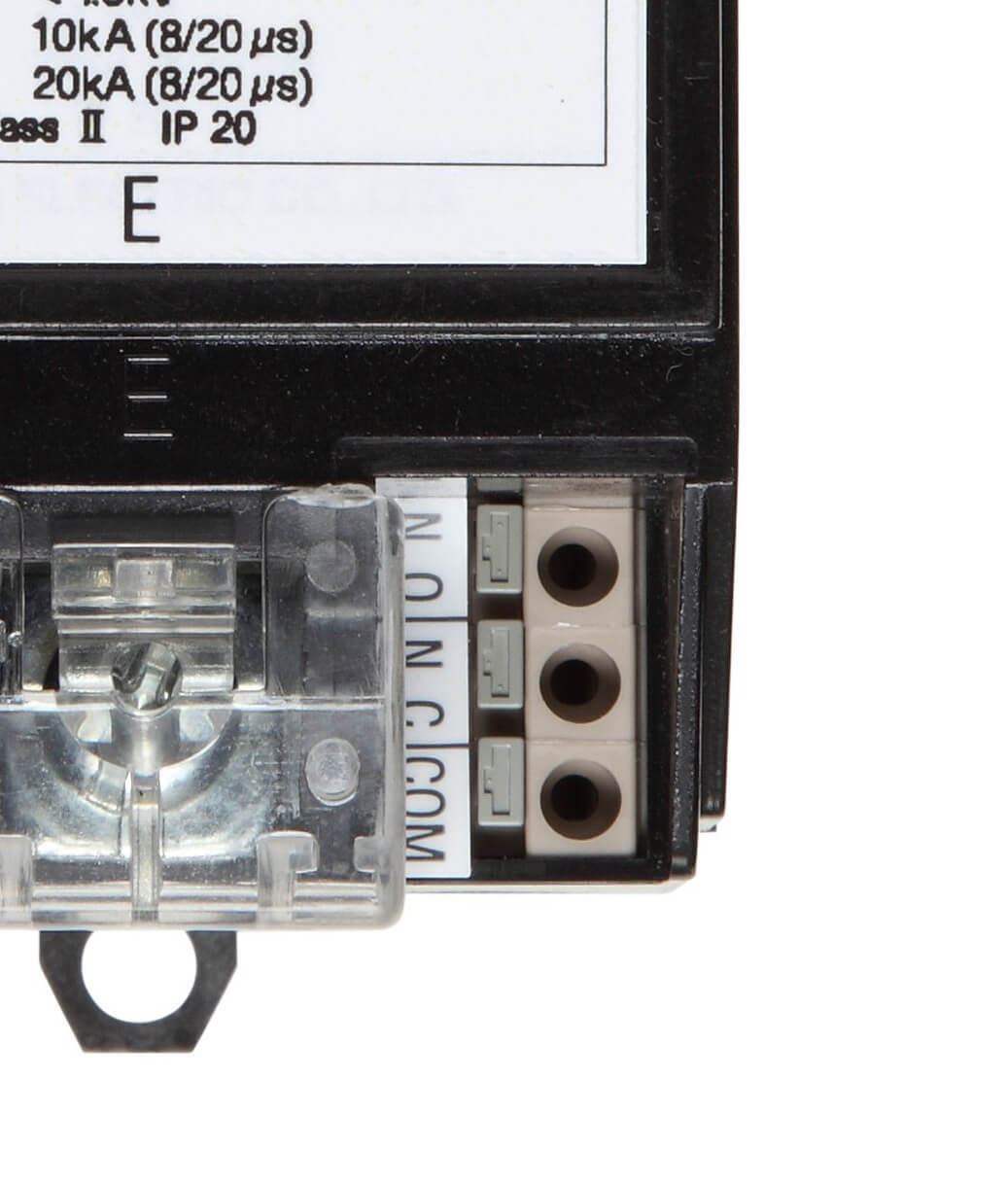

劣化時、警報接点を出力

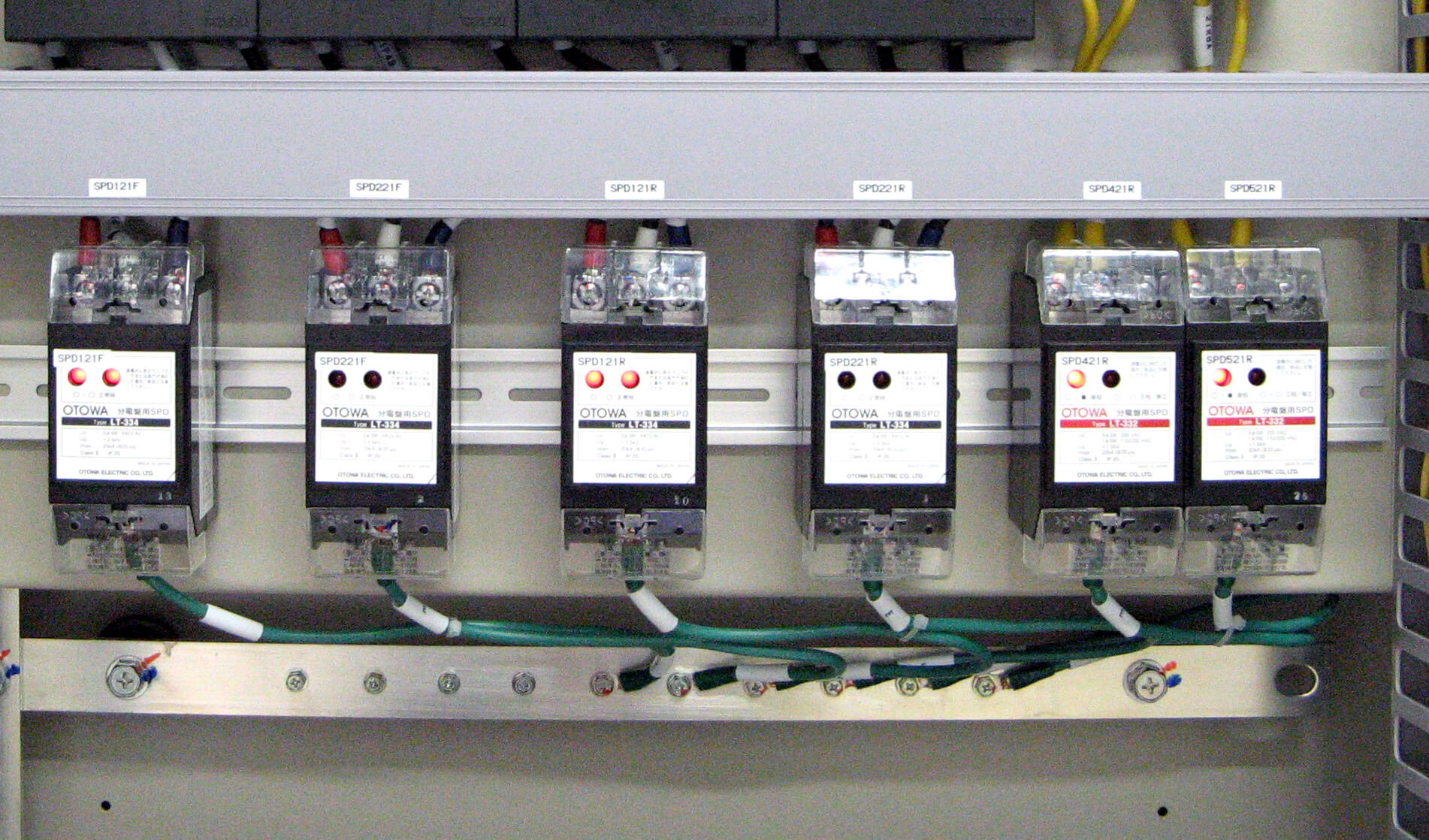

設置例

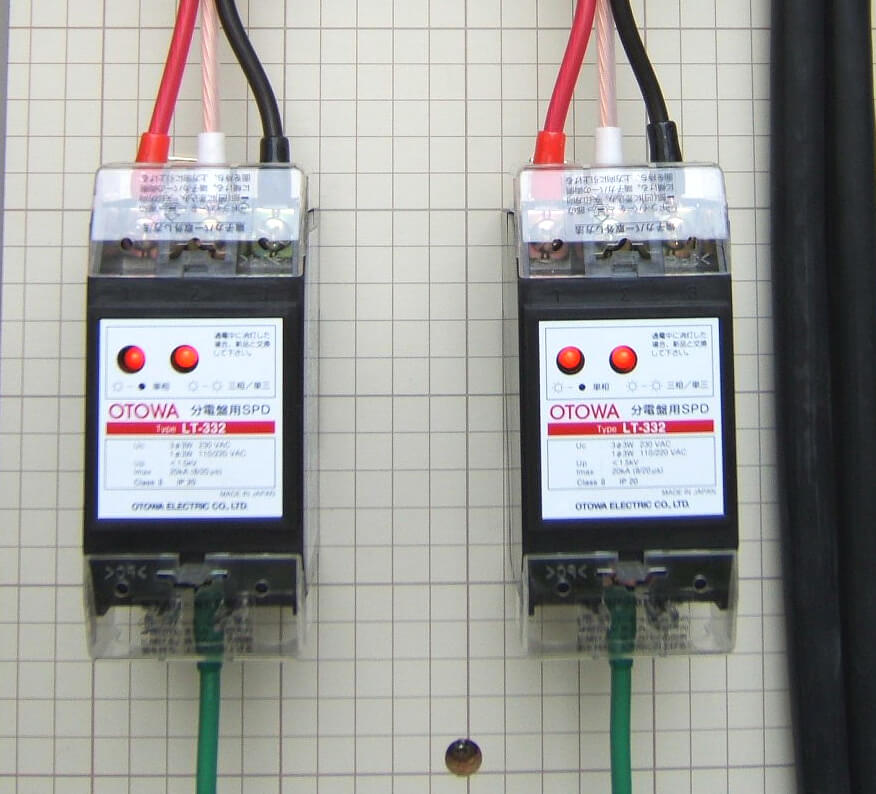

設置例

形式

特性表

【LT-332シリーズ】
形式 LT-332 LT-332S LT-332S-T LT-332Z LT-332ZS LT-332ZS-T
最大連続使用電圧(50/60Hz)Uc 単相2線 130V, 250V AC 単相3線 110V / 220V AC 三相3線 250V AC
公称放電電流
(8/20μs)In
線間、対地間 10kA 5kA
最大放電電流
(8/20μs)Imax
線間、対地間 20kA 10kA
電圧防護レベル 注1)Up 線間 1300V以下 1300V以下
対地間 1500V以下 1500V以下
動作開始電圧 注2) 線間 480V±10% 540V±10%
劣化接点出力端子
二種耐熱
使用温度範囲 T −25℃〜+70℃
外郭の保護等級注3) IP20
使用電線範囲 5.5mm2〜14mm2
【LT-334シリーズ】
形式 LT-334 LT-334S LT-334S-T LT-334Z LT-334ZS LT-334ZS-T
最大連続使用電圧(50/60Hz)Uc 単相2線 510V AC 三相3線 510V AC
公称放電電流
(8/20μs)In
線間、対地間 10kA 5kA
最大放電電流
(8/20μs)Imax
線間、対地間 20kA 10kA
電圧防護レベル 注1)Up 線間 2400V以下 2400V以下
対地間
動作開始電圧 注2) 線間 860V±10% 860V±10%
劣化接点出力端子
二種耐熱
使用温度範囲 T −25℃〜+70℃
外郭の保護等級注3) IP20
使用電線範囲 5.5mm2〜14mm2
  • 注1)二種耐熱仕様(形式:LT-332S-T, LT-332ZS-T, LT-334S-T, LT-334ZS-T)でDC電源ご使用の場合は別途お問い合わせください。
  • 注2)公称放電電流 lnを印加時の値。
  • 注3)直流1mA印加時の動作開始電圧を示す。
  • 注4)感電防止端子カバー取付状態による。

回路図

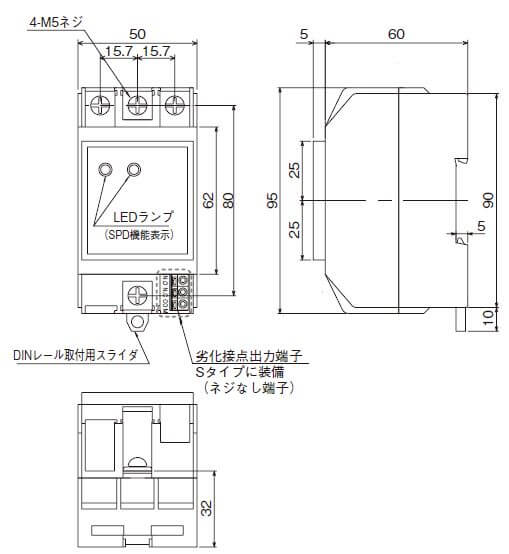

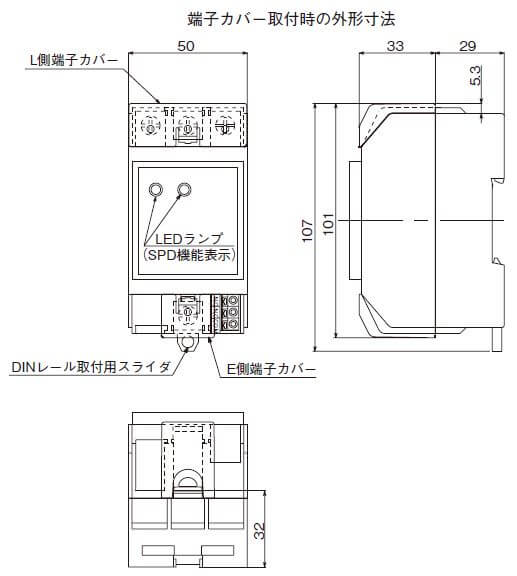

外形寸法図

分電盤用SPDとセットになる製品

SPD外部分離器

  • FR22GG50V125P , FDS-20kA-NB , US222 , US223 , US141
  • FR22GG50V125P , FDS-20kA-NB,US222 , US223 , US141
  • ヒューズとヒューズホルダ
  • 各種電源用SPDと組み合わせて使用し、短絡電流を遮断

この製品の詳細を見る
