LD-B22E3，LD-B22E3S

免雷ブレーカSPD

LD-B22E3，LD-B22E3S

  • 国土交通省　建築設備設計基準 適合品
    クラスⅠ・Ⅱ（JIS C 5381-11）対応

    業界初！SPD分離器と一体化したクラスⅠ対応SPD

    ※「免雷」は音羽電機工業の登録商標です。
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. SPD外部分離器（MCCB）とSPDを一体化し、盤内配線が最短
SPD外部分離器一体化によりSPDと分離器間の外部配線がゼロとなり、配線工数を大幅削減します。配線をできる限り短くすることで最適な雷保護が実現できます。

2. 主幹ブレーカに通電したまま点検できる点検用断路機能付き
配線用遮断器（MCCB）：SPD部の交換時や点検時に遮断器の操作によって回路から開放し、無電圧での作業が可能
3. 大きな保護能力
電圧防護レベルは1300V以下、インパルス電流Iimp25kA、直撃雷による被害から施設・設備を保護します。
4. SPD部のみ交換可能
5. 応答性に優れ、無続流
応答速度：3nsec以下
6. 劣化時も安心機能付き
  • ・2段階の保護機能（SPD内部の自動切り離し装置が動作し、SPD外部分離器がトリップ）
  • ・SPD機能表示付き
  • ・劣化接点出力対応（LD-B22E3Sのみ）
7. RoHS規制物質対応


  • 設置例

  • 設置例

    •

    形式

    LD-B22E3　　 劣化接点出力端子なし
    LD-B22E3S　　劣化接点出力端子付き
    ※取替用SPD部（形式 ： LD-B22E3-E）もご用意しています。

    特性表

    【共通仕様】
    形式 LD-B22E3 , LD-B22E3S
    使用電線範囲 注1） 8mm2〜22mm2
    使用温度範囲 T －5℃〜＋40℃
    取付方法 ネジ取り付け
    • 注1）推奨電線は14mm2
    【SPD部】（LD-B22E3-E）
    最大連続使用電圧(50/60Hz) Uc 単相3線110/220V AC , 三相3線250V AC 注1）
    公称放電電流（8/20μs）In 対地間 25kA
    インパルス電流（10/350μs）Iimp 対地間 25kA
    電圧防護レベル 注2）Up 対地間 1300V以下
    動作開始電圧 注3） 450V以上
    定格短絡電流 注4）  ISCCR 線間 80kA
    外郭の保護等級（IPコード） IP20
    • 注1）単相2線でご使用の場合は、別途お問い合わせください。
    • 注2）公称放電電流Inを印加時の値。
    • 注3）直流6mＡ印加時の動作開始電圧を示す。
    • 注4）SPD外部分離器との組み合わせ。
    【SPD外部分離器】
    フレーム 225AF/225AT
    定格インパルス耐電圧 8kV
    • 注1）参考規格（MCCB） JIS C 8201-2-1

    【劣化接点出力端子】（劣化接点出力端子付き ： LD-B22E3S）
    最大使用電圧/電流 AC250V/3.0A 　DC125V/0.4A
    接点動作（c接点） a接点（ALa1－ALc1）…正常時：OFF　劣化時：ON
    b接点（ALb1－ALc1）…正常時：ON　 劣化時：OFF
    使用可能電線 より線　0.5mm 2 ～ 2.0mm 2（AWG20 ～ AWG14）



    用途

    電源から侵入する雷サージから機器を保護（直撃雷対応）。
    クラスⅠ対応電源用SPD（避雷器、アレスタ）。
    単相３線 、三相３線 、1φ3Ｗ、3φ3Ｗ、AC100V、AC200V、（単相2線、1φ2Ｗも可）、電灯用、動力用

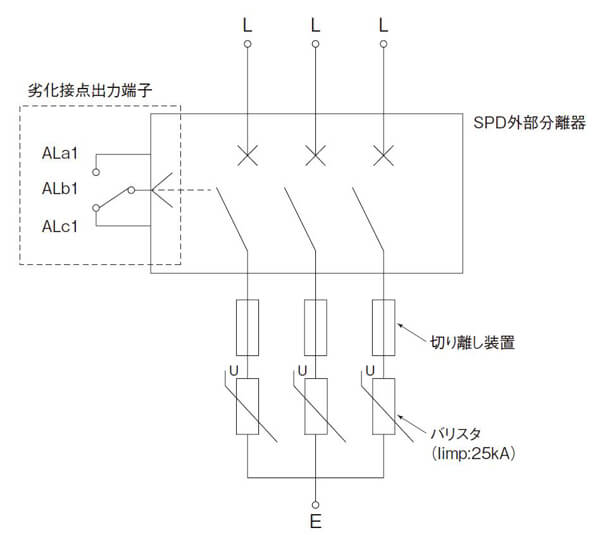

    回路図

    LD-B22E3，LD-B22E3S

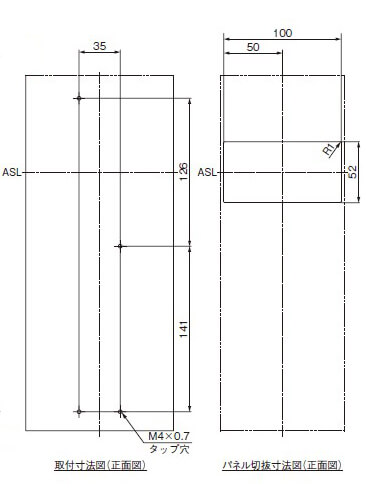

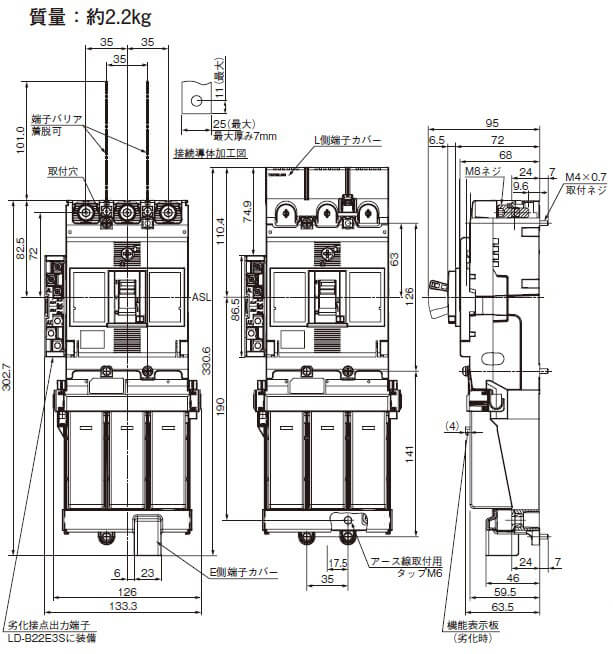

    外形寸法図
