免雷カウントSPD

LT-2TSC

  • 国土交通省 公共建築工事標準仕様書 適合品
    国土交通省 建築設備設計基準 適合品
    クラスⅡ(JIS C 5381-11)対応

    ※「免雷」は音羽電機工業の登録商標です。
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. サージカウント・交換推奨表示機能内蔵
サージカウント機能を内蔵し、SPDの効果の見える化を実現。劣化を検知し交換推奨時期を知らせる表示機能付き。
2. 盤内取り付け容易
  • JIS協約形配線用遮断器寸法(3極用)に準拠
  • 分岐MCCB用の銅バーが利用可能
3. 劣化時も安心機能付き
  • 自動切り離し装置内蔵
  • SPD機能表示付き
  • 劣化接点出力対応
4. 応答性に優れ、無続流
5. 取り付けは4パターン
  • DINレール
  • M4ネジによる取り付け
  • 連接取付板
  • 取付金具によるネジ止め
6. 1台で線間・対地間を保護
7. RoHS規制物質対応

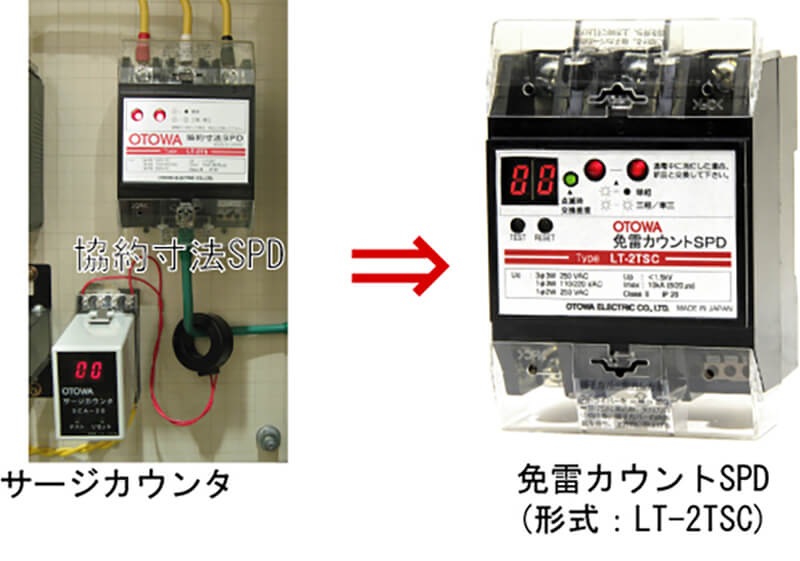

カウント一体型により従来品より省スペース化

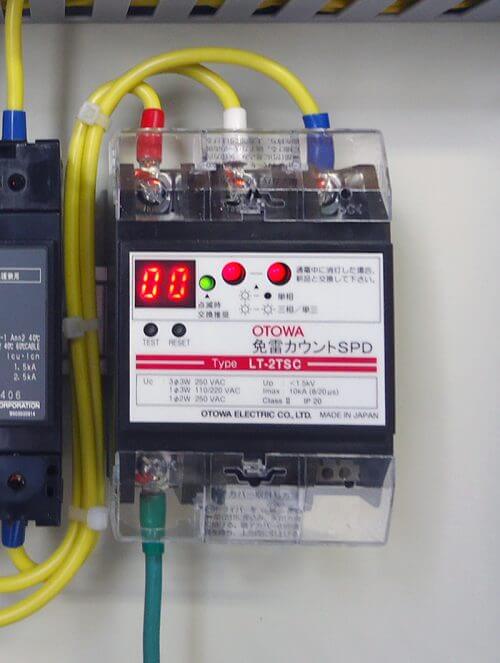

設置例

形式

LT-2TSC

特性表

形式 LT-2TSC
最大連続使用電圧(50/60Hz)Uc 単相2線 130V,250V AC 単相3線 110V/220V AC 三相3線 250V AC
公称放電電流(8/20μs)In 線間、対地間 5kA
最大放電電流(8/20μs)Imax 線間、対地間 10kA
電圧防護レベル 注1)Up 線間 1300V以下
対地間 1500V以下
動作開始電圧 注2)線間 540V±10%
使用温度範囲T -20℃〜+50℃
外郭の保護等級注3) IP20
使用電線範囲 5.5mm2〜14mm2
カウント表示注4) 2桁LED(最大254回まで識別可能)
データ保持 停電時でも停電前の動作回数の記録を保持
  • 注1)公称放電電流 Inを印加時の値。
  • 注2)直流1mA印加時の動作開始電圧を示す。
  • 注3)感電防止端子カバー取付状態による。
  • 注4)カウント表示には50/60Hzの電源回路でご利用ください。

回路図

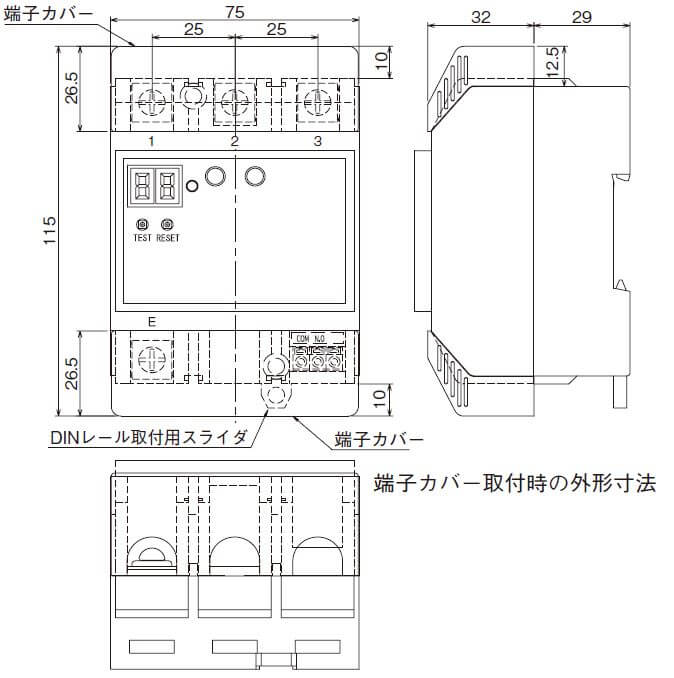

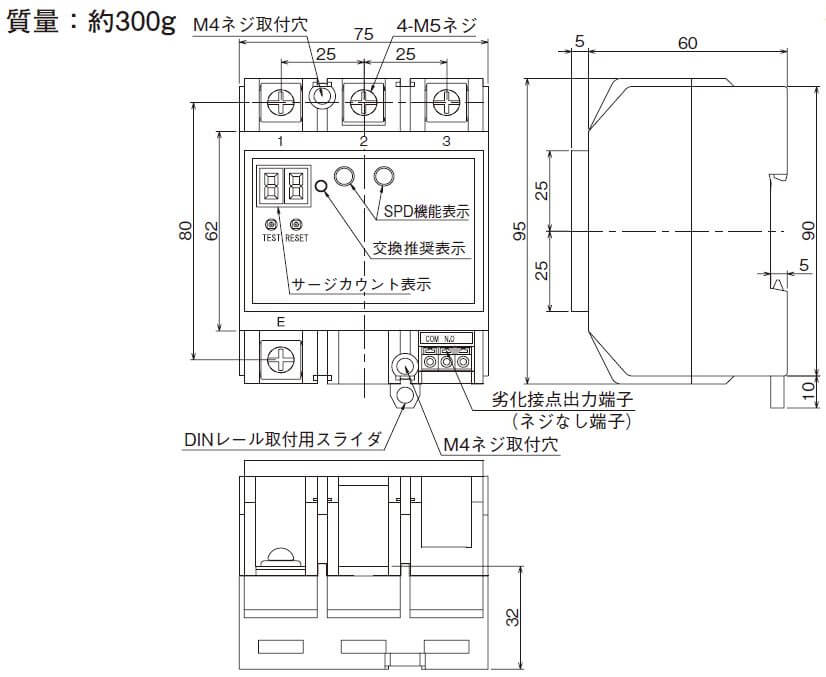

外形寸法図

免雷カウントSPDとセットになる製品

SPD外部分離器

  • FR22GG50V125P , FDS-20kA-NB , US222 , US223 , US141
  • FR22GG50V125P , FDS-20kA-NB,US222 , US223 , US141
  • ヒューズとヒューズホルダ
  • 各種電源用SPDと組み合わせて使用し、短絡電流を遮断
