製品案内

SL-GVJシリーズ,SL-TJシリーズ

信号回線用・電話回線用SPD

SL-GVJシリーズ,SL-TJシリーズ

  • 国土交通省 公共建築工事標準仕様書 適合品
    (SL-GV12J、SL-GV24J、SL-GV48J、SL-T170J)
    国土交通省 建築設備設計基準 適合品
    (SL-T170J)
    JIS C 5381-21 対応
  • JISクラスⅠ・Ⅱ
  • JISクラスⅠ・Ⅱ

特長

1. 回線数が多い信号回線、電話回線の保護に最適
2. DINレール対応
3. プラグインタイプ(点検、交換容易)
4. SPD機能表示付き
LEDランプが消灯し交換時期をお知らせすることにより、容易に点検できます。
※外部電源DC3〜5Vが必要です(別売品 LED点灯用電源 形式:SL-205A)
5. RoHS規制物質対応

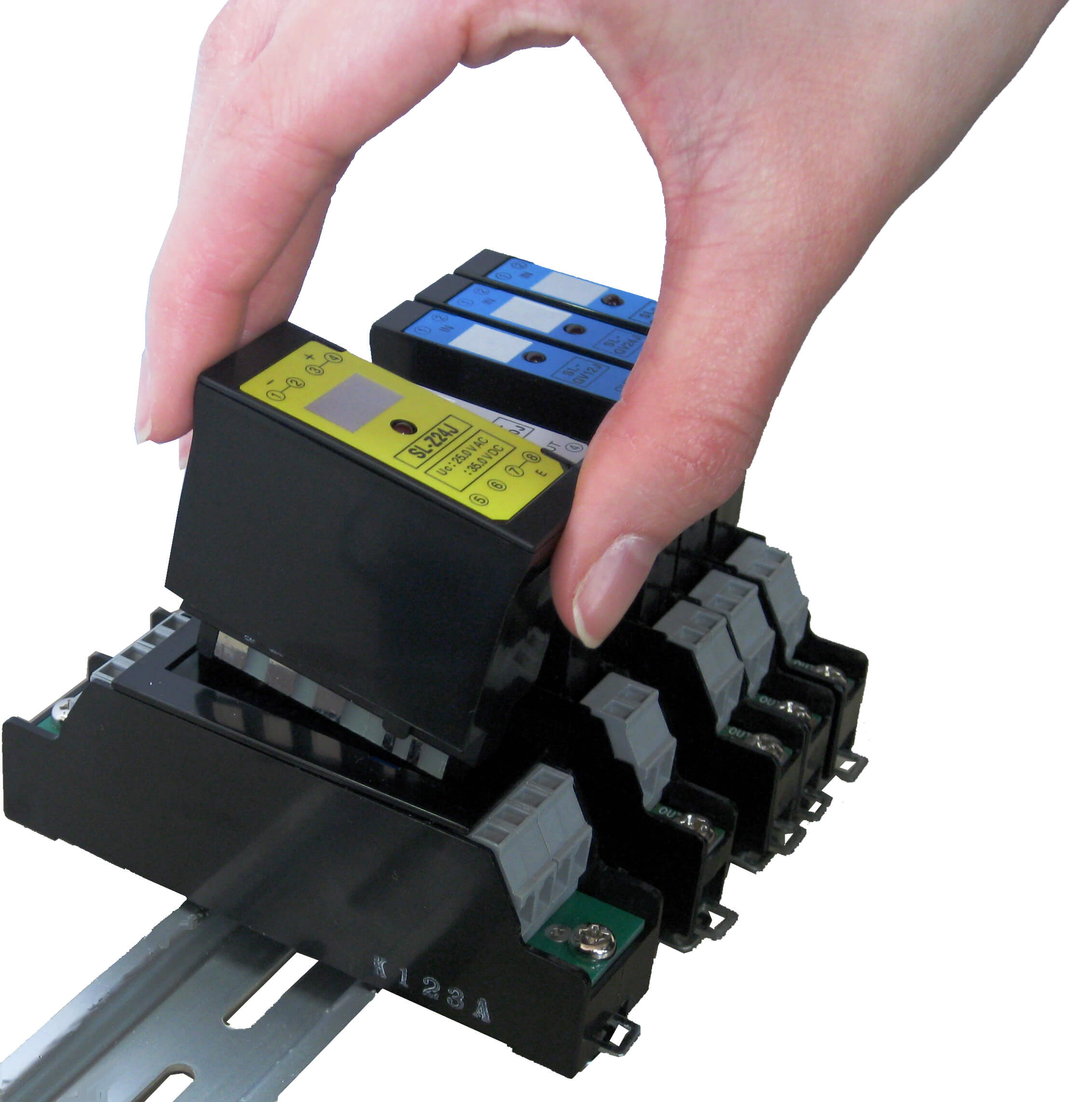

交換しやすいプラグインタイプ

交換しやすいプラグインタイプ

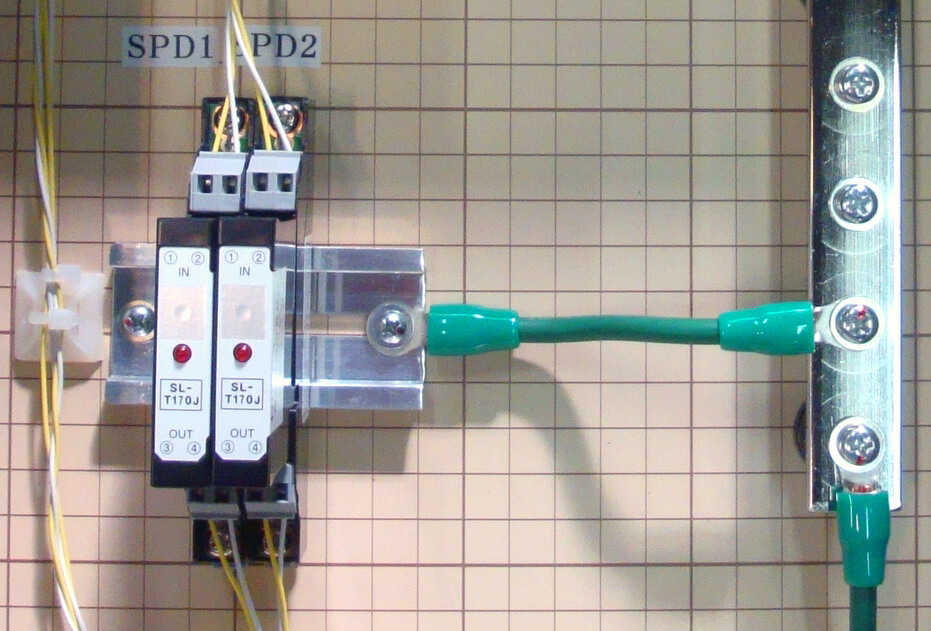

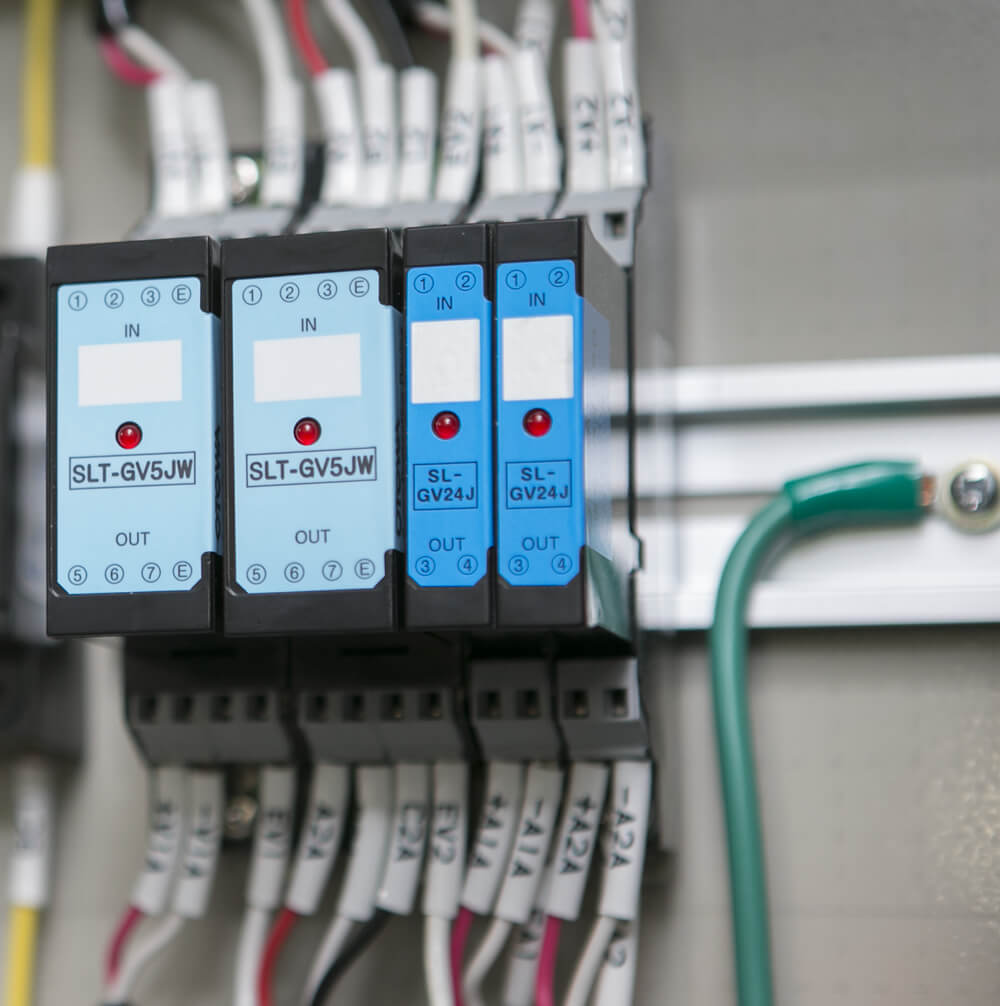

設置例

設置例

設置例

設置例

設置例

設置例

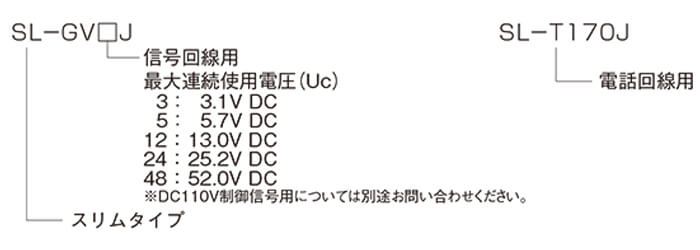

形式

SL-GVJシリーズ,SL-TJシリーズ

特性表

形式 最大連続注1)
使用電圧 Uc
定格電流 電圧防護レベル Up 残留電圧注2) 直列抵抗/線 インパルス耐久性注3)注4) 伝送周波数帯域注5) 挿入損失
線 間 対 地 間 C2(8/20μs) D1(10/350μs)
SL-GV3J 3.1V DC 100mA 30V 400V以下 14V 9.1Ω 10kA 5kA DC~4.0MHz

1.5dB

以下

SL-GV5J 5.7V DC 35V 400V以下 19V 9.1Ω 10kA 5kA DC~4.8MHz
SL-GV12J 13.0V DC 45V 400V以下 26V 9.1Ω 10kA 5kA DC~1.1MHz
SL-GV24J 25.2V DC 60V 400V以下 50V 9.1Ω 10kA 5kA DC~2.7MHz
SL-GV48J 52.0V DC 115V 400V以下 94V 9.1Ω 10kA 5kA DC~4.8MHz
SL-T170J 170V DC 200mA 400V 500V以下 100V 9.1Ω 10kA 5kA DC~10.0MHz
  • 注1)AC回路でも使用できますが、回路電圧のピーク値より大きいUcのSPDを選定してください。
  • 注2)8/20μs:5kA短絡回路電流印加時(C2) 10/350μs:2.5kA短絡回路電流印加時(D1)
  • 注3)2線合計での表記ですので、各ライン(1線)の値は表記値の1/2になります。
  • 注4)カテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 10kA(正負・各5回・計10回)、D1:10/350μs 5kA(正負・各1回・計2回)
  • 注5)減衰 3dB、特性インピーダンス600Ω、参考値 SL-T170Jのみ 減衰 1.5dB、特性インピーダンス100Ω、参考値

用途

通信線(信号回線、電話回線)から侵入する雷サージから機器を保護。
SL-GV3J:一般用
SL-GV5J:ポテンショメーター用、一般用
SL-GV12J:スローパルス用、一般用
SL-GV24J:DC4~20mA用、一般用
SL-GV48J:DC10~50mA用、一般用
SL-T170J:一般電話回線、専用線、ISDN用、ADSL用

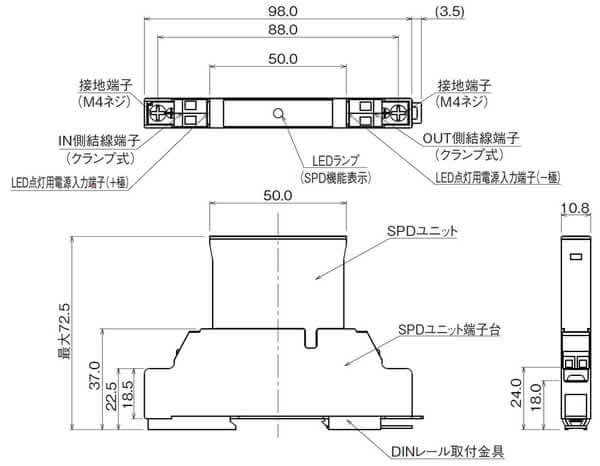

外形寸法図

SL-GVJシリーズ,SL-TJシリーズ

信号回線用・電話回線用SPDとセットになる製品

SL-205A

LED点灯用電源

  • SL-205A
  • SL-205A
  • 信号回線用SPD・避雷器のSPD機能表示用の専用電源

この製品の詳細を見る

SL-CN10

連接バー

  • SL-CN10
  • SL-CN10
  • 一台でSPD を最大10 台連接
  • LED 点灯用電源入力の連接にも使用可能

この製品の詳細を見る
