1. 雷サージの記録が残る
避雷器が動作すると特性要素(エレメント)の表示面に放電痕跡が残ります。
放電痕跡が50%になったときは特性要素(エレメント)を交換してください。
2. 制限電圧が低い
100V回路用500V以下、200V回路用800V以下、絶縁強度の低い機器でも雷サージから保護します。
3. 特性要素の取り替えは簡単
特性要素の取替時期は表示面の放電痕跡で簡単に判別できます。

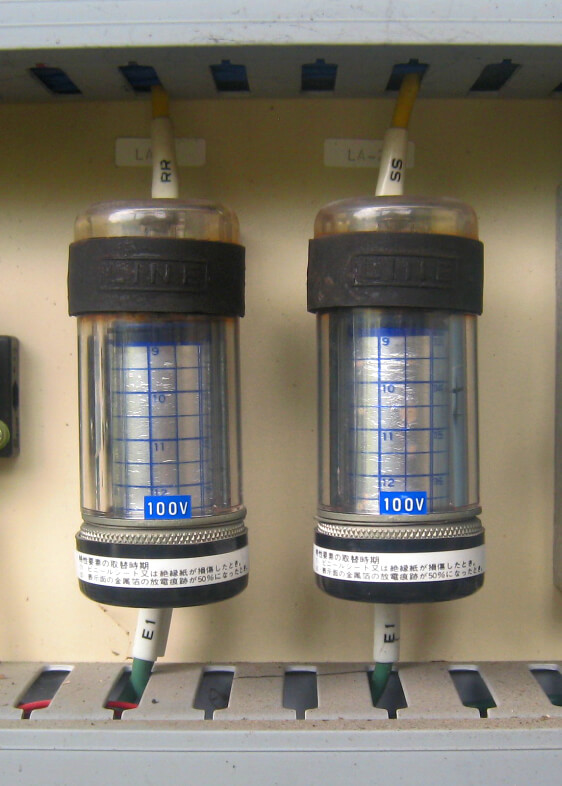

設置例

設置例

雷電流が流れると放電痕が残ります

雷電流が流れると放電痕が残ります

形式

PV-T1F,PV-T2F

特性表

形式 定格電圧 公称放電
電  流
8/20μs
放電開始電圧 耐電圧注1) 制限電圧 放電耐量
商用周波 雷インパルス
1.2/50μs

商用周波

1分間

雷インパルス
1.2/50μs
放電電流
1500A(8/20μs)

雷インパルス

大電流
4/10μs

PV-T1F 110V AC 1500A 200V以上 1000V以下 2000V 5000V 500V以下 15kA 2回
PV-T2F 220V AC 400V以上 2000V以下 800V以下
  • 注1)容器のみについて実施。
  • 注2)使用温度範囲 -20℃~+50℃

用途

電源から侵入する雷サージから機器を保護(誘導雷対応)。
電源用避雷器(アレスタ)。
単相2線、単相3線、三相3線、1φ2W、1φ3W、3φ3W、AC100V、AC200V、電灯用、動力用

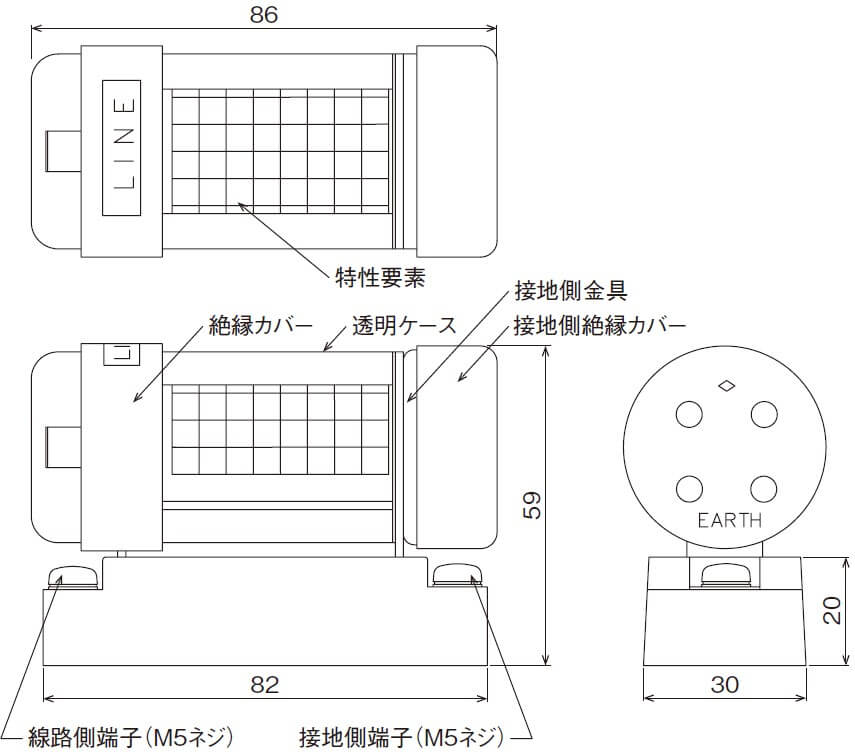

外形寸法図

PV-T1F,PV-T2F
